首页  >  产品百科  >  5988281102F

5988281102F

产品分类: 发光二极管
厂牌: DIALIGHT
产品描述: 523nm 140° 3.2V 20mA 带平顶,矩形 透明 无色,绿色 1206 标准安装,贴片安装 3.2mm*1.6mm*700μm
供应商型号: 350-3663-ND
供应商: Digi-Key
标准整包数: 20

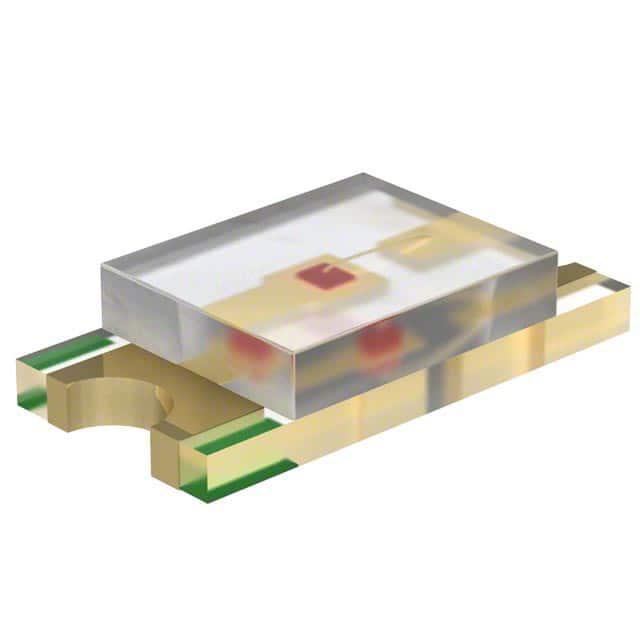

DIALIGHT 发光二极管 5988281102F

5988281102F概述


    产品简介


    Micro LED® SMD LED "598 SERIES" 1206 系列单色水清型表面贴装LED
    本产品为微型表面贴装发光二极管(Micro LED®),型号为598系列,封装尺寸为1206(3.2mm x 1.6mm x 0.7mm)。这些LED适用于各种单色应用,如指示灯、背光和信号灯。它们具备多种颜色选择,包括红色、橙色、黄色、黄绿色、绿光和蓝光,能够满足不同场合下的需求。

    技术参数


    | 参数 | 规格 |

    | 最大功率耗散 | 60/87.5 mW |
    | 正向电流 | 25 mA |
    | 反向电压 | 5 V |
    | 工作温度范围 | -30℃ 至 +85℃ |
    | 存储温度范围 | -40℃ 至 +100℃ |
    | 峰值脉冲正向电流| 100 mA |
    | 静电放电 | 2000 HBM |

    产品特点和优势


    1. 兼容性强:598系列LED兼容自动贴片设备,适合大规模生产。
    2. 环保合规:符合RoHS标准,无有害物质,绿色环保。
    3. 封装规范:采用8毫米带状包装,每卷7英寸含有3000个LED。
    4. 标准合规:符合EIA-481-1包装标准。
    5. 性能卓越:具有优异的发光强度和色彩稳定性,适用于各类电子产品。

    应用案例和使用建议


    应用案例:
    - 指示灯:用于设备状态显示,例如电源状态、故障指示等。
    - 背光:应用于LCD显示器、键盘背光等领域。
    - 信号灯:用于交通信号灯、建筑照明等场合。
    使用建议:
    - 在使用过程中,确保工作温度范围在-30℃至+85℃之间,避免超过规定的极限温度。
    - 尽量减少正向电流波动,以保持稳定的发光效果。
    - 使用适当的焊接工艺,如回流焊接和手工焊接,并参考推荐的焊接曲线。

    兼容性和支持


    - 兼容性:598系列LED可与各种主流的表面贴装设备兼容,方便集成到现有的生产线中。
    - 支持和服务:Dialight公司提供全面的技术支持和售后服务,帮助客户解决任何技术问题。

    常见问题与解决方案


    1. 问题:LED无法正常点亮
    - 解决方案:检查正负极连接是否正确,确认供电电压是否在允许范围内。
    2. 问题:LED发光不稳定
    - 解决方案:检查焊接质量,确保没有虚焊或短路现象。同时,检查电流波动情况,确保电流稳定。
    3. 问题:LED寿命短
    - 解决方案:确保LED的工作温度不超过规定范围,避免过载使用。

    总结和推荐


    总体而言,Micro LED® SMD LED "598 SERIES"是一款性能稳定、兼容性强且环保的产品。它不仅适用于各种单色应用场合,还具备出色的性能和可靠性。强烈推荐在各类电子设备中使用该产品,特别是在需要高可靠性和长寿命的应用中。结合Dialight公司提供的优质技术支持,能够确保产品在整个生命周期内的表现都达到最佳水平。

5988281102F参数

参数
显示颜色 无色,绿色
视角 140°
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 带平顶,矩形
波长 523nm
测试电流 20mA
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 标准安装,贴片安装
零件状态 在售

5988281102F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

5988281102F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 发光二极管 DIALIGHT 5988281102F 5988281102F数据手册

5988281102F封装设计

查看详情并下载
Symbol
Footprint
3D Model
