550-2304F

产品分类: 光学仪器
厂牌: DIALIGHT
产品描述: LED Uni-Color Yellow 585nm 2-Pin Bulk
供应商型号: 550-2304F
供应商: Master
标准整包数: 100
DIALIGHT 光学仪器 550-2304F

550-2304F概述

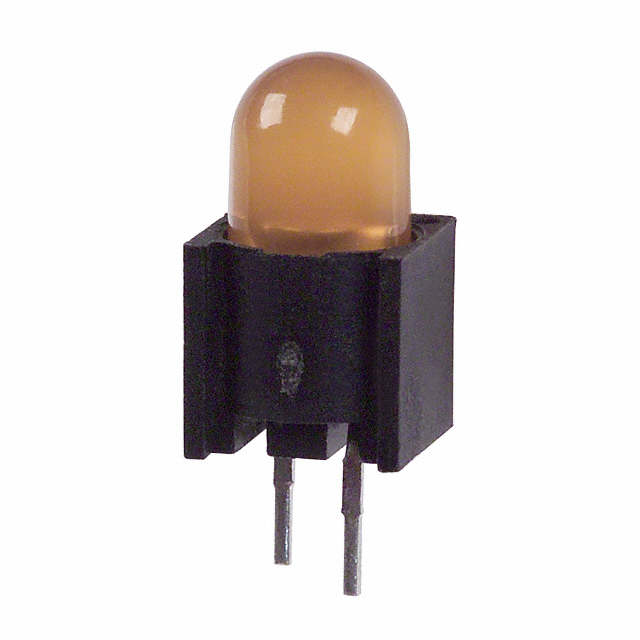

    产品概述:CBI®电路板指示器

    产品简介


    CBI®电路板指示器是一种小型LED组件,用于电路板上的信号显示。该产品主要功能是通过颜色变化提供清晰的视觉反馈,适用于各种电子产品中的状态监控。它广泛应用于电信、计算机网络、医疗设备、工业控制和其他需要直观状态显示的应用领域。

    技术参数


    - 尺寸:5mm
    - 颜色选项:红色、绿色、黄色、橙色、红/绿双色、黄/绿双色等
    - 工作电压范围:5V至12V(具体取决于型号)
    - 工作温度范围:-55°C 至 +100°C
    - 视角:通常为60°(某些型号可达24°)
    | 型号 | 色彩 | 波长(nm) | 光强(mcd) | 正向电压(V) | 正向电流(mA) | 视角(2Θ½) |
    ||
    | 550-0204 | 绿色 | 565 | 12.3 | 2.1 | 20 | 60° |
    | 550-0304 | 黄色 | 585 | 12.3 | 2.1 | 20 | 60° |
    | 550-0404 | 红色 | 635 | 12.3 | 2.0 | 20 | 60° |
    | 550-5504 | 红色 | 635 | 125 | 2.2 | 20 | 24° |
    | 550-2204 | 绿色 | 563 | 10 | 2.1 | 10 | 65° |
    | 550-3004 | 红/绿双色 | 660/565 | 90/40 | 1.8/2.1 | 20 | 60° |

    产品特点和优势


    1. 多功能性:提供多种颜色选择,适合不同应用需求。
    2. 高对比度:UL 94 V-0等级黑色外壳,提高了可视性。
    3. 高可靠性:经过严格的测试标准,如MIL-STD-202F方法208F。
    4. 易于安装:集成电阻器,简化电路设计。

    应用案例和使用建议


    1. 电信设备:用于监控通信系统的工作状态。
    2. 计算机网络:显示网络连接状态,提高故障诊断效率。
    3. 医疗设备:在设备状态监控中提供直观指示。
    使用建议:
    - 在安装时注意正负极方向,确保正确连接。
    - 考虑到不同的工作环境,建议选择适当的散热措施以防止过热。

    兼容性和支持


    CBI®电路板指示器兼容大多数标准电路板制造工艺。如果您需要特殊定制型号,可以联系厂家进行定制服务。Dialight公司提供详尽的技术文档和在线支持,帮助客户解决问题。

    常见问题与解决方案


    1. 问题:无法正常点亮
    - 解决方案:检查电源电压是否符合要求;确认正负极是否接反。
    2. 问题:亮度不足
    - 解决方案:检查驱动电路,确保正向电流满足规格要求。

    总结和推荐


    总体来说,CBI®电路板指示器是一款性能优越、应用广泛的电子元件。它的多功能性、可靠性和易用性使其成为许多设备的理想选择。如果您的项目需要稳定的指示功能,推荐使用这款产品。

550-2304F参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

550-2304F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

550-2304F数据手册

厂牌 PDF简要描述 下载
DIALIGHT 光学仪器 DIALIGHT 550-2304F 550-2304F数据手册

550-2304F封装设计

查看详情并下载
Symbol
Footprint
3D Model
