FIT0278

产品分类: 其他驱动器
产品描述:
供应商型号: 3879694
供应商: 海外现货
标准整包数: 1
DFROBOT/上海智位机器人 其他驱动器 FIT0278

FIT0278概述

    Hybrid Stepper Motor for 3D Printer (3.5kg) 技术手册

    产品简介

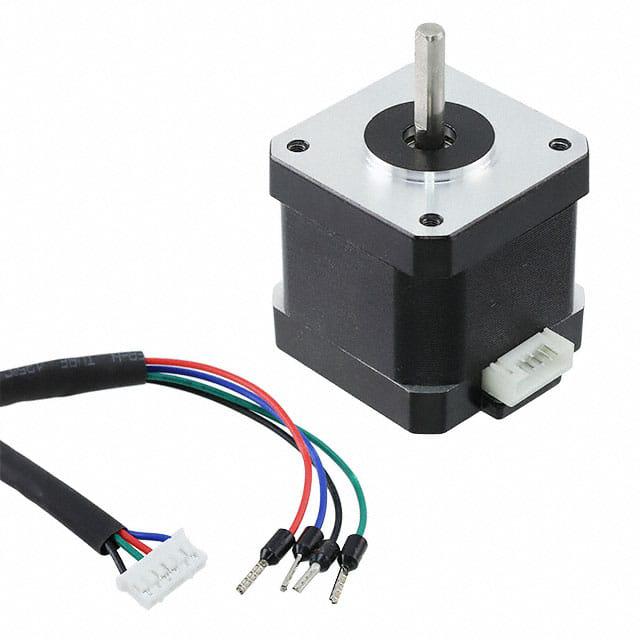

    Hybrid Stepper Motor for 3D Printer(3.5kg)是DFRobot定制的一款高性能混合步进电机。这款电机具有高扭矩输出,适用于大部分CNC机床或3D打印机,如Makerbot和Ultimaker。如果您计划自行制作CNC或3D打印机,那么这款电机将是您的理想选择。通常情况下,一台CNC机床需要3个这样的电机,而一台3D打印机则需要4个。
    市面上的步进电机种类繁多,质量参差不齐。经过对十几种不同型号的电机进行测试后,我们最终选择了这一款符合我们的质量和价格要求的产品。这款电机已经通过了DFRobot实验室为期3个月的连续运行测试,在我们的3D打印机上以每天24小时、每周5天的频率运行了3个月,目前仍能正常工作。因此,我们强烈推荐这款电机给3D打印机社区。
    该电机配备了一个4针JST连接器,与Ultimaker控制板兼容,电缆长度为50厘米。

    技术参数


    - 型号:42BYGH40-1.8-22A
    - 步进角度(度):1.8
    - 2相电机
    - 额定电压:3.4V
    - 电流:1.7A/相
    - 锁紧扭矩:3.5kg·cm(48.6oz/in)
    - 制动扭矩:180g·cm
    - 驱动轴直径:5mm(0.2")
    - 相绕组电阻:2±10% Ω/相
    - 相绕组电感:2±20% mH/相
    - 最大磁通量链接:1.8Vs
    - 最大制动扭矩:0.016N·m
    - 总惯性(kg·m²):3.5kg·m²
    - 总摩擦力(kg·m/s):4kg·m/s
    - 步进角精度:±5%(全步,空载)
    - 温升:最大80°C(额定电流,2相开启)
    - 工作环境温度:-20°C ~ +50°C
    - 绝缘等级:B
    - 寿命:6000小时
    - 电缆长度:50cm
    - 重量:270克
    - 尺寸:42×42×40mm(1.65×1.65×1.57")

    产品特点和优势


    - 高扭矩输出:这款电机的锁紧扭矩达到3.5kg·cm,可以确保在各种负载条件下稳定运行。
    - 高精度步进:步进角精度高达±5%,保证了精确的定位控制。
    - 可靠性和稳定性:经过长达3个月的连续运行测试,证明了其卓越的稳定性和可靠性。
    - 易于安装:配备标准的4针JST连接器,方便与现有的控制系统集成。
    - 宽泛的工作温度范围:-20°C到+50°C的工作温度范围,适应多种工作环境。

    应用案例和使用建议


    这款步进电机广泛应用于各种3D打印机和CNC机床中。例如,在Makerbot和Ultimaker等品牌的3D打印机上,它可以提供可靠的运动控制。
    使用建议:
    1. 保持适当的冷却:由于最大温升可达80°C,使用时应注意散热,特别是在长时间高负荷运行的情况下。
    2. 避免震动:在安装过程中,应确保电机安装稳固,避免因震动导致的性能下降。
    3. 定期检查:定期检查电机的状态,确保其正常运行,避免因长时间未检查而导致的故障。

    兼容性和支持


    - 兼容性:该电机配备了4针JST连接器,可与Ultimaker控制板兼容,也可以通过适配器与其他控制系统兼容。
    - 技术支持:DFRobot提供了详尽的技术文档和用户指南,帮助用户正确使用和维护该产品。此外,如果在使用过程中遇到任何问题,还可以联系DFRobot的客服团队获取支持。

    常见问题与解决方案


    1. 电机过热
    - 解决方案:确保良好的散热条件,避免长时间满载运行。
    2. 定位精度下降
    - 解决方案:检查连接线是否松动,确保接线正确;检查控制器设置是否正确。
    3. 电机噪音增大
    - 解决方案:检查电机安装是否稳固,确保无震动。

    总结和推荐


    Hybrid Stepper Motor for 3D Printer(3.5kg)凭借其出色的扭矩输出、高精度步进和稳定的性能,成为3D打印机和CNC机床的理想选择。无论是在设计还是制造环节,这款电机都能提供可靠的运动控制。我们强烈推荐此款电机给所有3D打印机爱好者和制造商。
    通过以上介绍,我们可以看到这款电机不仅具备优异的技术性能,还具有广泛的适用性和良好的兼容性。对于正在寻找高性能步进电机的用户来说,这款产品无疑是最佳的选择之一。

FIT0278参数

参数
驱动数量 -
拓扑 -
Square - 1.654\" x 1.654\" (42.00mm x 42.00mm)
Square - 1.654\" x 1.654\" (42.00mm x 42.00mm)
Square - 1.654\" x 1.654\" (42.00mm x 42.00mm)
零件状态 在售
包装方式 散装

FIT0278厂商介绍

DFROBOT(上海智位机器人股份有限公司)是一家总部位于中国上海的创新型企业,专注于开源硬件、机器人和人工智能领域的研发和销售。公司成立于2008年,是全球领先的开源硬件供应商之一,致力于为创客、教育者、企业和研发人员提供高质量的产品和服务。

DFROBOT的主营产品分类包括:
1. 开源硬件:如Arduino、ESP32等开发板,传感器,模块等。
2. 机器人:包括教育机器人、竞赛机器人等。
3. 人工智能:涉及机器视觉、语音识别等领域的解决方案。
4. 3D打印:提供3D打印机及耗材。

DFROBOT的产品广泛应用于教育、工业、科研、艺术等多个领域,支持全球创客和开发者实现创新项目。

DFROBOT的优势在于:
1. 产品丰富:提供全面的开源硬件和机器人产品线。
2. 技术支持:提供在线文档、教程和社区支持,帮助用户快速上手。
3. 创新能力:持续研发新技术和产品,保持行业领先地位。
4. 全球布局:在全球设有多个分支机构,服务全球客户。

FIT0278数据手册

厂牌 PDF简要描述 下载
DFROBOT/上海智位机器人 其他驱动器 DFROBOT/上海智位机器人 FIT0278 FIT0278数据手册
