DFR0055

产品描述:
供应商型号: 2946069
供应商: 海外现货
标准整包数: 1
DFROBOT/上海智位机器人 评估、开发板开发工具 DFR0055

DFR0055概述

    终端传感器适配器V2技术手册

    1. 产品简介

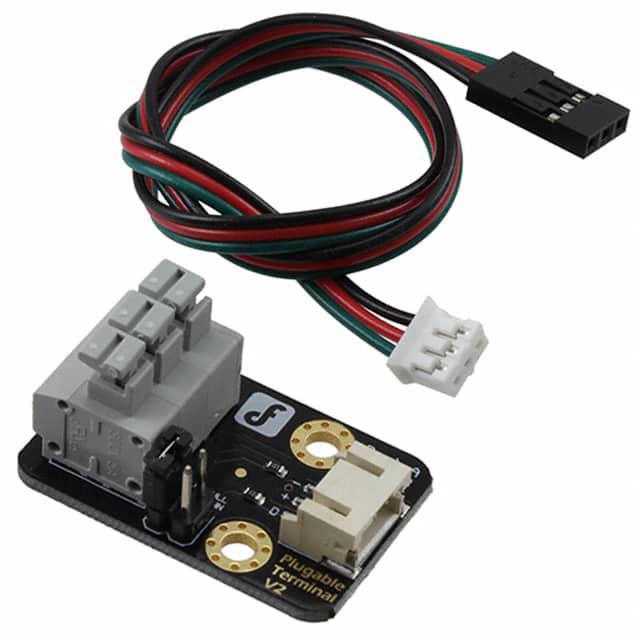

    终端传感器适配器V2(SKU: DFR0055) 是一款通用型传感器适配器,适用于数字输入模块和模拟输入模块。它特别设计用于Arduino传感器扩展板,在与之配合使用时能显著提升系统的灵活性。与旧版本相比,V2版本增加了两个10K欧姆的电阻(分别位于A与B,A与C之间),从而无需外接额外的上拉或下拉电阻即可正常工作。这种改进简化了开关或其他需要上拉/下拉电阻的模块连接到微控制器的过程。有关上拉/下拉电阻的详细解释,请参阅“理解上拉和下拉电阻”。

    2. 技术参数


    - 电压: +5V
    - 电流: <1000mA
    - 尺寸: 22mm x 34mm

    3. 产品特点和优势


    - 易于安装: 免去焊接,直接插拔式设计。
    - 减少外部组件: 通过内置10K欧姆电阻,减少了对外部电阻的需求。
    - 兼容性强: 适用于多种数字和模拟输入模块,特别是与Arduino传感器扩展板搭配使用。

    4. 应用案例和使用建议


    当使用防水DS18B20数字温度传感器时,需要为传感器提供一个上拉电阻。终端传感器适配器V2能够简化连接过程,确保稳定可靠的连接。下面是具体的应用示例:
    - 连接步骤:
    1. 将终端传感器适配器与防水DS18B20数字温度传感器相连:
    - A -> 蓝色信号线(DATA SIGNAL)
    - B -> 红色电源线(VIN)
    - C -> 黑色接地线(GND)
    2. 将防水DS18B20数字温度传感器与Arduino板相连:
    - A (蓝色信号线) -> Arduino的数字引脚2
    - B (红色电源线) -> Arduino的5V/3.3V
    - C (黑色接地线) -> Arduino的GND
    3. 选择上拉电阻跳线:当将DS18B20与适配器连接时,请选择使用上拉电阻跳线。

    5. 兼容性和支持


    终端传感器适配器V2兼容多种Arduino型号的开发板,并且与数字和模拟输入模块兼容。DFRobot提供全面的技术支持和更新服务。

    6. 常见问题与解决方案


    - 问题1: 设备未被识别。
    - 解决方案: 检查连接线是否正确,重新扫描设备地址。
    - 问题2: 温度读数异常。
    - 解决方案: 确保DS18B20信号线正确连接到Arduino的数字引脚,并且供电正常。

    7. 总结和推荐


    终端传感器适配器V2凭借其简便的设计、强大的兼容性及稳定的工作表现,在各种物联网项目中表现出色。对于需要连接多种传感器的开发者来说,这是一款不可或缺的工具。因此,强烈推荐此产品。

DFR0055参数

参数
长*宽*高 34mm(长度)*22mm(宽度)
零件状态 在售
包装方式 散装

DFR0055厂商介绍

DFROBOT(上海智位机器人股份有限公司)是一家总部位于中国上海的创新型企业,专注于开源硬件、机器人和人工智能领域的研发和销售。公司成立于2008年,是全球领先的开源硬件供应商之一,致力于为创客、教育者、企业和研发人员提供高质量的产品和服务。

DFROBOT的主营产品分类包括:
1. 开源硬件:如Arduino、ESP32等开发板,传感器,模块等。
2. 机器人:包括教育机器人、竞赛机器人等。
3. 人工智能:涉及机器视觉、语音识别等领域的解决方案。
4. 3D打印:提供3D打印机及耗材。

DFROBOT的产品广泛应用于教育、工业、科研、艺术等多个领域,支持全球创客和开发者实现创新项目。

DFROBOT的优势在于:
1. 产品丰富:提供全面的开源硬件和机器人产品线。
2. 技术支持:提供在线文档、教程和社区支持,帮助用户快速上手。
3. 创新能力:持续研发新技术和产品,保持行业领先地位。
4. 全球布局:在全球设有多个分支机构,服务全球客户。

DFR0055数据手册

厂牌 PDF简要描述 下载
DFROBOT/上海智位机器人 评估、开发板开发工具 DFROBOT/上海智位机器人 DFR0055 DFR0055数据手册

DFR0055封装设计

查看详情并下载
Symbol
Footprint
3D Model
