20308-82

产品分类: 其他继电器
厂牌: DELTROL
产品描述: Deltrol 功率继电器, 24V 交流线圈电压, 切换电流13A, 3 刀双掷
供应商型号: 20308-82
供应商: Master
标准整包数: 1
DELTROL 其他继电器 20308-82

20308-82概述

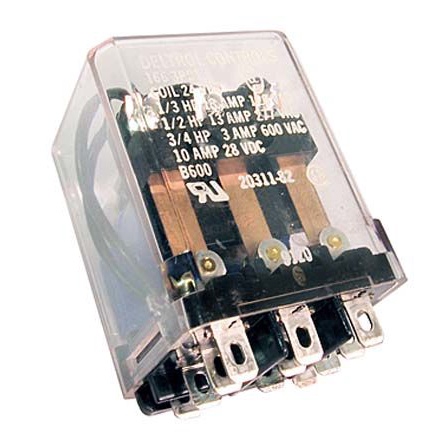

    Deltrol Controls 160 Series General Purpose Plug-in Relay

    产品简介


    Deltrol Controls的160系列通用插件继电器是一种适用于多种应用场合的电子元件,主要功能是控制电能负载。它提供了多种型号,包括160和161系列(分别对应5安培和13安培),以及不同的配置如开放框架和带保护罩的版本。该系列继电器广泛应用于工业机器控制、能源管理系统以及控制面板等领域。

    技术参数


    | 参数 | 值 |

    | 额定电流 | 5安培或13安培 |
    | 额定电压 | 交流6至240伏特;直流6至110伏特 |
    | 接触材料 | 5安培:活动部分为0.127厘米直径细银;固定部分为0.1905厘米直径细银
    13安培:活动部分为0.1905厘米直径银镉氧化物;固定部分为0.1905厘米直径细银 |
    | 接触等级 | 5安培:120VAC 5安培或1/8马力;277VAC 5安培或1/4马力;600VAC 2安培;28VDC 5安培
    13安培:120VAC 13安培或1/3马力;277VAC 13安培或1/2马力;28VDC 10安培 |
    | 线圈绝缘系统 | 级F级绝缘系统,总温度为155°C |
    | 环境工作温度 | 交流-45°C至55°C;直流-45°C至70°C |
    | 绝缘电阻 | 最小值为100兆欧姆 |
    | 机械寿命 | 10,000,000次操作 |
    | 电气寿命(额定负载) | 100,000次操作 |

    产品特点和优势


    1. Class F线圈绝缘系统:保证了在155°C总温度下稳定运行,确保了高度可靠性和耐久性。
    2. 线圈封装:线圈被模制在Rynite® PET材料中,提供良好的环境防护能力。
    3. 独特的磁铁止动装置:能够维持精确的调整,提高继电器的稳定性和一致性。
    4. 细线径线圈:采用编织工艺制成,增加了可靠性。

    应用案例和使用建议


    典型应用:
    - 工业机器控制
    - 能源管理系统
    - 控制面板
    使用建议:
    - 在选择继电器时,应根据具体应用所需的电压和电流进行匹配,确保安全和有效运行。
    - 使用过程中需注意继电器的散热管理,特别是在高电流或高电压环境下,以延长使用寿命。

    兼容性和支持


    160系列继电器提供了多种接口配置和终端选项,使其具有广泛的兼容性,可以适应各种电路设计的需求。Deltrol Controls公司还提供了全面的技术支持和售后服务,以确保客户能够在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法吸合 | 检查输入电压是否符合要求,线圈是否有损坏 |
    | 触点发热严重 | 检查负载电流是否超出额定范围,检查连接点是否有松动 |
    | 继电器释放时间过长 | 检查电源电压是否稳定,确认机械部件是否有卡顿现象 |

    总结和推荐


    Deltrol Controls的160系列通用插件继电器凭借其出色的电气性能、优良的耐用性和广泛的适用性,在众多应用场景中表现出色。其独特的设计和高质量的制造使其成为一款值得信赖的产品。总体来说,强烈推荐这一系列继电器用于需要高可靠性控制的场合。
    通过以上内容,您可以详细了解160系列继电器的产品特点、技术参数及应用场景,希望能为您提供有价值的信息。

20308-82参数

参数
开关功能 -
继电器类型 -
长*宽*高 36.83mm*32.26mm*52.1mm
安装方式 通孔安装

20308-82厂商介绍

Deltrol是一家全球知名的工业自动化产品供应商,专注于提供高质量的工业自动化解决方案。公司主营产品包括:

1. 电动执行器:用于精确控制阀门、风门等设备的开关和调节,广泛应用于石油、化工、水处理等行业。
2. 气动执行器:通过气动原理实现设备的快速、精确控制,适用于各种工业环境。
3. 限位开关:用于监测和控制设备的运行状态,确保设备安全稳定运行。
4. 传感器:包括温度、压力、流量等多种类型的传感器,用于实时监测工业过程参数。

Deltrol的优势在于:

1. 高品质:所有产品均经过严格质量控制,确保长期稳定运行。
2. 定制化:根据客户需求提供定制化解决方案,满足各种特殊应用需求。
3. 技术支持:提供专业的技术支持和售后服务,帮助客户解决实际问题。
4. 品牌信誉:作为行业领导者,Deltrol拥有良好的品牌口碑和客户满意度。

20308-82数据手册

厂牌 PDF简要描述 下载
DELTROL 其他继电器 DELTROL 20308-82 20308-82数据手册

20308-82封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 34.431 ¥ 291.6306
10+ $ 30.2475 ¥ 251.4955
25+ $ 27.2102 ¥ 226.1219
50+ $ 25.4888 ¥ 208.7279
100+ $ 25.3622 ¥ 207.6912
250+ $ 25.2356 ¥ 206.6544
500+ $ 25.2356 ¥ 206.6544
库存: 112
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 291.63
直接购买
加入购物车
