首页  >  产品百科  >  LNE-36V320WAAA

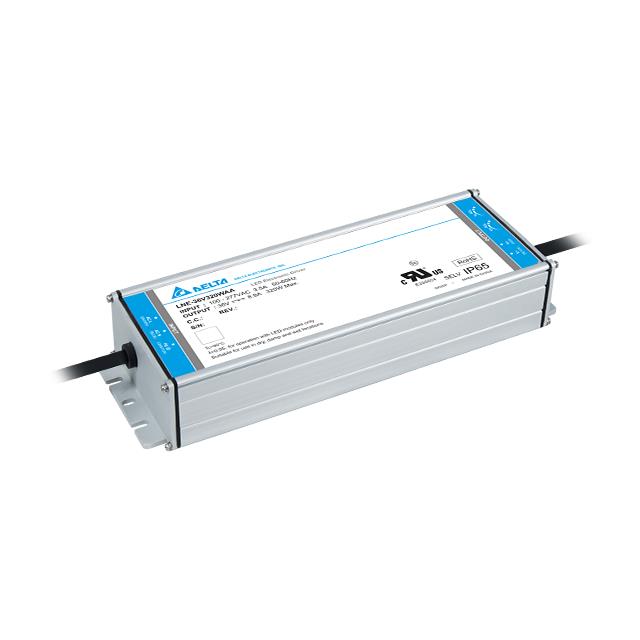

LNE-36V320WAAA

产品分类: LED驱动模块
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: 94.5% Analog,PWM 320W 8.9A 18V~36V 1 305V(AC) 90V(AC)~305V(AC) AC/DC 底座安装 251.968mm*89.916mm*43.688mm
供应商型号: LNE-36V320WAAA
供应商: Master
标准整包数: 1
DELTA ELECTRONICS/台湾台达 LED驱动模块 LNE-36V320WAAA

LNE-36V320WAAA概述

    # Delta LNE-320W 系列 LED 驱动器技术手册解析

    产品简介


    Delta LNE-320W系列LED驱动器是一款高效率、高性能的产品,专为室内和室外LED照明设计。该系列产品支持多种输出电压(12V、24V、36V、48V)和额定功率(320W),并提供IP65和IP67防护等级的选择,适用于恶劣环境下的长期稳定运行。其关键特性包括高达94.5%的效率、强大的抗浪涌能力(共模6kV、差模4kV)、主动功率因数校正(PFC)功能以及内置调光选项。
    主要功能:
    - 输出电压和电流可调,支持LED亮度调节。
    - 高效能及可靠性,满足全球多国安全标准。
    - 外部环境适应性强,具备防水、防尘能力。
    应用领域:
    Delta LNE-320W系列广泛应用于工业、商业及家居照明,尤其适合对能源效率和可靠性要求较高的项目。

    技术参数


    以下是Delta LNE-320W系列LED驱动器的主要技术参数:
    | 参数名称 | 值范围 |

    | 输入电压范围 | 90-305Vac (LNE-☐V320W☐AA)
    90-264Vac (LNE-☐V320W☐CA) |
    | 输出电压 | 12Vdc, 24Vdc, 36Vdc, 48Vdc |
    | 输出电流 | 22.50A (12V),13.40A (24V),8.90A (36V),6.70A (48V) |
    | 效率 | 89.5%-94.5% (不同输入电压) |
    | 工作温度范围 | 操作:-40°C 至 +70°C
    存储:-40°C 至 +85°C |
    | 最大浪涌电流 | 65A typ. @ 230Vac |
    | 泄漏电流 | < 0.75mA @ 277Vac |
    注意事项:
    所有参数均默认在25°C环境温度下指定。当环境温度超过50°C时,需根据温度降额曲线调整负载能力。

    产品特点和优势


    1. 高效率:最高效率可达94.5%,减少能源浪费,降低运营成本。
    2. 强抗干扰能力:共模6kV、差模4kV的高抗浪涌能力,确保稳定运行。
    3. 灵活调光控制:通过外部电阻或PWM信号实现LED亮度调节,方便工程设计。
    4. 可靠的安全设计:符合国际安全标准,具备过温保护、短路保护等多种保护机制。

    应用案例和使用建议


    应用场景
    Delta LNE-320W系列驱动器已被成功应用于各类户外灯杆照明系统、大型广告牌照明、隧道照明及商业照明场景。例如,在隧道照明中,该驱动器通过高效能输出保障了长时间稳定运行。
    使用建议
    1. 热管理:确保安装表面具有良好的热传导性能,避免放置于低导热材料上。
    2. 调光优化:选择合适的调光方式以匹配实际照明需求,如使用外部电阻或PWM信号。
    3. 线缆选型:根据电流负载选用合适规格的电缆,防止因过载导致故障。

    兼容性和支持


    Delta LNE-320W系列驱动器与多种灯具和控制系统兼容。Delta公司提供了详尽的技术支持文档和售后服务,用户可通过官方网站(www.DeltaPSU.com)获取相关资料。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后无输出电压 | 检查输入电源连接是否正确,确认接线无误。 |
    | 环境温度过高导致保护触发 | 降低负载,改善散热条件。 |
    | 调光功能失效 | 确认调光接口配置是否正确,重新连接调光信号线。 |

    总结和推荐


    Delta LNE-320W系列LED驱动器凭借其卓越的效率、可靠的保护机制和广泛的适用性,在LED照明领域表现出色。其强大的抗干扰能力和灵活的调光功能使其成为高端项目的理想选择。综合来看,推荐在需要高效能、高可靠性的照明项目中优先考虑该产品。

LNE-36V320WAAA参数

参数
输入电压最大值 305V(AC)
拓扑 -
输入电压最小值 90V(AC)~305V(AC)
类型 -
输出电压 18V~36V
开关频率 -
通道数 -
输出方式 AC/DC
输出电压组数 1
调光 Analog,PWM
输出电流最大值 8.9A
效率 94.5%
输出总功率 320W
长*宽*高 251.968mm*89.916mm*43.688mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

LNE-36V320WAAA数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 LED驱动模块 DELTA ELECTRONICS/台湾台达 LNE-36V320WAAA LNE-36V320WAAA数据手册

LNE-36V320WAAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 172.6669
4+ $ 167.0772
8+ $ 165.4557
12+ $ 164.6327
16+ $ 164.6327
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 172.66
