首页  >  产品百科  >  DRP024V480W1BN

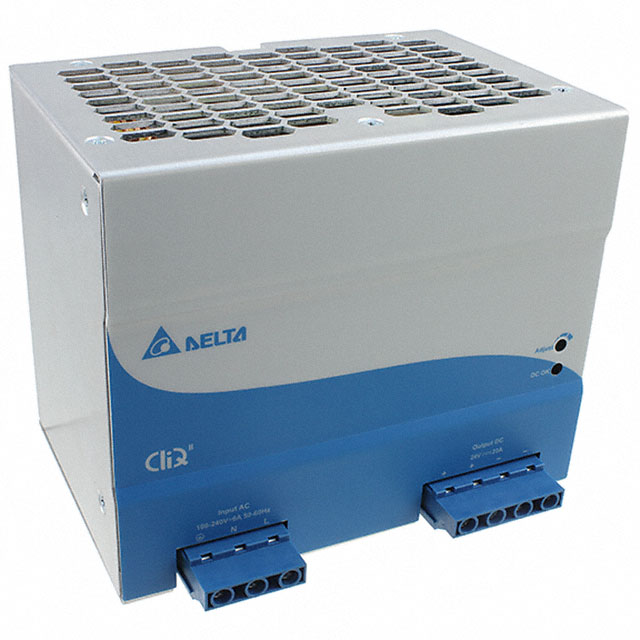

DRP024V480W1BN

产品分类: 开关电源
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: 480W 1 85V(AC) 264V(AC) 1% 20A 24V DIN导轨安装 144mm*118.6mm*121mm
供应商型号: AV-A-DELDRP024V480W1BN
供应商: Avnet
标准整包数: 1
DELTA ELECTRONICS/台湾台达 开关电源 DRP024V480W1BN

DRP024V480W1BN概述


    产品简介


    Delta Electronics Group 推出的 CliQ II DIN Rail Power Supply 是一款专为工业控制和自动化系统设计的电源供应器。该系列产品提供 24V 输出电压,额定功率为 480W。这些电源供应器采用全铝合金外壳,能够承受冲击和振动,符合 IEC 60068-2 标准。它们适用于各种环境条件,特别适合在严苛环境下工作。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 85-264Vac (120-375Vdc) |
    | 输入电流 | < 5.00A @ 115Vac, < 3.00A @ 230Vac |
    | 效率 | > 91.0% @ 115Vac, > 92.0% @ 230Vac |
    | 最大输入功率损耗 | < 2.9W @ 115Vac, < 2.7W @ 230Vac(空载) |
    < 47W @ 115Vac, < 41W @ 230Vac(满载) |
    | 输出电压调整范围 | 24-28Vdc |
    | 输出电流 | 20.0A(连续运行) |
    30.0A(5秒内最高可达 720W) |
    40.0A(2秒内最高可达 960W) |
    | 线性调节 | < 0.5% @ 85-264Vac 输入,满载 |
    | 负载调节 | < 1.0% @ 85-264Vac 输入,0-100%负载 |
    | 动态响应 | ± 5% @ 85-264Vac 输入,10-100%负载 |
    | 开机时间 | < 1,000ms @ 额定输入(满载) |
    | 持续供电时间 | > 20ms @ 115Vac 和 230Vac(满载)|

    产品特点和优势


    1. 高效率:超过 90%,适用于各种工业环境。
    2. 广泛的工作温度范围:-25°C 至 +75°C,冷启动温度低至 -40°C。
    3. 强大的保护功能:过载保护、过温保护和短路保护,具有自恢复功能。
    4. 防腐蚀外壳:全铝制外壳具有极强的抗腐蚀能力。
    5. 安全认证:通过多项国际安全认证,如 UL、IEC、EN、ATEX 等。
    6. 高可靠性:平均无故障时间(MTBF)大于 500,000 小时。
    7. 动态负载能力强:能承受高达 200% 的瞬时负载。
    8. 电源瞬时增益:提供高达 200% 的瞬时功率,支持短期高负载需求。

    应用案例和使用建议


    应用案例
    CliQ II DIN Rail Power Supply 适用于多种工业控制系统,包括自动化生产线、机器人控制、监控系统、通信设备等。这些电源供应器能够在严苛的工业环境中稳定工作,适用于各种复杂的环境条件。
    使用建议
    1. 安装环境:确保安装位置有足够的散热空间,避免高温和潮湿环境。
    2. 电缆选择:使用符合温度要求的电缆和接头,推荐使用铜芯电缆。
    3. 负载管理:遵循制造商提供的功率增强策略,不要超出推荐的功率使用范围,以延长使用寿命。
    4. 维护检查:定期检查连接点和外壳是否有损坏或腐蚀迹象。

    兼容性和支持


    - 兼容性:适用于标准 TS35 DIN 铁轨,可与各种 DIN 铁轨安装系统兼容。
    - 支持:提供全球范围内的 CB 认证,适用于多个国家和地区。制造商提供详尽的技术支持和售后服务,确保客户能够获得及时的帮助。

    常见问题与解决方案


    1. 问题:电源在启动时噪音较大。
    - 解决方法:检查安装环境是否满足通风和散热要求,确认周围没有导电污染物干扰。
    2. 问题:输出电压不稳定。
    - 解决方法:检查负载是否超出规格,检查连接点是否有松动。
    3. 问题:长时间使用后外壳温度过高。
    - 解决方法:确保按照规定的安装环境进行安装,不要超负荷运行。

    总结和推荐


    综上所述,Delta Electronics Group 的 CliQ II DIN Rail Power Supply 在技术参数、安全认证、可靠性等方面均表现出色,具备广泛应用场景和出色的性能。其卓越的温度适应性、高效率和强大保护功能使其成为工业应用的理想选择。因此,强烈推荐这一系列的电源供应器,尤其是对于那些需要在恶劣环境中保持稳定运行的应用场景。

DRP024V480W1BN参数

参数
电流-输出2 -
电压-输出3 -
电压-输出2 -
电压-输出4 -
最小输入电压 85V(AC)
负载调节 1%
输出数量 1
输出功率 480W
最大输入电压 264V(AC)
电流-输出1 20A
电压-输出1 24V
长*宽*高 144mm*118.6mm*121mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 散装

DRP024V480W1BN数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 开关电源 DELTA ELECTRONICS/台湾台达 DRP024V480W1BN DRP024V480W1BN数据手册

DRP024V480W1BN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 170.6105 ¥ 1509.9029
6+ $ 169.1269 ¥ 1496.7733
库存: 5
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 3019.8
