首页  >  产品百科  >  PJ-12V150WCNA

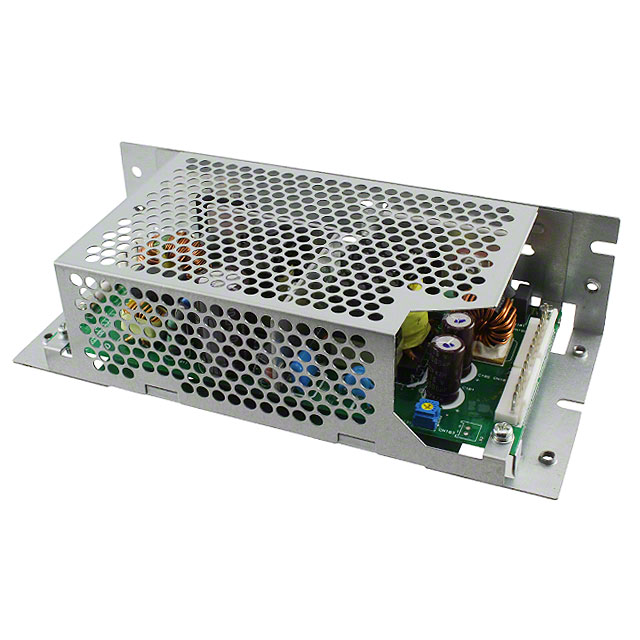

PJ-12V150WCNA

产品分类: 开关电源
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: 150W 1 85V(AC) 264V(AC) 100mV 12.5A 12V 底座安装 188mm*85mm*47mm
供应商型号: 3649048
供应商: 海外现货
标准整包数: 1
DELTA ELECTRONICS/台湾台达 开关电源 PJ-12V150WCNA

PJ-12V150WCNA概述

    文章标题:PJ系列开放框架电源供应器技术概览

    产品简介


    PJ系列开放框架电源供应器是一款高性能的电源转换装置,适用于工业、科学和医疗(ISM)设备以及信息技术设备(ITE)等领域。其基本输出电压为12V直流电,最大功率输出可达150W。由于其灵活的配置选项(包括开放式框架、L型框架和封装类型),它适用于多种不同的安装需求。此款电源供应器具备宽输入电压范围(85Vac至264Vac),低泄漏电流及低启动电流,能够有效减少能源损耗并符合多项国际安全和电磁兼容性标准。

    技术参数


    - 输入参数:
    - 输入电压范围:85-264Vac
    - 额定输入频率:50-60Hz
    - 额定输入电压:100-240Vac
    - 输入电流:1.90A@100Vac,0.95A@200Vac
    - 启动电流(冷启动):15A@100Vac,30A@200Vac
    - 功率因数校正:0.99@100Vac,0.97@200Vac
    - 泄漏电流:0.2mA@100Vac,0.4mA@240Vac
    - 效率:88.0%@100Vac,91.0%@200Vac
    - 输出参数:
    - 输出电压:12Vdc
    - 输出电压容差:±1%
    - 输出电压调整范围:10.8-13.2Vdc
    - 输出电流:12.5A
    - 输出功率:150W
    - 线路调节:<48mV
    - 负载调节:<100mV
    - 电压纹波(20MHz):<120mVpp@0°C至50°C,<160mVpp@-10°C至0°C
    - 起动时间:500ms@100Vac
    - 持续供电时间:20ms@100Vac
    - 动态响应:<±5%@0-50%负载及50-100%负载
    - 机械参数:
    - 尺寸(开放式框架):160 x 75 x 37 mm
    - 尺寸(封闭式框架):188 x 85 x 47 mm
    - 单位重量(开放式框架):0.30 kg
    - 单位重量(封闭式框架):0.51 kg
    - 温度范围:工作温度 -10°C至+70°C,存储温度 -25°C至+75°C

    产品特点和优势


    PJ系列开放框架电源供应器以其高效能、高可靠性而著称。其具备广泛适用性的输入电压范围,能够适应多种电源输入条件。低启动电流和低泄漏电流的设计有助于降低能耗并提高能源效率。其紧凑设计及可选金属外壳提供了灵活多样的安装方式。另外,其内置的防尘防腐涂层不仅增强了耐用性,还提高了抗化学污染的能力。

    应用案例和使用建议


    - 应用案例:PJ系列电源供应器特别适合于需要较高可靠性和耐久性的工业控制和自动化系统,例如机器人控制系统、工业自动化装置和医疗设备。
    - 使用建议:为了确保最佳性能,建议安装时保持一定的散热空间。若需远程开关控制,应注意外部DC电源的极性正确连接以避免内部组件损坏。对于高负载操作情况,需注意电源温度管理,确保适当降温措施以防止过热。

    兼容性和支持


    - 兼容性:PJ系列电源供应器支持多种连接器类型,如JST B3P5-VH和JST B7P-VH,方便与其他标准电气设备连接。可选的金属外壳和框架使得它更容易与其他机箱系统集成。
    - 支持:Delta公司提供详尽的技术文档和支持服务,客户可以通过访问官网或联系技术支持团队获取最新的安装指南和维护手册。

    常见问题与解决方案


    - 问题1:如何确保远程开关功能正常工作?
    - 解决方案:请确认所有连接正确且外部DC电源的极性符合规格要求。参考技术手册中的远程ON/OFF电路接线图。

    - 问题2:长时间高负载运行导致过热怎么办?
    - 解决方案:如果遇到过热现象,可以采取外部冷却措施,如增加风扇进行强制通风。同时检查是否超过额定负载,并适当降低输出负载。

    总结和推荐


    PJ系列开放框架电源供应器以其广泛的输入电压范围、高效的能量转换能力和可靠的性能表现,在众多工业和商业应用中脱颖而出。特别是其坚固耐用的设计和丰富的保护功能,使其成为严苛环境下不可或缺的设备。我们强烈推荐这款电源供应器用于需要高性能、高可靠性的应用场合。

PJ-12V150WCNA参数

参数
最大输入电压 264V(AC)
输出数量 1
电压-输出4 -
电流-输出1 12.5A
输出功率 150W
电压-输出3 -
电压-输出2 -
电流-输出2 -
最小输入电压 85V(AC)
负载调节 100mV
电压-输出1 12V
长*宽*高 188mm*85mm*47mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

PJ-12V150WCNA数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 开关电源 DELTA ELECTRONICS/台湾台达 PJ-12V150WCNA PJ-12V150WCNA数据手册

PJ-12V150WCNA封装设计

查看详情并下载
Symbol
Footprint
3D Model
