首页  >  产品百科  >  PMC-24V150W1BA

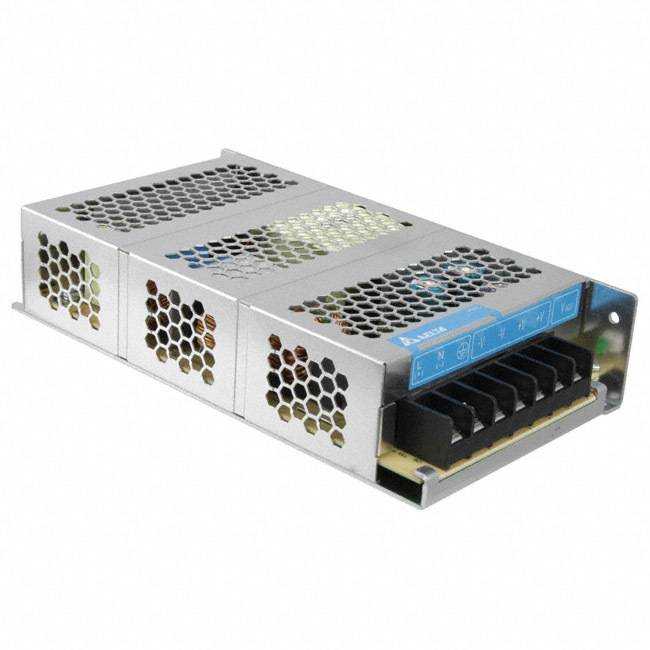

PMC-24V150W1BA

产品分类: 开关电源
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: 150W 1 85V(AC) 264V(AC) 1% 6.25A 24V 底座安装 178mm*97mm*38mm
供应商型号: 108-PMC-24V150W1BA
供应商: Mouser
标准整包数: 1
DELTA ELECTRONICS/台湾台达 开关电源 PMC-24V150W1BA

PMC-24V150W1BA概述

    Delta PMC Panel Mount Power Supply Technical Overview

    1. 产品简介


    Delta Electronics' PMC series of panel mount power supplies are designed to meet the demanding requirements of industrial applications. Specifically, the PMC-24V150W1B□ model features a nominal output voltage of 24 Vdc and a power rating of 150 W. Its compact design makes it ideal for various applications, including industrial automation, machinery, and telecommunications equipment.

    2. 技术参数


    该电源适配器的主要技术参数如下:
    - 输入电压范围: 85-264 Vac (125-375 Vdc)
    - 输出电压: 24 Vdc (精度:±2%)
    - 输出电流: 6.25 A (150W最大)
    - 输入频率范围: 47-63 Hz
    - 效率: >89% @ 115 Vac, >91% @ 230 Vac
    - 最大功率耗散:
    - 0%负载 < 0.85 W @ 115 Vac, < 0.75 W @ 230 Vac
    - 100%负载 < 18.5 W @ 115 Vac, < 14.8 W @ 230 Vac
    - 启动时间: <3000 ms @ 标称输入 (100%负载)
    - 保持时间: >30 ms @ 115 Vac & 230 Vac (100%负载)
    - 保护功能:
    - 过压保护(<32V)
    - 过载保护(>120%额定负载电流)
    - 短路保护(自动恢复)
    - 过温保护(<75°C)

    3. 产品特点和优势


    - 宽输入电压范围: 支持全球范围内的AC输入电压。
    - 高可靠性: MTBF > 700,000小时,满足Telcordia SR-332标准。
    - 耐腐蚀铝合金外壳: 全面抗腐蚀设计。
    - 多种安全认证: 符合IEC/UL 60950-1, IEC/EN/UL 62368-1及EMI至EN/BS EN 55032, Class B标准。
    - IP20防护等级和前后面板连接器选项: 提升设备的安全性和便利性。

    4. 应用案例和使用建议


    PMC-24V150W1B□广泛应用于工业自动化系统中,提供稳定可靠的电源支持。对于希望提高设备可靠性的客户,建议将该电源适配器安装于符合工业标准的设备箱内,并确保通风良好以保持适宜的工作温度。对于并联操作,确保两台电源适配器的输出电压差异小于25 mV,以实现最佳协同效果。

    5. 兼容性和支持


    - 兼容性: 适用于具有标准M3螺纹孔的面板安装结构,且推荐使用AWG 20-14的柔性电缆。
    - 支持与维护: Delta Electronics提供详尽的技术文档和支持服务,包括安装指南、维护手册和故障排除指南。用户可随时联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题1: 设备启动后出现电压波动。
    - 解决方案: 检查负载是否超出了规定范围,调整负载以确保不超过额定值。

    - 问题2: 连接时发热异常。
    - 解决方案: 按照安装说明确保足够的通风空间,避免放置于热导率低的表面。

    7. 总结和推荐


    总体来看,Delta PMC-24V150W1B□是一款设计精良、性能卓越的电源适配器,适合在工业自动化、通讯设备等领域广泛应用。其强大的防护能力和广泛的兼容性使其在市场上具有较强的竞争力。我们强烈推荐这一产品,特别是在对电源稳定性要求较高的环境中。

PMC-24V150W1BA参数

参数
电流-输出2 -
输出数量 1
输出功率 150W
最大输入电压 264V(AC)
电压-输出2 -
最小输入电压 85V(AC)
电压-输出3 -
电压-输出4 -
负载调节 1%
电压-输出1 24V
电流-输出1 6.25A
长*宽*高 178mm*97mm*38mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

PMC-24V150W1BA数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 开关电源 DELTA ELECTRONICS/台湾台达 PMC-24V150W1BA PMC-24V150W1BA数据手册

PMC-24V150W1BA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 45.177 ¥ 381.7457
10+ $ 44.334 ¥ 374.6223
20+ $ 43.1352 ¥ 364.4924
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 381.74
