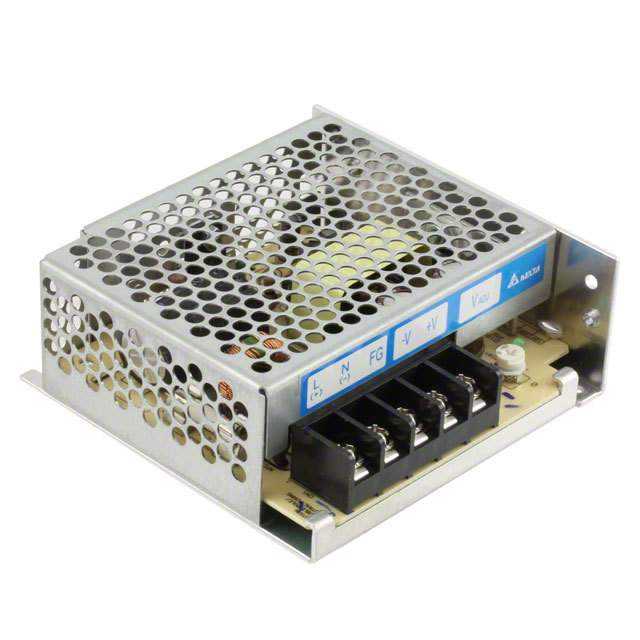

PMT-24V50W1AA

产品分类: 开关电源
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: 50W 1 85V(AC) 264V(AC) 1% 2.09A 24V 底座安装 98mm*98mm*38mm
供应商型号: 3595786
供应商: 海外现货
标准整包数: 1
DELTA ELECTRONICS/台湾台达 开关电源 PMT-24V50W1AA

PMT-24V50W1AA概述

    PMT Panel Mount Power Supply: A Comprehensive Guide

    1. 产品简介


    PMT系列面板安装电源是来自全球领先的电源制造商及解决方案提供商Delta公司的一系列最新产品。这些电源提供了一个标准输出电压为24V的解决方案,能够适应宽广的操作温度范围(-10°C至+70°C),并具有抗冲击和振动的能力。此外,它们还配备了过压和过载保护功能,这使得它们在相同价格区间内脱颖而出。PMT系列适用于成本竞争激烈的市场,但并未牺牲组件和产品规格的质量。

    2. 技术参数


    以下为PMT-24V50W1A□□型号的技术参数列表:
    - 输入电压范围: 85-264 Vac
    - 额定输入频率: 50-60 Hz
    - 最大输入电流: <1.10 A @ 115 Vac, <0.65 A @ 230 Vac
    - 转换效率: >86.0% @ 115 Vac & 230 Vac
    - 最大瞬态启动电流: <30 A @ 115 Vac, <60 A @ 230 Vac
    - 泄漏电流: <1 mA @ 240 Vac
    - 额定输出电压: 24 Vdc
    - 输出电压调整范围: 22-28 Vdc
    - 额定输出电流: 2.1 A
    - 输出功率: 50 W
    - 线性调节率: <0.5% @ 85-264 Vac输入
    - 负载调节率: <1% @ 85-264 Vac输入
    - 纹波和噪声: <100 mVpp @ 0°C到50°C, <150 mVpp @ -10°C到0°C
    - 启动时间: <2500 ms @ 额定输入(满载)
    - 保持时间: >16.7 ms @ 115 Vac (满载)

    3. 产品特点和优势


    PMT系列电源的特点和优势如下:
    - 广泛的输入电压范围: 支持90 Vac到264 Vac的输入电压,无需降额运行。
    - 高可靠性: 平均无故障时间(MTBF)超过700,000小时。
    - 全面的保护功能: 包括短路、过压、过载和过温保护。
    - 多样的连接选项: 包括端子块、前脸接头和线束三种连接方式。
    - 轻巧的设计: 重量仅为0.24千克(0.53磅)。

    4. 应用案例和使用建议


    - 应用案例: 适用于各种工业控制系统、自动化设备、电信基础设施等。
    - 使用建议:
    - 确保设备周围有足够的空间进行散热。
    - 在安装过程中保持与相邻设备的安全距离。
    - 选择合适的电线尺寸,以确保电流传输的稳定性和安全性。

    5. 兼容性和支持


    PMT系列电源可与其他符合相关安全标准的电子元器件兼容。Delta公司提供了详细的技术支持和售后服务,以确保用户在使用过程中的问题得到及时解决。

    6. 常见问题与解决方案


    - 问题: 设备启动时间较长。
    - 解决方案: 确保设备安装正确,且周围环境满足操作要求。
    - 问题: 输出电压波动较大。
    - 解决方案: 检查输入电压是否稳定,必要时可调整外部稳压器。

    7. 总结和推荐


    PMT系列电源以其广泛的工作范围、高可靠性、全面的保护功能和多样化的连接方式,在市场上具有显著的竞争优势。因此,我们强烈推荐此系列产品用于各类需要稳定、高效电源供应的应用场景。
    综上所述,PMT系列面板安装电源不仅满足了用户的多种需求,而且在同类产品中具有较高的性价比,是值得信赖的选择。

PMT-24V50W1AA参数

参数
负载调节 1%
最大输入电压 264V(AC)
最小输入电压 85V(AC)
输出功率 50W
电压-输出2 -
输出数量 1
电流-输出2 -
电压-输出1 24V
电压-输出4 -
电压-输出3 -
电流-输出1 2.09A
长*宽*高 98mm*98mm*38mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

PMT-24V50W1AA数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 开关电源 DELTA ELECTRONICS/台湾台达 PMT-24V50W1AA PMT-24V50W1AA数据手册

PMT-24V50W1AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
