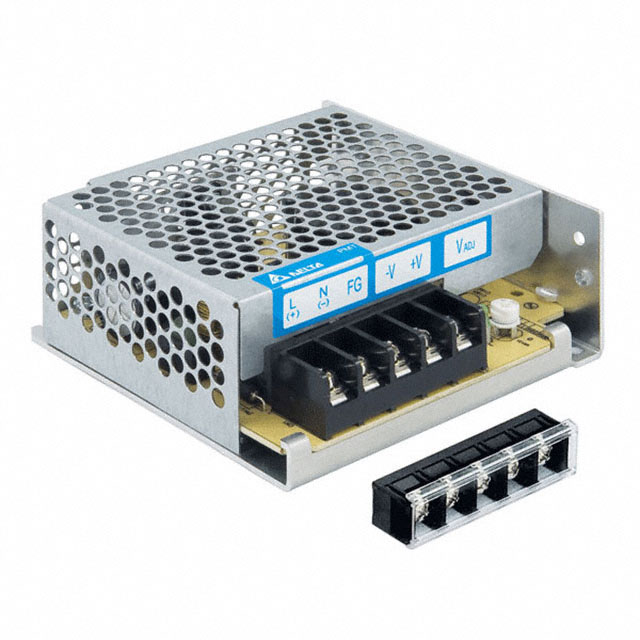

PMT-5V50W1AA

产品分类: 开关电源
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: 50W 1 85V(AC) 264V(AC) 1% 10A 5V 底座安装 98mm*98mm*38mm
供应商型号: 3595790
供应商: 海外现货
标准整包数: 1
DELTA ELECTRONICS/台湾台达 开关电源 PMT-5V50W1AA

PMT-5V50W1AA概述

    PMT Panel Mount Power Supply 5V 50W 1 Phase 技术手册

    产品简介


    PMT系列是电源模块制造领域的领导者Delta公司推出的新一代面板安装式电源供应器。本型号PMT-5V50W1A□的输出电压为5V,最大功率为50W,适用于广泛的工业应用,特别是在需要稳定电源的场合。此款电源具有宽泛的工作温度范围(-10°C至+70°C)和优秀的抗冲击及振动性能(符合IEC 60068-2-27和IEC 60068-2-6标准),确保了其在严苛环境下的可靠性。

    技术参数


    - 输入电压范围:85-264 Vac
    - 额定输入频率:50-60 Hz
    - 输入电流:小于1.10 A @ 115 Vac,小于0.65 A @ 230 Vac
    - 效率:82.0% 典型值 @ 230 Vac
    - 最大输入电流:45 A 典型值 @ 230 Vac
    - 泄漏电流:小于1 mA @ 240 Vac
    - 输出电压:5 Vdc,初始设定容差±1%
    - 输出电压调整范围:4.50-5.50 Vdc
    - 输出电流:10.0 A
    - 输出功率:50 W
    - 线性调节率:小于0.5% 典型值
    - 负载调节率:小于1% 典型值
    - 纹波噪声(20MHz):25°C到50°C时小于80 mVpp,-10°C到0°C时小于160 mVpp
    - 启动时间:典型1,200 ms @ 115 Vac,500 ms @ 230 Vac
    - 保持时间:典型20 ms @ 115 Vac,100 ms @ 230 Vac
    - 工作温度范围:操作-10°C至+70°C,储存-25°C至+85°C
    - 湿度范围:5%至95% RH(非凝结)
    - 认证标准:符合多项国际安全和电磁兼容标准,如TUV Bauart, UL/cUL, CB Scheme, BIS, CCC, EN 60950-1, EN 62368-1等。

    产品特点和优势


    PMT系列具备广泛的应用范围和高可靠性,能够在各种环境中保持稳定输出。其独特的过电压、过载和短路保护功能显著提升了安全性。此外,通过多种不同的安装选项(如终端块连接和前脸连接),满足不同用户的需求。产品的预期寿命达到10年,结合高效能的设计,使其在成本效益方面具有明显优势。

    应用案例和使用建议


    PMT-5V50W1A□适用于多种工业自动化系统和设备,如通信设备、控制系统、LED照明系统等。建议在使用过程中确保电源供应器的周围有足够的通风空间,避免因过热而影响性能。对于长时间运行的系统,可以考虑使用散热片或风扇以增强散热效果。此外,在进行电源连接时要特别注意按照手册中规定的步骤来执行,防止电气事故的发生。

    兼容性和支持


    PMT系列设计与市场上常见的终端块和前端面连接器兼容。Delta公司提供了详尽的技术支持文档和客户服务中心,以便用户在遇到任何问题时能够获得及时的帮助。

    常见问题与解决方案


    1. 问题:电源启动时间较长
    - 解决方案:检查输入电压是否在推荐范围内,确保所有连接稳固。

    2. 问题:过温保护频繁触发
    - 解决方案:检查电源是否处于良好的通风环境中,必要时增加散热措施。
    3. 问题:输出电压不稳定
    - 解决方案:确认负载电流不超过额定值,检查所有接线端子是否连接良好。

    总结和推荐


    PMT-5V50W1A□凭借其卓越的性能参数、宽广的工作范围和多样化的连接方式,在众多工业应用场景中表现优异。对于需要高性能和高可靠性的系统来说,这是一款值得推荐的产品。然而,用户在使用时应严格遵循手册中的安全指导,以确保长期稳定可靠的运行。

PMT-5V50W1AA参数

参数
输出功率 50W
电压-输出2 -
电压-输出4 -
电流-输出2 -
最大输入电压 264V(AC)
负载调节 1%
输出数量 1
电压-输出1 5V
最小输入电压 85V(AC)
电流-输出1 10A
电压-输出3 -
长*宽*高 98mm*98mm*38mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

PMT-5V50W1AA数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 开关电源 DELTA ELECTRONICS/台湾台达 PMT-5V50W1AA PMT-5V50W1AA数据手册

PMT-5V50W1AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
