PMT-24V75W2BA

产品分类: 开关电源
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: 75W 1 90V(AC) 264V(AC) 0.5% 3.2A 24V 底座安装 99mm*97mm*30mm
供应商型号: PMT-24V75W2BA
供应商: 国内现货
标准整包数: 1

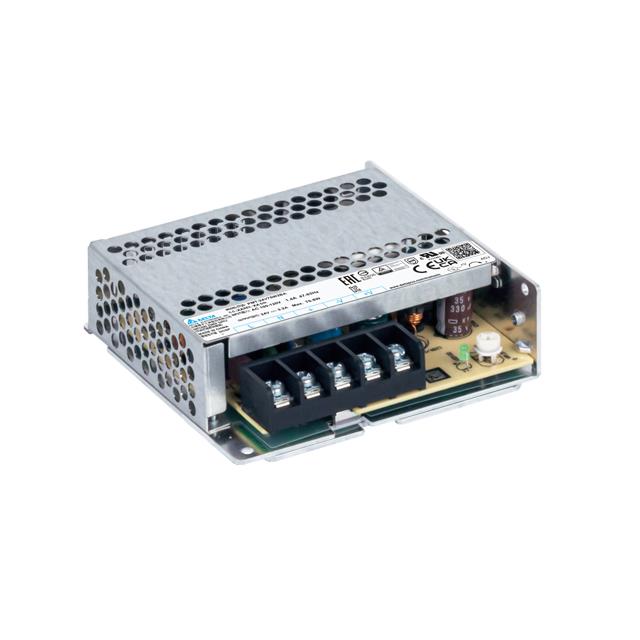

DELTA ELECTRONICS/台湾台达 开关电源 PMT-24V75W2BA

PMT-24V75W2BA概述

    PMT2 Panel Mount Power Supply 技术手册

    产品简介


    PMT2系列电源是一款75W的面板安装式电源供应器,适用于一般工业和信息技术(ITE)应用。它采用低轮廓设计,高度仅为30毫米,具有广泛的输入电压范围和多种输出电压选项。该产品已通过多项安全认证,包括IEC/EN 60335-1、IEC/EN 61558-1和IEC/EN 61558-2-16等标准,确保在家庭和商用电器中的广泛应用。

    技术参数


    - 输入电压范围: 90-264 Vac
    - 输出电压范围:
    - PMT-12V75W2B☐☐: 12 Vdc (6.0 A)
    - PMT-15V75W2B☐☐: 15 Vdc (5.0 A)
    - PMT-24V75W2B☐☐: 24 Vdc (3.2 A)
    - PMT-30V75W2B☐☐: 30 Vdc (2.5 A)
    - PMT-36V75W2B☐☐: 36 Vdc (2.1 A)
    - PMT-48V75W2B☐☐: 48 Vdc (1.6 A)
    - 效率: 在230Vac下,最大负载时的效率范围为87.0%-90.5%
    - 无负载功耗: 小于0.3W @ 230Vac
    - 最大浪涌电流: 冷启动时最大浪涌电流为55A @ 230Vac
    - 输出电压调整范围:
    - 12 Vdc: 10.8-13.2 Vdc
    - 15 Vdc: 13.5-16.5 Vdc
    - 24 Vdc: 21.6-26.4 Vdc
    - 30 Vdc: 27.0-33.0 Vdc
    - 36 Vdc: 32.4-39.6 Vdc
    - 48 Vdc: 43.2-52.8 Vdc
    - 工作温度范围: -30°C至70°C(支持-40°C冷启动)
    - MTBF (平均故障间隔时间): 超过700,000小时(根据Telcordia SR-332)

    产品特点和优势


    1. 家庭设备认证: 拥有针对家用电器的认证,如IEC/EN 60335-1和IEC/EN 61558-1等。
    2. 宽泛的工作温度范围: -30°C至70°C,且支持-40°C冷启动。
    3. 高效率: 在满载条件下效率高达90.5%,且无负载功耗低于0.3W。
    4. 低轮廓设计: 高度仅为30mm,适合空间受限的应用。
    5. 严格的安全保护措施: 包括过电压保护、过电流保护和短路保护等。
    6. 强固设计: 具备高耐热和抗冲击能力,可在恶劣环境下可靠运行。

    应用案例和使用建议


    PMT2电源广泛应用于各种工业设备和信息技术系统中。例如,在自动化控制系统、通信设备和工业机械等领域。对于用户而言,建议根据实际需求选择合适的输出电压,并严格按照手册中的指引进行安装和接线。特别注意电源的散热要求,以确保设备长时间稳定运行。

    兼容性和支持


    该产品与其他标准接口和设备兼容,可以方便地集成到现有的系统中。厂商提供详细的安装指南和技术支持,包括但不限于安全规范、安装指导和故障排查。此外,用户还可以通过制造商或授权代表处获取更多技术支持和服务。

    常见问题与解决方案


    1. 电源不能正常启动
    - 检查输入电压是否在允许范围内,确认接线正确且接触良好。
    2. 输出电压不稳定
    - 确认负载是否在规定范围内,检查是否有外部干扰源。
    3. 电源内部温度过高
    - 检查散热是否充分,确保周围环境通风良好,避免在封闭或热导率差的环境中安装。

    总结和推荐


    PMT2电源以其高效、可靠、适应性强等特点,成为市场上极具竞争力的产品。它不仅符合众多安全和电磁兼容标准,还提供了丰富的保护功能。总体来看,这款电源是各类工业和信息技术应用的理想选择,值得推荐使用。如果您正在寻找一款性能卓越、可靠性高的电源供应器,PMT2系列无疑是您的首选。

PMT-24V75W2BA参数

参数
电压-输出3 -
电压-输出2 -
最小输入电压 90V(AC)
输出功率 75W
负载调节 0.5%
输出数量 1
最大输入电压 264V(AC)
电流-输出1 3.2A
电压-输出1 24V
电流-输出2 -
电压-输出4 -
长*宽*高 99mm*97mm*30mm
安装方式 底座安装
应用等级 商用级
包装方式 盒装

PMT-24V75W2BA数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 开关电源 DELTA ELECTRONICS/台湾台达 PMT-24V75W2BA PMT-24V75W2BA数据手册

PMT-24V75W2BA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 66
14+ ¥ 63.8
28+ ¥ 61.05
库存: 100
起订量: 1 增量: 28
交货地:
最小起订量为:1
合计: ¥ 66
