首页  >  产品百科  >  DRS-5V30W1NZ

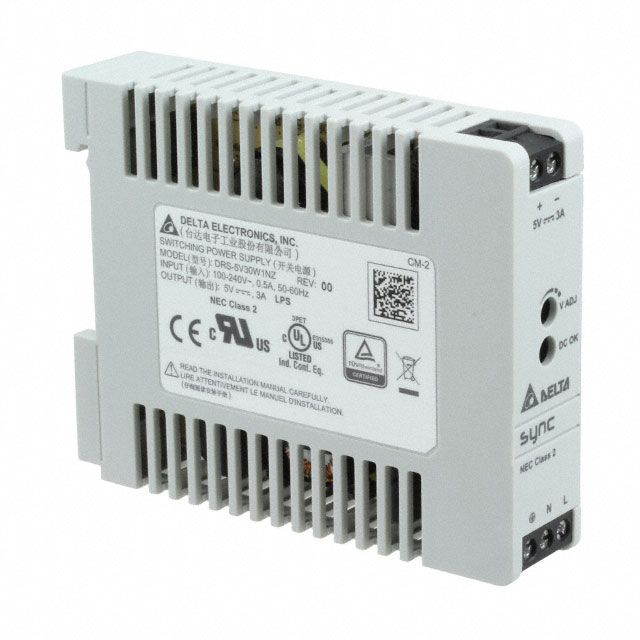

DRS-5V30W1NZ

产品分类: 开关电源
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: 30W 1 85V(AC) 264V(AC) 1% 3A 5V DIN导轨安装 89.5mm*21mm*75mm
供应商型号: N-DRS-5V30W1NZ
供应商: 云汉优选
标准整包数: 1
DELTA ELECTRONICS/台湾台达 开关电源 DRS-5V30W1NZ

DRS-5V30W1NZ概述


    产品简介


    Delta Sync DIN Rail Power Supply
    Delta Sync DIN Rail Power Supply(型号:DRS-5V30W1NZ)是一款为工业应用设计的紧凑型电源模块。它专用于在有限空间内提供高可靠性电力供应。该产品通过了多种安全标准认证,适用于各类工业控制设备。这款电源适用于NEC Class 2标准,能够提供稳定且安全的输出电压,广泛应用于自动化设备、通信系统及各类工业控制系统。

    技术参数


    - 输入参数:
    - 输入电压范围:85-264 Vac(120-375 Vdc)
    - 输入频率范围:47-63 Hz
    - 输入电流:<0.40 A @ 115 Vac,<0.20 A @ 230 Vac
    - 功率损耗:<0.3 W(空载),<4.0 W(满载)
    - 效率:>79.0% @ 115 Vac & 230 Vac
    - 启动冲击电流:<20 A @ 115 Vac,<40 A @ 230 Vac
    - 漏电流:<0.5 mA @ 264 Vac
    - 输入保护:内部保险丝3.15 A
    - 输出参数:
    - 输出电压:5 Vdc ± 2%
    - 输出电流:3.0 A
    - 输出功率:15 W
    - 线性调节:<0.5%(85-264 Vac,100%负载)
    - 负载调节:<1.0%(85-264 Vac,0-100%负载)
    - 波纹电压:<75 mVpp(0°C至70°C)
    - 上升时间:<30 ms(标称输入,100%负载)
    - 启动时间:<2,000 ms(115 Vac,100%负载)
    - 存储时间:>20 ms(115 Vac,100%负载)
    - 机械参数:
    - 尺寸:75 x 21 x 89.5 mm(2.95 x 0.83 x 3.52 英寸)
    - 重量:0.11 kg(0.24 磅)
    - 安装方式:标准TS35 DIN导轨安装
    - 连接端子:输入端3针(额定300 V/16 A),输出端2针(额定300 V/16 A)
    - 噪声水平:<25 dBA(距离电源1米)

    产品特点和优势


    Delta Sync DIN Rail Power Supply(型号:DRS-5V30W1NZ)的主要特点如下:
    - 紧凑尺寸与高隔离度:超紧凑设计,最高隔离度达3.0kV交流。
    - 宽输入电压范围与全温度范围性能:支持从-10°C到+55°C的全温度范围操作。
    - 高效率与低漏电流:达到79.0%的效率,漏电流低于0.5mA。
    - 低温启动能力:可在-40°C极端低温环境下启动。
    - 认证与标准合规:满足多项国际认证,如UL 60950-1、IEC 62368-1等。
    - 内置直流OK继电器触点选项:提升可靠性,增强电路保护。

    应用案例和使用建议


    该产品适用于各种工业应用场景,例如自动化生产线、通信基础设施、仪器仪表等。在实际应用中,可以考虑以下几点建议:
    - 环境条件:确保设备周围空气温度在-20°C到+70°C之间,以避免过热。
    - 负载管理:注意在高温条件下适当降低负载,避免因温度过高而触发过温保护。
    - 外部保护装置:对于超过上述电流容量的分支电路,建议使用适当的外部保护装置。

    兼容性和支持


    Delta Sync DIN Rail Power Supply(型号:DRS-5V30W1NZ)具有广泛的兼容性,可与常见的工业控制系统和设备一起使用。制造商提供了详细的技术支持文档,以及相关的安全指南和使用手册,以确保用户能够正确地安装和使用该产品。

    常见问题与解决方案


    - Q1: 设备无法正常启动。
    - A1: 首先检查输入电源连接是否正常。若无误,确认设备是否受到过压或过流保护,此时可能需要重启设备。
    - Q2: 输出电压不稳定。
    - A2: 检查负载情况,确认是否存在波动较大的负载。如无异常,可尝试调整电源设置或更换电容。

    总结和推荐


    总体而言,Delta Sync DIN Rail Power Supply(型号:DRS-5V30W1NZ)凭借其紧凑的设计、高可靠性及广泛适用性,在工业应用中表现卓越。无论是稳定性、效率还是安全性方面,都达到了行业标准。建议在需要高可靠性的工业项目中选用此产品,确保系统的稳定运行。

DRS-5V30W1NZ参数

参数
负载调节 1%
最大输入电压 264V(AC)
输出数量 1
电压-输出4 -
电流-输出1 3A
电压-输出1 5V
最小输入电压 85V(AC)
电流-输出2 -
电压-输出3 -
输出功率 30W
电压-输出2 -
长*宽*高 89.5mm*21mm*75mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 盒装

DRS-5V30W1NZ数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 开关电源 DELTA ELECTRONICS/台湾台达 DRS-5V30W1NZ DRS-5V30W1NZ数据手册

DRS-5V30W1NZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 20.193 ¥ 171.6405
库存: 10
起订量: 6 增量: 1
交货地:
最小起订量为:6
合计: ¥ 1029.84
直接购买
加入购物车
