PMF-5V320WCGB

产品分类: 开关电源
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: 320W 1 85V(AC) 264V(AC) 2% 55A 5V 底座安装 215mm*115mm*50mm
供应商型号: 1145-1136-ND
供应商: Digi-Key
标准整包数: 1

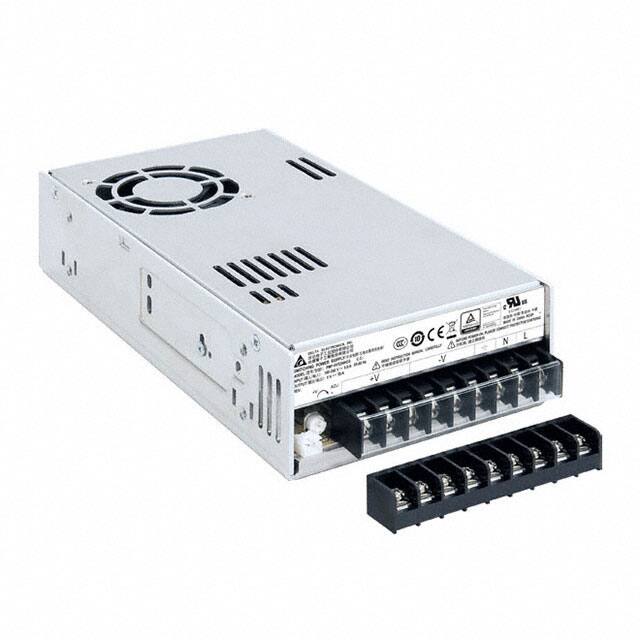

DELTA ELECTRONICS/台湾台达 开关电源 PMF-5V320WCGB

PMF-5V320WCGB概述

    PMF Panel Mount Power Supply 技术手册

    产品简介


    PMF系列是一款适用于广泛工业应用的电源模块。本系列产品提供5V直流输出电压,具备高达275W的额定功率。这些电源模块采用通用交流输入电压范围(85至264Vac),适用于-10°C至+70°C的工作温度区间,同时支持冷启动,即使在零下20°C时也能正常工作。PMF系列具备内置主动式功率因数校正(PFC)功能,并配有自动风扇速度控制系统,符合多项国际安全标准,如IEC/EN/UL 62368-1等。这些特性使得PMF系列非常适合于自动化设备、通信系统及各类工业控制场合。

    技术参数


    - 输入电压范围:85-264Vac
    - 额定输出电压:5Vdc
    - 输出电流:55.0A
    - 输出功率:275W
    - 最大输入电流:小于等于5.00A@115Vac,小于等于2.50A@230Vac
    - 效率:在满载时达到78.5%(典型值)
    - 冷启动最大浪涌电流:小于等于30A@115Vac,小于等于50A@230Vac
    - 功率因数:在满载时,典型值为0.98@115Vac,0.95@230Vac
    - 最大纹波:在25°C时小于150mVpp,-10°C时小于300mVpp
    - 过温保护:自动恢复模式
    - 过压保护:5.75-7.30V,锁定模式

    产品特点和优势


    1. 广泛的输入电压范围:支持85至264Vac的交流输入电压,适合全球不同地区的电网。
    2. 高功率因数和低谐波电流:内置主动式PFC,确保高效率的同时降低谐波电流,符合Class A和Class D标准。
    3. 坚固耐用的设计:全铝外壳提供优异的防腐蚀性能和散热效果。
    4. 远程开关控制:可通过外部直流源实现远程控制ON/OFF功能。
    5. 多种保护机制:内置过压、过流、过热和短路保护功能,均采用自动恢复模式,提高了系统的稳定性和可靠性。

    应用案例和使用建议


    PMF系列面板安装电源在工业自动化、机器视觉、电信基础设施等多种应用场景中表现出色。例如,在自动化设备中,PMF系列能够为传感器、执行器等设备提供稳定的电力供应;在通信系统中,PMF可以为基站中的各种组件供电,保证通信质量。在使用时应注意散热问题,避免设备过热影响性能。根据负载情况适当调整输出电流,以保持系统高效运行。同时,确保安装过程中遵循手册中的安装指导,正确连接输入和输出线缆。

    兼容性和支持


    PMF系列电源模块与其他同类设备和电子元件具有良好的兼容性,可轻松集成到现有的系统中。制造商提供了详尽的技术文档和支持服务,包括安装指南、维护手册以及在线技术支持,方便客户解决问题。

    常见问题与解决方案


    - 问题:电源开机后无输出
    - 解决办法:检查输入电压是否在规定的范围内;确认连接电缆是否牢固;检查输入电路是否有断路现象。
    - 问题:输出电压不稳定
    - 解决办法:调节内部电位器至正确的设定点;检查负载是否过大,导致输出电压下降。
    - 问题:设备过热
    - 解决办法:改善通风条件,增加散热面积;确保环境温度不超出规定范围。

    总结和推荐


    综上所述,PMF系列面板安装电源凭借其卓越的性能、广泛的应用范围以及完善的保护措施,成为工业领域的理想选择。其紧凑的尺寸和坚固的设计使其易于安装和维护。我们强烈推荐在需要稳定电力供应的工业自动化和通信系统中使用PMF系列电源模块。

PMF-5V320WCGB参数

参数
电压-输出3 -
电压-输出4 -
负载调节 2%
最小输入电压 85V(AC)
电流-输出1 55A
电压-输出1 5V
输出数量 1
输出功率 320W
最大输入电压 264V(AC)
电流-输出2 -
电压-输出2 -
长*宽*高 215mm*115mm*50mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

PMF-5V320WCGB数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 开关电源 DELTA ELECTRONICS/台湾台达 PMF-5V320WCGB PMF-5V320WCGB数据手册

PMF-5V320WCGB封装设计

查看详情并下载
Symbol
Footprint
3D Model
