DF04S2415A

产品分类: DC-DC模块
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: OCP,SCP,UVLO 350KHz(Typ) 4W 267mA 15V 1 36V 9V Fixed DIP 通孔安装 31.75mm*20.32mm*10.16mm
供应商型号: N-DF04S2415A
供应商: 云汉优选
标准整包数: 1

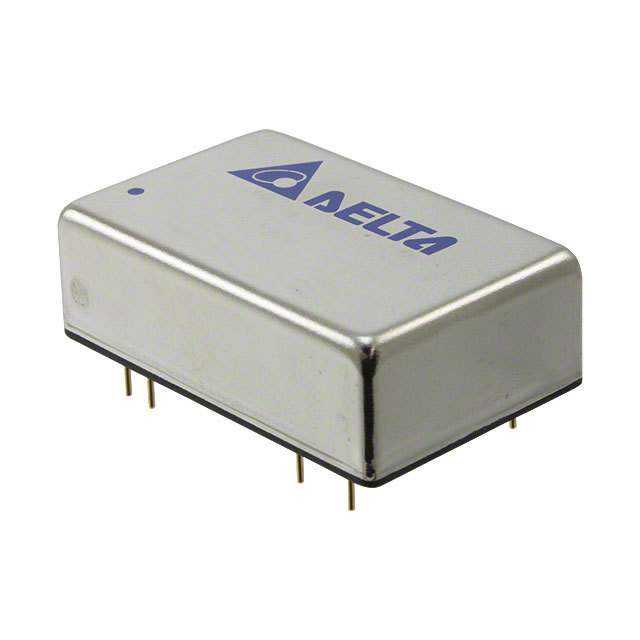

DELTA ELECTRONICS/台湾台达 DC-DC模块 DF04S2415A

DF04S2415A概述

    # DF04S/D系列4W DC/DC转换器:全面解析

    产品简介


    DF04S/D系列是Delta Electronics公司生产的微型DIP封装4W DC/DC转换器。它们具有4:1的宽输入范围,可在9-36VDC(单路输出)和18-75VDC(双路输出)范围内工作。这些转换器凭借高效率、短路保护及广泛的工作温度范围(-40°C至+71°C),适用于多种工业和通信应用领域。

    技术参数


    以下是DF04S/D系列的技术参数摘要:
    | 参数 | 型号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 | - | 9-36 | - | 18-75 | VDC |
    | 输出电压 | - | 3.3 / 5 / 12 / 15 | - | ±15 | V |
    | 输出电流 | - | - | 27 / 33 / 66 / 90 / 133 | - | mA |
    | 效率(典型值) | - | - | 83% / 85% | - | % |
    | 反射纹波电流 | - | - | 201 / 76 | - | mA |
    | 纹波噪声(20MHz) | - | - | 50 / 75 | 100 | mV P-P |
    | 过载保护 | - | - | - | 折叠 | % |
    | 短路保护 | - | - | 持续 | - | - |
    | 工作温度范围 | - | -40 | +71 | - | °C |

    产品特点和优势


    DF04S/D系列转换器具备以下显著特点和优势:
    - 高效率:效率可达85%,有效提升能源利用效率。
    - 短路保护:内置短路保护机制,确保系统安全稳定运行。
    - 宽输入电压范围:9-36VDC和18-75VDC的宽输入范围,适应各种电源条件。
    - 高可靠性:1500VDC电压隔离设计,增强抗干扰能力。
    - 符合标准:通过UL60950-1和EN55022 Class A认证,确保安全和合规性。
    - 长寿命:3年产品质保,提供长期保障。

    应用案例和使用建议


    DF04S/D系列广泛应用于工业自动化、医疗设备、通信设备等领域。具体使用场景包括:
    - 工业控制设备:用于提供稳定的直流电源,保证控制系统正常运行。
    - 通信设备:在通信基站中作为电源转换模块,确保通信系统的稳定供电。
    - 医疗设备:为敏感医疗仪器提供可靠电源,满足严格的医疗标准要求。
    使用建议
    - 在安装过程中,确保外部输入端口有合适的熔断器进行保护。
    - 根据实际负载情况选择合适的输出电压型号,以达到最佳效率和稳定性。
    - 保持良好的散热条件,避免过热导致的性能下降。

    兼容性和支持


    DF04S/D系列转换器兼容市面上大多数标准DIP封装设备,便于集成到现有系统中。厂商提供3年的产品保修服务,确保用户在购买后的较长时期内获得持续的技术支持和维护。

    常见问题与解决方案


    常见问题
    1. 输出电压不稳定
    2. 短路时无法正常保护
    3. 过热保护触发
    解决方案
    1. 检查输入电压范围:确保输入电压在规定的范围内,超出范围可能导致输出电压不稳。
    2. 检查电路连接:确保电路接线正确,尤其是短路保护电路的连接。
    3. 改善散热条件:加强散热措施,如增加散热片或改进空气流动,防止过热导致的保护触发。

    总结和推荐


    DF04S/D系列4W DC/DC转换器凭借其高效能、广泛的应用范围和可靠的品质,成为众多工业和通信领域的理想选择。其独特的技术和广泛的兼容性使其在市场上具备较强的竞争优势。我们强烈推荐该系列产品给需要高性能电源解决方案的专业用户。

DF04S2415A参数

参数
特性 OCP,SCP,UVLO
类型 -
输出总功率 4W
输出方式 Fixed
转换效率 -
输入电压最大值 36V
输入电压最小值 9V
散热方式 -
开关频率 350KHz(Typ)
最大容性负载 -
输出电压 15V
输出电流最大值 267mA
输出电压组数 1
长*宽*高 31.75mm*20.32mm*10.16mm
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

DF04S2415A数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 DC-DC模块 DELTA ELECTRONICS/台湾台达 DF04S2415A DF04S2415A数据手册

DF04S2415A封装设计

查看详情并下载
Symbol
Footprint
3D Model
