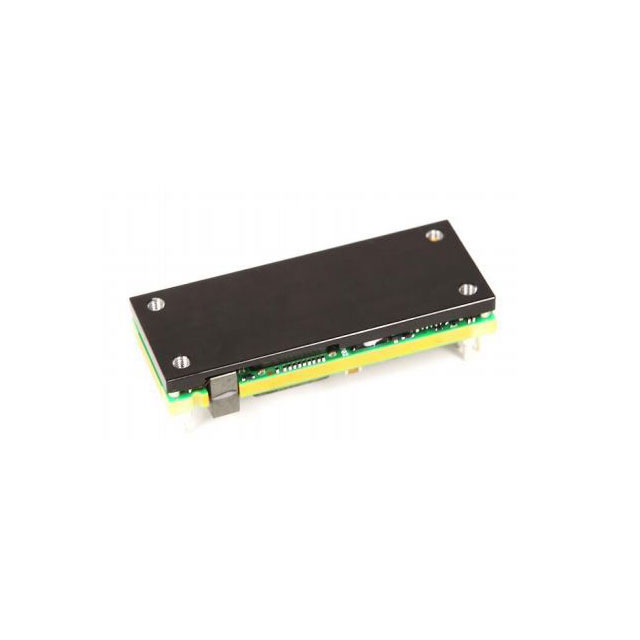

E48SC32009NRAH

产品分类: DC-DC模块
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: Remote On/Off,OCP,OTP,OVP,UVLO 95% 300W 9.4A 32V 1 72V 36V 通孔安装 58.4mm*22.8mm*12.7mm
供应商型号: SG-E48SC32009NRAH
供应商: 国内现货
标准整包数: 1
DELTA ELECTRONICS/台湾台达 DC-DC模块 E48SC32009NRAH

E48SC32009NRAH概述

    # 300W DC/DC Power Module E48SC32009 技术手册解析

    产品简介


    E48SC32009 是一款高效的 300W DC/DC 电源模块,采用标准“八分之一砖”外形设计,输入电压范围为 36 至 72VDC,输出单路 32V,具备隔离特性。这款电源模块由全球领先的电力系统和技术制造公司——台达电子(Delta Electronics, Inc.)推出。产品以创新设计和组件优化为基础,提供卓越的电气性能、热性能及高可靠性,尤其适用于极端工作条件下的应用。E48SC32009 达到高达 95% 的峰值效率,并能通过调节针脚精确控制输出电压,支持从 16V 到 35V 的宽范围电压调整。
    应用领域:
    - 光学传输设备
    - 数据网络系统
    - 通信设备
    - 服务器

    技术参数


    以下为关键的技术规格和性能参数:
    电气参数:
    - 输入电压范围: 36~72VDC
    - 峰值效率: 最高可达 95%
    - 输出电压调节范围: 16V 至 35V
    - 输出过压保护: 39V
    - 输入欠压锁定阈值: 31~34V
    - 最大输入电流: 9.4A (满载,36V 输入)
    - 最小负载要求: 无需最低负载即可正常工作
    - 浪涌电流: ≤1A
    热管理:
    - 工作温度范围: -40°C 至 85°C
    - 过温保护点: 无散热片时为 140°C;带散热片时为 125°C
    绝缘性能:
    - 输入/输出隔离电压: 2250VDC
    - 隔离电容: 4.7nF
    动态性能:
    - 启动延迟时间: 输入关断后 90ms;远程开关信号后 65ms
    - 暂态响应时间: ±1% 输出电压变化范围内 500μs
    - 最大输出电容: 1500μF
    兼容性:
    - 支持远程开关控制(正逻辑或负逻辑)
    - 支持可选 PMBus 接口,支持 100kHz 和 400kHz 总线速度

    产品特点和优势


    特点:
    1. 高效率: 达到行业领先水平的 95% 峰值效率,显著降低功耗。
    2. 宽电压范围: 输入电压 36V 至 72V,满足多种供电场景需求。
    3. 高度可靠: 2250VDC 输入/输出隔离电压,有效防止高压故障。
    4. 精准调节: 输出电压可通过外部电阻进行精确调节,范围从 16V 到 35V。
    优势:
    - 优越的热设计: 开放式框架设计配合散热片支持良好散热,适应高温和恶劣环境。
    - 灵活的应用: 支持 PMBus 接口,便于智能监控与管理,适合工业级设备部署。
    - 高安全性: 符合国际标准如 IEC/EN/UL/CSA 62368-1、IEC/EN/UL/CSA 60950-1,确保系统安全合规。

    应用案例和使用建议


    应用场景:
    E48SC32009 广泛应用于通信设备、服务器、光网络设备等场景,特别适合需要高性能和高稳定性的数据中心和电信网络。
    使用建议:
    1. 布局优化: 电路板布局需避免信号干扰,同时合理分配输入滤波电容位置,建议选用低 ESR 的铝电解电容器 (>100μF, ESR < 0.7Ω@100kHz)。
    2. 散热设计: 配备适当的散热片,特别是在高功率输出和高温环境下,确保模块运行在最佳温度区间。
    3. 远程控制优化: 使用低阻抗开关控制远程开启/关闭功能,提升系统反应速度。

    兼容性和支持


    兼容性:
    - 接口支持: 模块可与其他符合 PMBus 协议的控制器和监控系统无缝对接,实现集中管理。
    - 物理兼容性: 标准“八分之一砖”外形尺寸 (58.4 x 22.8 x 10.5mm),方便集成于现有设备。
    支持服务:
    台达电子提供全面的技术支持服务,包括在线文档、软件工具、实验测试和现场服务,助力客户快速集成与部署。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入滤波电容的容量和阻抗,确保其在高频下的表现良好。 |
    | 启动延迟时间过长 | 确认远程开关控制信号连接正确,且信号延迟最小化。 |
    | 过温保护触发 | 检查散热设计,增加散热片或增强空气流通。 |

    总结和推荐


    E48SC32009 是一款高度集成、高效可靠的 DC/DC 转换模块,特别适用于对高效率和严苛环境有较高要求的工业和通信应用。凭借其卓越的性能、宽范围输入电压支持以及出色的稳定性,该产品成为数据中心、通信设备和光网络的理想选择。对于追求高可靠性和灵活性的项目,强烈推荐使用此模块。
    总之,E48SC32009 不仅展示了台达电子在电源转换领域的深厚技术积累,还提供了广泛的应用可能性和卓越的产品价值,是市场上同类产品的佼佼者。
    推荐指数:⭐️⭐️⭐️⭐️⭐️

E48SC32009NRAH参数

参数
最大容性负载 -
输出方式 -
输出电压组数 1
输入电压最小值 36V
输出总功率 300W
输出电压 32V
类型 -
散热方式 -
开关频率 -
特性 Remote On/Off,OCP,OTP,OVP,UVLO
输出电流最大值 9.4A
输入电压最大值 72V
转换效率 95%
长*宽*高 58.4mm*22.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

E48SC32009NRAH数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 DC-DC模块 DELTA ELECTRONICS/台湾台达 E48SC32009NRAH E48SC32009NRAH数据手册

E48SC32009NRAH封装设计

查看详情并下载
Symbol
Footprint
3D Model
