DRP024V480W3BN

产品分类: AC-DC模块
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: Adjustable Output,IP20,Load Sharing,PFC,Universal Input 480W 20A 24V 1 800V(DC) 600V(AC)(3PH) Fixed DIN导轨安装 120.904mm*139.954mm*117.348mm
供应商型号: AV-A-DELDRP024V480W3BN
供应商: Avnet
标准整包数: 1
DELTA ELECTRONICS/台湾台达 AC-DC模块 DRP024V480W3BN

DRP024V480W3BN概述

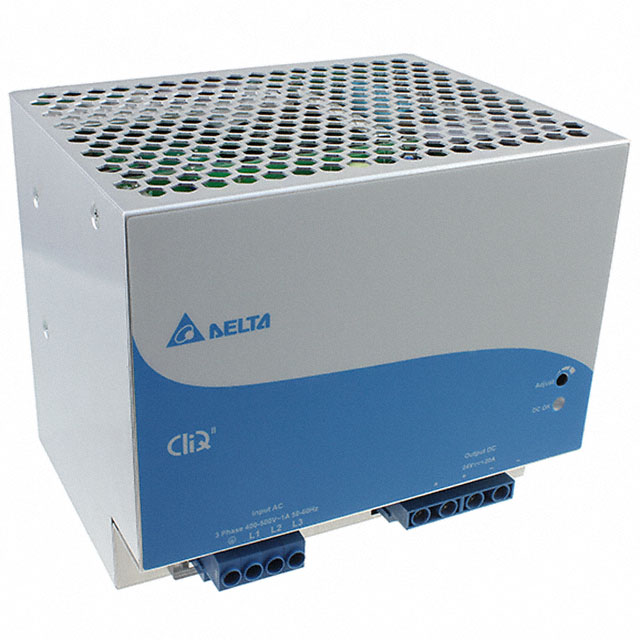

    CliQ II DIN Rail Power Supply

    产品简介


    CliQ II DIN Rail Power Supply 是一款高性能、多功能的电源供应装置,广泛应用于工业自动化、机械设备控制和通信系统等领域。这款产品提供24V直流输出电压,具备480W的最大功率输出,能够满足各种复杂的电力需求。其三相输入设计确保了高效率和稳定的电力传输,特别适用于对电力供应要求严格的工业场景。

    技术参数


    - 输入电压范围: 3 x 320-600 Vac(三相)或 2 x 360-600 Vac(两相)
    - 输出电压: 24 Vdc
    - 输出电流: 20.0 A(连续),30.0 A(功率提升5秒,24V时)
    - 输出功率: 480 W(连续),720 W(功率提升5秒,24V时)
    - 额定效率: >91.0%
    - 最大功耗: 47.0 W(满载)
    - 输入电流: <1.00 A @ 3 x 400 Vac, <0.75 A @ 3 x 500 Vac
    - 过载保护: >200% 额定负载电流
    - 工作温度范围: -25°C 至 +80°C(冷启动温度为-40°C)
    - 存储温度范围: -40°C 至 +85°C
    - 相对湿度: 5%至95%(无凝结)

    产品特点和优势


    CliQ II DIN Rail Power Supply 在多个方面展现出了卓越的特点和优势:
    - 通用性强: 支持广泛的交流输入电压范围,能够在多种电气环境下稳定运行。
    - 高效可靠: 最高效率超过91%,并且具备完善的过载保护机制,确保设备长期稳定工作。
    - 增强防护能力: 铝合金外壳全封闭,可防尘防水,同时通过涂层处理有效抵抗化学污染。
    - 认证齐全: 符合多项国际安全标准和EMC标准,适合于各种复杂环境下的应用。

    应用案例和使用建议


    应用案例
    - 工业自动化生产线: 用于控制机械臂、传感器、PLC等设备的供电。
    - 通信基础设施: 支持电信基站、数据中心的电源供应,保证不间断的电力保障。
    - 机械设备: 作为控制系统的核心部件,为伺服电机、阀门等提供稳定电源。
    使用建议
    - 环境适应性: 确保安装环境符合规定的温度和湿度范围,避免因环境因素导致故障。
    - 安全操作: 在接通电源前务必关闭主电源开关,避免潜在的爆炸风险。
    - 维护保养: 定期检查电源连接是否稳固,及时清理可能积聚的灰尘和污染物,确保散热效果良好。

    兼容性和支持


    CliQ II DIN Rail Power Supply 与其他设备具有良好的兼容性,可以方便地安装在标准的TS35 DIN轨道上。厂商提供了全面的技术支持和服务,涵盖从安装到日常维护的各个阶段。此外,根据需要,用户还可以获取详细的维修手册和技术文档。

    常见问题与解决方案


    1. 电源无法正常启动
    - 解决方法:检查输入电压是否在规定范围内,确认所有连接均牢固无误。
    2. 输出电压波动较大
    - 解决方法:检查负载变化情况,调整负载以保持稳定;若负载合理则可能需要更换新的电源模块。
    3. 设备过热
    - 解决方法:确保安装空间通风良好,减少周围其他发热设备的影响。

    总结和推荐


    总体而言,CliQ II DIN Rail Power Supply 凭借其卓越的性能、丰富的功能及严格的安全认证,在各类工业应用中表现出色。对于寻求高效稳定电源解决方案的企业和个人来说,这是一款值得推荐的产品。无论是在严苛的工业环境还是在要求严格的通信领域,它都能提供可靠的电力支持。建议用户根据自身具体需求进行详细的技术评估后选购,以确保最佳的应用效果。

DRP024V480W3BN参数

参数
输出方式 Fixed
输出电流最大值 20A
输出总功率 480W
输入电压最小值 600V(AC)(3PH)
输出电压 24V
输出电压组数 1
最大容性负载 -
转换效率 -
特性 Adjustable Output,IP20,Load Sharing,PFC,Universal Input
类型 -
开关频率 -
散热方式 -
输入电压最大值 800V(DC)
长*宽*高 120.904mm*139.954mm*117.348mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 散装

DRP024V480W3BN数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 AC-DC模块 DELTA ELECTRONICS/台湾台达 DRP024V480W3BN DRP024V480W3BN数据手册

DRP024V480W3BN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 197.1343 ¥ 1744.6383
3+ $ 195.4201 ¥ 1729.4675
库存: 13
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1744.63
