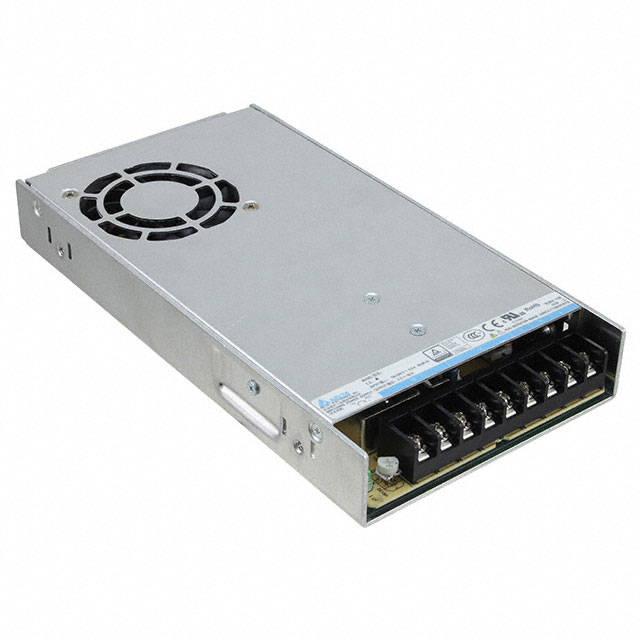

PMR-5V320WCAA

产品分类: 开关电源
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: 320W 1 88V(AC) 264V(AC) 1% 60A 5V 底座安装 215mm*115mm*30mm
供应商型号: N-PMR-5V320WCAA
供应商: 云汉优选
标准整包数: 1
DELTA ELECTRONICS/台湾台达 开关电源 PMR-5V320WCAA

PMR-5V320WCAA概述

    # PMR系列面板安装式电源技术手册解析

    产品简介


    PMR系列面板安装式电源是一款高性能、多功能的电源模块,适用于广泛的应用场景。其核心型号为PMR-5V320WC□A,提供5V直流输出电压,额定输出功率高达300W,采用单相输入设计。该系列产品以其紧凑的设计、出色的可靠性以及先进的保护机制著称,广泛应用于通信、工业控制、测试仪器以及其他需要高可靠性的设备中。

    技术参数


    输入特性
    - 输入电压范围: 88-264Vac(全范围)
    - 额定输入电压: 100-240Vac
    - 输入频率范围: 47-63Hz
    - 最大输入电流:
    - 115Vac: <4.50A
    - 230Vac: <2.50A
    - 效率:
    - 100%负载时:115Vac下典型值81.0%,230Vac下典型值84.0%
    - 功率因数(PF):
    - 115Vac下典型值0.98,230Vac下典型值0.95
    输出特性
    - 输出电压: 5Vdc(工厂出厂设置精度±1%)
    - 输出电流: 60.0A(最大功率300W)
    - 电压调整范围: 4.50-5.50Vdc
    - 纹波噪声:
    - 20MHz下:<150mVpp@25°C,<300mVpp@-10°C
    - 启动时间:
    - 115Vac下典型值3000ms,230Vac下典型值1500ms
    - 动态响应: ±1500mVpp(负载变化10%-50%和50%-100%)
    其他关键参数
    - 防护等级: IP65防水防尘设计
    - 机械尺寸: 215 x 115 x 30 mm(8.46 x 4.53 x 1.18英寸)
    - 重量: 0.76kg(1.68磅)
    - 工作温度范围: -10°C至+70°C(冷启动可达-30°C)

    产品特点和优势


    1. 高效能:
    - 高效率设计,满足全球用户对节能的需求,同时降低运行成本。
    - 主动式PFC设计确保符合IEC/EN 61000-3-2谐波电流标准,适应多种电网条件。
    2. 高可靠性:
    - 平均无故障时间(MTBF)超过700,000小时(Telcordia SR-332标准)。
    - 集成了过压、过流、过载、短路及过温保护功能,确保长时间稳定运行。
    3. 灵活适配:
    - 超宽输入电压范围,支持全球通用标准。
    - 低噪音设计(<60dBA),适合严苛的工业环境。
    4. 安全认证:
    - 通过多项国际安全认证,如TUV Bauart、UL/cUL、CCC、CE等,满足全球市场准入要求。

    应用案例和使用建议


    应用场景
    - 通信设备: 如路由器、交换机等网络设备的供电需求。
    - 工业自动化: 控制系统、传感器等的稳定供电。
    - 测试与测量: 实验室仪器设备电源供应。
    使用建议
    - 安装建议: 确保通风良好,避免散热不良导致的过热问题。
    - 负载管理: 当温度高于50°C时,需按每升高1°C减少2.5%的输出功率进行调整。
    - 接线注意事项: 使用符合AWG14-AWG12规格的电缆,并严格按照推荐扭矩连接。

    兼容性和支持


    兼容性
    - 其他设备: 与多数工业接口设备无缝兼容。
    - 安装方式: 支持垂直和水平安装,但需根据实际情况调整散热设计。
    厂商支持
    - Delta提供详尽的技术文档和售后服务,包括现场技术支持和远程指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否正常,检查负载是否超出范围 |
    | 设备无法启动 | 确认接地是否正确,重新连接输入电压 |
    | 散热风扇不运转 | 清理设备内部灰尘,检查风扇接线 |

    总结和推荐


    综合评估
    PMR-5V320WC□A作为一款高性能的面板安装式电源模块,凭借其卓越的性能、可靠的保护机制和广泛的适用性,成为众多工业和商业应用的理想选择。特别是在复杂环境下的稳定性和长寿命表现尤为突出。
    推荐结论
    强烈推荐该产品用于需要高可靠性、宽输入电压范围和紧凑设计的应用场景。其卓越的性能和完善的售后服务使其在市场上具有强大的竞争力。

    最终评分: ★★★★★
    推荐指数: 9/10
    希望这篇技术手册解析能够帮助您深入了解PMR-5V320WC□A的性能与应用!

PMR-5V320WCAA参数

参数
最大输入电压 264V(AC)
电压-输出2 -
电流-输出1 60A
电压-输出3 -
输出数量 1
电压-输出4 -
最小输入电压 88V(AC)
电压-输出1 5V
负载调节 1%
输出功率 320W
电流-输出2 -
长*宽*高 215mm*115mm*30mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

PMR-5V320WCAA数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 开关电源 DELTA ELECTRONICS/台湾台达 PMR-5V320WCAA PMR-5V320WCAA数据手册

PMR-5V320WCAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
