PJ-12V100WBNA

产品分类: 开关电源
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: 100W 1 85V(AC) 264V(AC) 100mV 8.5A 12V 底座安装 155mm*62mm*33mm
供应商型号: 3649057
供应商: 海外现货
标准整包数: 1
DELTA ELECTRONICS/台湾台达 开关电源 PJ-12V100WBNA

PJ-12V100WBNA概述


    产品简介

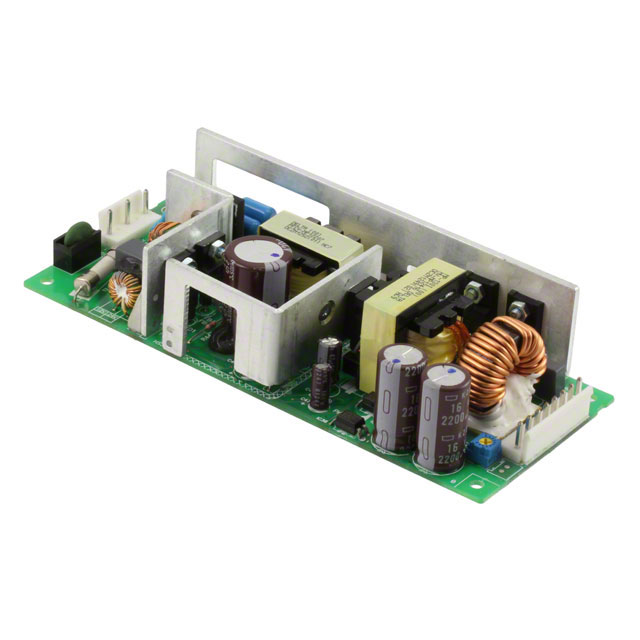

    PJ系列100W 12V开关电源
    PJ系列100W 12V开架式开关电源(型号:PJ-12V100W□□A)是一种高性能的电源解决方案,适用于多种工业和商业应用。该电源具有通用的交流输入范围(85 Vac至264 Vac),确保在全球范围内稳定运行。其主要功能包括低启动电流、低漏电流、高效率和功率因数校正(PF > 0.97)。此外,该电源具备抗谐波电流的能力,符合国际标准(IEC/EN/BS EN 61000-3-2,Class A),提供出色的可靠性和环境适应能力。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 85-264 Vac |
    | 输入频率范围 | 47-63 Hz |
    | 最大输入电流 | 1.30 A (100 Vac),0.65 A (200 Vac) |
    | 效率 | 85.0% (100 Vac),87.5% (200 Vac) |
    | 功率因数校正 | 0.99 (100 Vac),0.98 (200 Vac) |
    | 输出电压 | 12 Vdc |
    | 输出电流 | 8.50 A (102 W max.) |
    | 线性调节 | < 48 mV |
    | 负载调节 | < 100 mV |
    | 电压波动 | 102 W |
    | 启动时间 | 500 ms (100 Vac) |
    | 持续时间 | 20 ms (100 Vac) |
    | 波纹噪声(20 MHz) | < 150 mVpp (0°C 至 50°C),< 180 mVpp (-10°C 至 0°C) |
    | 静态功耗 | 3 W |

    产品特点和优势


    PJ系列100W 12V开关电源的主要优势包括:
    - 低启动电流:确保系统启动时的稳定性。
    - 低漏电流:提高安全性并减少电能浪费。
    - 高效率和功率因数校正:减少能源消耗,降低运营成本。
    - 防护涂层:PCBA上涂覆防化涂层,有效保护电路板免受化学物质和灰尘的侵蚀。
    - 远程开关控制:方便进行远程管理。
    - 多配置选择:可选配开放式、L型框架或封闭式安装。
    - 长寿命电容:提高系统的可靠性。

    应用案例和使用建议


    PJ系列100W 12V开关电源适用于各种工业应用,例如工业设备、自动化系统、通信设备等。例如,在工业环境中,这种电源可以为电机、传感器和控制系统提供可靠的电源支持。
    使用建议:
    - 在高湿度环境下使用时,应确保良好的通风。
    - 定期检查连接和接线,确保接触良好,避免因腐蚀引起的故障。
    - 在安装过程中遵循安全指南,保持必要的安全距离。

    兼容性和支持


    该电源支持广泛的电气特性和安装方式,适用于多种不同的电子设备。供应商提供全面的技术支持和维护服务,包括详细的安装指南和故障排除文档。请参阅 [www.DeltaPSU.com](http://www.DeltaPSU.com) 获取最新资料和技术支持信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动电源 | 检查连接和接线是否正确,确保电源输入和输出设置正确。 |
    | 电源输出电压不稳定 | 检查负载情况,确保负载不超过额定值。 |
    | 过温保护激活 | 减少负载或降低环境温度。 |
    | 过流保护激活 | 减少负载或更换合适的保护设备。 |

    总结和推荐


    PJ系列100W 12V开关电源是一款设计精良、性能优异的电源解决方案,特别适合工业应用。其低启动电流、低漏电流、高效率和强大的防护特性使其在市场上具有很强的竞争力。我们强烈推荐在需要高可靠性和稳定性的应用场景中使用该产品。对于任何疑问或技术支持需求,可以联系 [info@deltapsu.com](mailto:info@deltapsu.com)。

PJ-12V100WBNA参数

参数
最大输入电压 264V(AC)
最小输入电压 85V(AC)
输出功率 100W
电流-输出2 -
电压-输出4 -
电流-输出1 8.5A
电压-输出1 12V
电压-输出2 -
电压-输出3 -
输出数量 1
负载调节 100mV
长*宽*高 155mm*62mm*33mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

PJ-12V100WBNA数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 开关电源 DELTA ELECTRONICS/台湾台达 PJ-12V100WBNA PJ-12V100WBNA数据手册

PJ-12V100WBNA封装设计

查看详情并下载
Symbol
Footprint
3D Model
