KBU6G

产品分类: 整流二极管/整流桥
厂牌: DC COMPONENTS/台湾道全
产品描述:
供应商型号: KBU6G
供应商: 国内现货
标准整包数: 1000

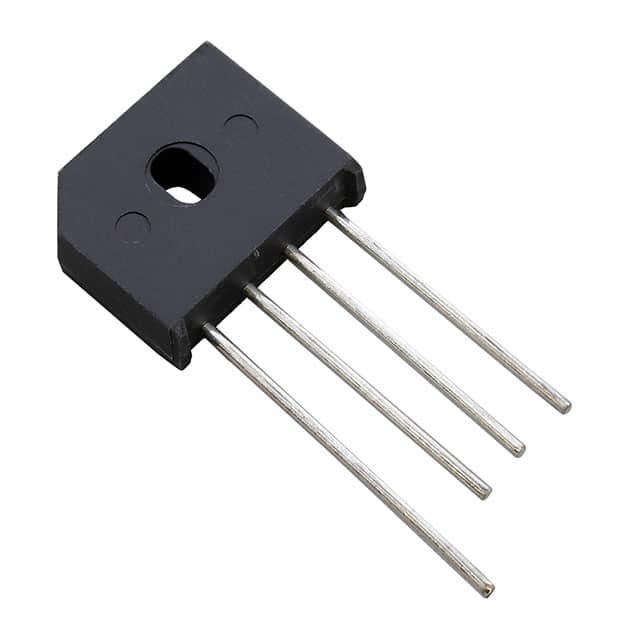

DC COMPONENTS/台湾道全 整流二极管/整流桥 KBU6G

KBU6G概述

    单相硅桥式整流器技术手册解析

    1. 产品简介


    单相硅桥式整流器是一种广泛应用于电力电子设备中的关键部件,主要用于将交流电(AC)转换为直流电(DC)。这类产品特别适用于需要稳定直流输出的应用场景,如电源供应、电动工具和家用电器等。本文档将以型号KBU6M为例,详细介绍其基本特性和应用场景。

    2. 技术参数


    以下是KBU6M单相硅桥式整流器的技术规格:
    - 额定电压范围:50V至1000V
    - 最大平均正向整流电流:6.0A(@Tc=100°C)
    - 最大反复峰值反向电压:500V
    - 最大交流输入电压(RMS):400V
    - 最大DC阻断电压:1000V
    - 最大瞬时前向电压降(每元件@2.0A DC):1.0V
    - 最大DC反向电流(@TJ=125°C):10µA
    - 典型结电容(@1MHz,4.0V反向电压):186pF
    - 最大重复峰值浪涌电流(IFSM):175A(@8.3ms单半正弦波)
    - 热阻(@TJ到Case):10°C/W
    - 工作温度范围:-55°C 至 +150°C
    - 储存温度范围:-55°C 至 +150°C

    3. 产品特点和优势


    KBU6M单相硅桥式整流器具有以下几个显著特点和优势:
    - 低泄漏电流:有助于提高电路的整体效率和可靠性。
    - 低正向电压降:减少功率损耗,提升整体能效。
    - 高浪涌耐受能力:能够在短时间内承受高达175A的峰值电流,适用于恶劣的工作环境。
    - 轻巧紧凑的设计:由模压塑料制成的外壳和小巧的尺寸,使其易于集成于各种电子设备中。

    4. 应用案例和使用建议


    KBU6M适用于多种应用场景,包括但不限于电源适配器、充电器、电动工具和家电设备。为了确保最佳性能,以下是一些使用建议:
    - 散热管理:由于工作温度范围较广,务必注意良好的散热设计,以避免过热导致的故障。
    - 负载选择:对于电容性负载,应适当降低电流以防止过载。

    5. 兼容性和支持


    KBU6M单相硅桥式整流器可与大多数通用电子设备和电源系统兼容。供应商提供了详细的技术文档和支持服务,包括安装指南和故障排查步骤。

    6. 常见问题与解决方案


    - Q: 产品在高温环境下出现过热问题怎么办?
    - A: 确保产品正确安装,并使用合适的散热器进行冷却。
    - Q: 如何处理电路中的浪涌电流?
    - A: 使用适当的保护电路,如压敏电阻,来吸收浪涌电流。
    - Q: 如何检查产品的反向电流?
    - A: 使用数字万用表测量反向电压下的电流值。

    7. 总结和推荐


    综上所述,KBU6M单相硅桥式整流器凭借其卓越的性能和耐用性,在多种电力转换应用中表现出色。无论是对成本敏感还是追求高性能的用户,它都是一个可靠的选择。因此,强烈推荐此款产品用于各类需要稳定直流输出的应用场景。

KBU6G参数

参数
If - 正向电流 -
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
配置 -
安装方式 通孔安装

KBU6G数据手册

厂牌 PDF简要描述 下载
DC COMPONENTS/台湾道全 整流二极管/整流桥 DC COMPONENTS/台湾道全 KBU6G KBU6G数据手册

KBU6G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.3391
3000+ ¥ 2.1967
10000+ ¥ 2.079
11000+ ¥ 2.0034
12000+ ¥ 1.9089
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2339.1
