CY8C4125FNI-S433T

产品分类: 微控制器(MCU)
产品描述: 1.71V~5.5V 24MHz 4KB FLASH 32KB Brown-out Detect/Reset,CapSense,LCD,LVD,POR,PWM,WDT 内部 31 1 1.71V 5.5V 24MHz I2C,IrDA,LINbus,Microwire,SPI,SSP,SmartCard,UART,USART A/D 1x10b,1x12b SAR 32bit ARM® Cortex®-M0+ 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0

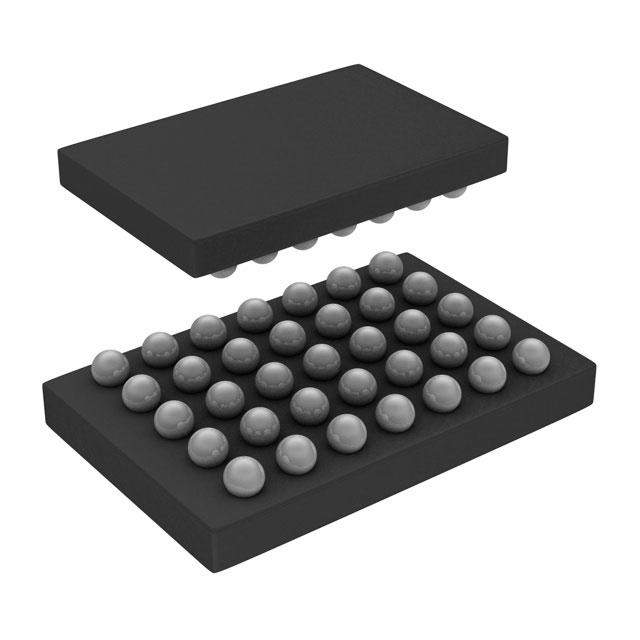

CYPRESS SEMICONDUCTOR 微控制器(MCU) CY8C4125FNI-S433T

CY8C4125FNI-S433T概述

    CY8C41xx 技术手册:PSoC™ 4100S 产品概述

    产品简介


    CY8C41xx 系列是 Infineon Technologies 的 PSoC™ 4 平台架构的一部分,它集成了 Arm® Cortex®-M0+ 内核、可编程模拟和数字组件,以及灵活的自动路由功能。该系列特别适合需要高集成度、低功耗和高性能的应用场合,例如工业控制、智能家居和物联网(IoT)设备。它能够帮助设计者实现紧凑的设计,降低总体成本,并提高系统的可靠性。

    技术参数


    - 处理器:Arm® Cortex®-M0+ 内核,最高运行频率为 48 MHz,具有单周期乘法功能。
    - 内存:最大支持 64 KB 的闪存和 8 KB 的 SRAM。
    - 模拟功能:
    - 两个连续时间块(CTB)运算放大器,带有内部和外部驱动模式。
    - 一个 12 位 1 Msps SAR ADC,支持差分和单端输入。
    - 单斜率 10 位 ADC 功能,由电容感应模块提供。
    - 两个电流 DAC (IDACs),用于通用或电容感应应用。
    - 两个低功耗比较器,在深睡眠模式下可以工作。
    - 数字功能:
    - 可编程逻辑块,允许执行布尔运算。
    - 五个多功能定时器/计数器/PWM 块,支持多种模式。
    - 三个独立的可重新配置串行通信模块(SCBs),可配置为 I2C、SPI 或 UART。
    - GPIO:最多 36 个可编程 GPIO 引脚。
    - 电源管理:低功耗 1.71V 至 5.5V 运行,深睡眠模式下的数字系统电流为 2.5μA。
    - 封装:提供 48LD TQFP、44LD TQFP、40L QFN、32 引脚 QFN 和 35 球 WLCSP 封装。

    产品特点和优势


    1. 高集成度:结合了 Arm® Cortex®-M0+ 内核、模拟和数字组件的高集成度。
    2. 灵活性:支持多种配置和自动化路由功能,增强了设计的灵活性。
    3. 高性能:12 位 1 Msps SAR ADC 和 10 位电容感应 ADC 提供了卓越的信号处理能力。
    4. 低功耗:支持多种低功耗模式,深睡眠模式下的电流仅为 2.5μA。
    5. 最佳水耐受性:电容触摸感应系统具有业内领先的信噪比(SNR)。
    6. 多功能:支持多种通信接口和计时功能,适用范围广泛。

    应用案例和使用建议


    - 工业控制:适用于工业环境中需要高可靠性的控制器。
    - 智能家居:利用电容触摸功能和多种通信接口,可用于家庭自动化设备。
    - 物联网设备:集成度高且低功耗的特点使其非常适合物联网应用。
    使用建议:
    - 在设计过程中,合理利用电容感应功能来增强用户体验。
    - 结合 ModusToolbox™ 软件进行跨平台开发,充分利用其丰富的工具库和软件组件。
    - 利用参考手册中的详细说明来优化电路布局和功耗管理。

    兼容性和支持


    CY8C41xx 系列产品具有高度的兼容性,可以与其他标准外设无缝集成。Infineon 提供了 ModusToolbox™ 软件、PSoC™ Creator 开发环境以及多种应用文档,以帮助开发者快速有效地进行设计和调试。

    常见问题与解决方案


    - 问题:如何选择合适的开发工具?
    - 解决方案:建议根据具体需求选择 ModusToolbox™ 软件或 PSoC™ Creator。两者都提供了详细的指南和资源。
    - 问题:如何进行低功耗模式下的系统调试?
    - 解决方案:查阅 AN86233 应用笔记,其中包含了关于低功耗模式和功耗减少技术的详细信息。

    总结和推荐


    总的来说,CY8C41xx 系列产品凭借其强大的性能、高度集成度和灵活性,在众多应用领域中表现出了显著的优势。特别适用于对功耗敏感和要求高集成度的应用。因此,强烈推荐该系列产品作为设计者的选择。Infineon 提供的丰富支持资源也使得该产品的开发变得简单易行。如果您正在寻找一种高效、可靠的解决方案,CY8C41xx 系列将是您的理想选择。

CY8C4125FNI-S433T参数

参数
速度 24MHz
接口类型 I2C,IrDA,LINbus,Microwire,SPI,SSP,SmartCard,UART,USART
EEPROM大小 -
内核数 1
数据转换器 A/D 1x10b,1x12b SAR
程序存储器类型 FLASH
程序存储器大小 32KB
RAM大小 4KB
外设 Brown-out Detect/Reset,CapSense,LCD,LVD,POR,PWM,WDT
振荡器类型 内部
核心处理器 ARM® Cortex®-M0+
最小工作供电电压 1.71V
电压-电源(Vcc/Vdd) 1.71V~5.5V
最大工作供电电压 5.5V
I/O数量 31
最大时钟频率 24MHz
数据总线宽度 32bit
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

CY8C4125FNI-S433T厂商介绍

Cypress Semiconductor是一家全球领先的半导体公司,专注于提供高性能、可靠的解决方案,以满足汽车、工业、消费电子和计算等市场的多样化需求。公司主营产品包括微控制器、存储器、无线和USB连接解决方案、软件和服务等。

Cypress的产品广泛应用于汽车电子、工业控制、消费电子产品、移动通信设备、计算机及其周边设备等领域。例如,在汽车领域,Cypress提供用于车辆信息娱乐系统、车身控制、安全系统的微控制器和存储器解决方案;在工业控制领域,Cypress的产品被用于自动化设备、智能电网等。

Cypress的优势在于其创新的技术、广泛的产品线和强大的研发能力。公司不断推出新的技术,以满足市场对高性能、低功耗和高可靠性产品的需求。此外,Cypress还提供全面的软件和开发工具,帮助客户快速开发和部署产品。通过这些优势,Cypress在半导体行业中建立了强大的竞争力。

CY8C4125FNI-S433T数据手册

厂牌 PDF简要描述 下载
CYPRESS SEMICONDUCTOR 微控制器(MCU) CYPRESS SEMICONDUCTOR CY8C4125FNI-S433T CY8C4125FNI-S433T数据手册

CY8C4125FNI-S433T封装设计

查看详情并下载
Symbol
Footprint
3D Model
