CY8C3866AXI-040T

产品分类: 微控制器(MCU)
产品描述: 1.71V~5.5V 67MHz 8KB FLASH 64KB CapSense,DMA,LCD,POR,PWM,WDT 内部 62 1.89V,5.5V 67MHz CANbus,EBI,EMI,I2C,LINbus,SPI,UART,USART,USB 2 x 8 A/D 16x20b,D/A 4x8b 8bit 8051 QFP 贴片安装,黏合安装
供应商型号: CY8C3866AXI-040T
供应商: 国内现货
标准整包数: 50

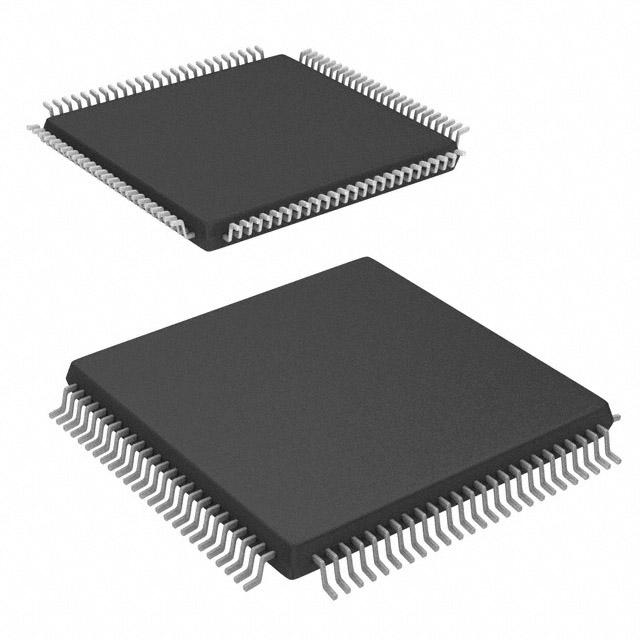

CYPRESS SEMICONDUCTOR 微控制器(MCU) CY8C3866AXI-040T

CY8C3866AXI-040T概述


    产品简介


    PSoC® 3(Programmable System-on-Chip)是由Cypress半导体公司开发的一款高度集成的单芯片嵌入式系统。它集成了可配置的模拟和数字外设、存储器和微控制器于一身,适用于多种应用领域,如消费电子、工业控制和医疗设备。PSoC® 3提供了一个高度灵活且可编程的系统架构,使得开发者能够快速定制所需的电路功能,从而显著降低设计成本、提高系统质量。

    技术参数


    - 工作电压范围:1.71 V至5.5 V,具有多达六个电源域
    - 温度范围:环境温度从-40°C到85°C
    - 工作频率:直流到67 MHz
    - 功耗模式:
    - 活动模式下,6 MHz时1.2 mA,48 MHz时12 mA
    - 睡眠模式下,电流消耗为1 µA
    - 休眠模式下,电流消耗仅为200 nA,并保留RAM
    - 提升调节器:输入电压从0.5 V提升到5 V输出
    - CPU:8位8051处理器,支持多达32个中断输入
    - DMA控制器:24通道
    - 数字滤波处理器:24位64级固定点数字滤波处理器
    - 内存:高达64 KB程序闪存、8 KB额外闪存用于ECC、8 KB RAM、2 KB EEPROM
    - 数字外设:四个16位定时器、计数器和PWM块;I2C总线速度可达1 Mbps;USB 2.0认证全速接口;完整CAN 2.0b协议;16到24个通用数字块
    - 可编程时钟:内部振荡器频率3到62 MHz,外部晶体振荡器4到25 MHz,PLL时钟生成最高67 MHz
    - 模拟外设:可配置的8至20位Δ-Σ ADC;最多四个8位DAC;最多四个比较器;最多四个运算放大器;最多四个可编程模拟块
    - 接口和I/O:29到72个I/O引脚,最多62个通用I/O;8个高性能I/O引脚;两个USB I/O引脚

    产品特点和优势


    PSoC® 3的主要优势在于其高度集成性和可编程能力。这些特性使其在多个方面具有竞争优势:
    - 高灵活性:通过配置模拟和数字外设,可以实现高度定制化的电路设计。
    - 低功耗:超低功耗特性使其在电池供电设备中表现优秀。
    - 宽泛的工作电压和温度范围:适用于广泛的环境条件。
    - 强大的处理能力:支持高达67 MHz的时钟速度,保证高效的数据处理和实时响应。
    - 丰富的接口支持:具备多种通信接口,适合多样化的应用需求。

    应用案例和使用建议


    应用案例
    1. 智能家居设备:例如智能插座或温控器,通过CapSense支持的触摸按键和LCD显示屏进行人机交互。
    2. 健康监测设备:如血糖仪或心率监测器,利用精准的ADC和可编程模拟外设来采集生理信号。
    3. 工业自动化设备:采用高精度的计时器和PWM模块,实现精确的时间控制和运动控制。
    使用建议
    - 在选择传感器和其他外围设备时,要确保它们的工作电压和频率与PSoC® 3兼容。
    - 利用PSoC Creator工具进行设计,简化硬件和软件开发流程。
    - 考虑电源管理策略,以减少功耗并延长电池寿命。

    兼容性和支持


    PSoC® 3与多种电子元器件和设备兼容,包括不同的传感器、显示器和通信模块。Cypress公司提供了全面的支持和服务,包括免费的PSoC Creator工具、详细的文档和技术参考手册,以及在线开发社区和客户支持服务。

    常见问题与解决方案


    1. 问题:在编程过程中遇到错误代码0x02。
    - 解决方案:检查代码是否有语法错误,或者尝试重新下载固件。

    2. 问题:功耗超出预期。
    - 解决方案:优化睡眠模式设置,启用功率管理功能,并调整外部组件的工作电压。
    3. 问题:ADC读数不准确。
    - 解决方案:检查外部参考电压源的稳定性,或者尝试重新配置ADC参数。

    总结和推荐


    总体而言,PSoC® 3是一款高度集成、低功耗、多功能的嵌入式系统解决方案。其卓越的可编程能力和丰富的功能使其成为众多应用领域的理想选择。对于寻求灵活设计和高效能的应用,强烈推荐使用PSoC® 3。Cypress公司提供的全面支持和资源将进一步提升开发效率和用户体验。

CY8C3866AXI-040T参数

参数
RAM大小 8KB
最大工作供电电压 1.89V,5.5V
最大时钟频率 67MHz
I/O数量 62
数据转换器 A/D 16x20b,D/A 4x8b
接口类型 CANbus,EBI,EMI,I2C,LINbus,SPI,UART,USART,USB
EEPROM大小 2 x 8
内核数 -
速度 67MHz
数据总线宽度 8bit
最小工作供电电压 -
程序存储器大小 64KB
核心处理器 8051
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 1.71V~5.5V
振荡器类型 内部
外设 CapSense,DMA,LCD,POR,PWM,WDT
通用封装 QFP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CY8C3866AXI-040T厂商介绍

Cypress Semiconductor是一家全球领先的半导体公司,专注于提供高性能、可靠的解决方案,以满足汽车、工业、消费电子和计算等市场的多样化需求。公司主营产品包括微控制器、存储器、无线和USB连接解决方案、软件和服务等。

Cypress的产品广泛应用于汽车电子、工业控制、消费电子产品、移动通信设备、计算机及其周边设备等领域。例如,在汽车领域,Cypress提供用于车辆信息娱乐系统、车身控制、安全系统的微控制器和存储器解决方案;在工业控制领域,Cypress的产品被用于自动化设备、智能电网等。

Cypress的优势在于其创新的技术、广泛的产品线和强大的研发能力。公司不断推出新的技术,以满足市场对高性能、低功耗和高可靠性产品的需求。此外,Cypress还提供全面的软件和开发工具,帮助客户快速开发和部署产品。通过这些优势,Cypress在半导体行业中建立了强大的竞争力。

CY8C3866AXI-040T数据手册

厂牌 PDF简要描述 下载
CYPRESS SEMICONDUCTOR 微控制器(MCU) CYPRESS SEMICONDUCTOR CY8C3866AXI-040T CY8C3866AXI-040T数据手册

CY8C3866AXI-040T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 68.04
500+ ¥ 56.5639
库存: 360
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 3402
