CY14B108N-ZSP45XI

产品分类: 静态随机存储器(SRAM)
产品描述: 8Mb (512K x 16) 512Kx16 2.7V 57mA 3.6V Parallel 16bit TSOP-54 贴片安装 22.517mm*10.262mm*1.05mm
供应商型号: CY14B108N-ZSP45XI
供应商: 国内现货
标准整包数: 540

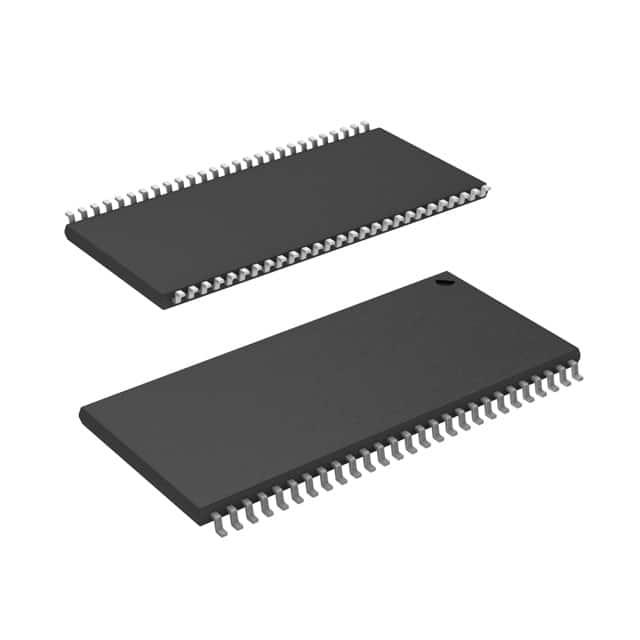

CYPRESS SEMICONDUCTOR 静态随机存储器(SRAM) CY14B108N-ZSP45XI

CY14B108N-ZSP45XI概述


    产品简介


    CY14B108L 和 CY14B108N 是由赛普拉斯半导体公司(Cypress Semiconductor Corporation)生产的 8 兆位非易失性静态随机存取存储器(nvSRAM),具备高可靠性。这类器件主要用于需要高可靠性和快速数据存储的应用场景,如工业自动化、医疗设备、网络通信系统等。它们以 1024 K × 8 或 512 K × 16 的配置方式组织内部结构,支持快速读写操作,并且具有数据自动存储功能,确保数据在断电时也能被安全保存。

    技术参数


    - 访问时间:20ns, 25ns, 45ns
    - 存储组织:
    - CY14B108L:1024 K × 8
    - CY14B108N:512 K × 16
    - 存储模式:可通过软件、设备引脚或电源断电时自动存储
    - 复位模式:可由软件或上电复位
    - 无限循环次数:无限读、写和复位周期
    - 耐久性:高达 100 万次存储周期
    - 数据保留:20 年
    - 工作电压:单 3V ±20%,−10%
    - 工作温度范围:工业级温度范围
    - 封装形式:
    - 44-/54-pin 薄型小外形封装(TSOP)Type II
    - 48-ball 细间距球栅阵列(FBGA)
    - 合规性:无铅且符合有害物质限制(RoHS)

    产品特点和优势


    - 高速访问:20ns, 25ns, 45ns 的快速访问时间使其适用于高速应用。
    - 可靠的非易失性存储:采用 QuantumTrap 技术实现高可靠性的非易失性存储,能够提供长达 20 年的数据保留期。
    - 无限循环:提供无限次的读、写和复位操作,使得它非常适合于高可靠性需求的应用。
    - 自动存储:在电源断电时自动进行数据存储,确保数据不丢失。
    - 多种接口选项:提供多种封装形式,满足不同应用的需求。

    应用案例和使用建议


    应用案例
    CY14B108L/CY14B108N 常用于工业自动化、医疗设备、网络通信系统等场景,这些场景对数据的可靠性和实时性要求较高。
    使用建议
    1. 存储电容器连接:确保存储电容器(VCAP)正确连接到 VCAP 引脚,否则自动存储(AutoStore)功能将无法正常工作。
    2. 读序列:使用特定的读序列(如 Software STORE 和 RECALL)来初始化存储和复位操作,避免其他读写操作干扰序列。
    3. 数据保护:通过设置适当的控制信号(如 WE、CE 和 OE)来保护数据,确保数据的安全读取和写入。

    兼容性和支持


    CY14B108L/CY14B108N 支持多种封装形式,这使得它能够方便地集成到不同的硬件平台上。赛普拉斯公司还提供了全面的技术文档和支持服务,包括详细的开发工具和设计指南,帮助客户顺利集成和使用该产品。

    常见问题与解决方案


    1. 问题:电源断电后数据未自动存储
    - 解决方法:检查存储电容器(VCAP)是否正确连接并充电。如果未连接电容器,必须禁用自动存储功能。

    2. 问题:读取特定地址序列时无法启动 Software STORE 或 RECALL
    - 解决方法:确保在执行读序列时没有其他读写操作干扰,严格按照手册中描述的顺序进行读取。
    3. 问题:AutoStore 功能不工作
    - 解决方法:根据手册中的 Errata 部分检查相关条件和可能的工作绕过方法。

    总结和推荐


    CY14B108L/CY14B108N 以其高速访问、高可靠性以及长数据保留期等特点,在众多应用领域中表现出色。其支持自动存储功能,确保数据安全,非常适合那些对数据可靠性有高要求的应用场合。综上所述,强烈推荐使用 CY14B108L/CY14B108N 来提升系统的可靠性和性能。

CY14B108N-ZSP45XI参数

参数
最小工作供电电压 2.7V
组织 512Kx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 8Mb (512K x 16)
最大供电电流 57mA
最大时钟频率 -
最大工作供电电压 3.6V
长*宽*高 22.517mm*10.262mm*1.05mm
通用封装 TSOP-54
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

CY14B108N-ZSP45XI厂商介绍

Cypress Semiconductor是一家全球领先的半导体公司,专注于提供高性能、可靠的解决方案,以满足汽车、工业、消费电子和计算等市场的多样化需求。公司主营产品包括微控制器、存储器、无线和USB连接解决方案、软件和服务等。

Cypress的产品广泛应用于汽车电子、工业控制、消费电子产品、移动通信设备、计算机及其周边设备等领域。例如,在汽车领域,Cypress提供用于车辆信息娱乐系统、车身控制、安全系统的微控制器和存储器解决方案;在工业控制领域,Cypress的产品被用于自动化设备、智能电网等。

Cypress的优势在于其创新的技术、广泛的产品线和强大的研发能力。公司不断推出新的技术,以满足市场对高性能、低功耗和高可靠性产品的需求。此外,Cypress还提供全面的软件和开发工具,帮助客户快速开发和部署产品。通过这些优势,Cypress在半导体行业中建立了强大的竞争力。

CY14B108N-ZSP45XI数据手册

厂牌 PDF简要描述 下载
CYPRESS SEMICONDUCTOR 静态随机存储器(SRAM) CYPRESS SEMICONDUCTOR CY14B108N-ZSP45XI CY14B108N-ZSP45XI数据手册

CY14B108N-ZSP45XI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
540+ $ 42.372 ¥ 355.9248
库存: 2700
起订量: 540 增量: 0
交货地:
最小起订量为:540
合计: ¥ 192199.39
直接购买
加入购物车
