CY7C65213-32LTXI

产品分类: 其他接口芯片
产品描述: Full Speed USB Controller USB 2.0 3.3V/5V Tray 32-Pin QFN EP
供应商型号: 2345648
供应商: 海外现货
标准整包数: 1

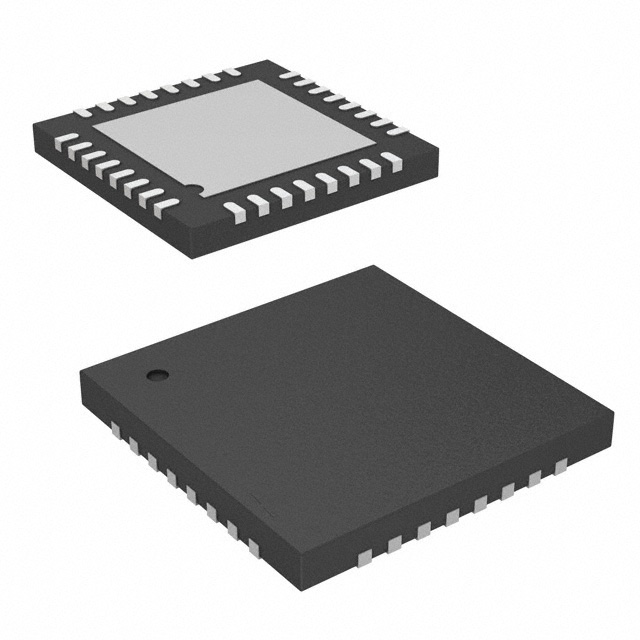

CYPRESS SEMICONDUCTOR 其他接口芯片 CY7C65213-32LTXI

CY7C65213-32LTXI概述

    USB-UART LP Bridge Controller:产品综述

    1. 产品简介


    USB-UART LP Bridge Controller(CY7C65213 和 CY7C65213A) 是由Cypress半导体公司设计的一款全集成USB到UART的桥接控制器,能够通过最少的外部组件将传统的UART设备升级至支持USB通信。这些控制器符合USB 2.0规范,并且广泛应用于各种USB设备和系统中。

    2. 技术参数


    - 接口与支持的电气特性:
    - USB 2.0认证,全速(12 Mbps)
    - 支持CDC(通信设备类)、PHDC(个人健康设备类)及厂商设备类
    - 符合USB充电规范Rev. 1.2
    - 集成USB终止电阻
    - 单通道可配置的UART接口
    - 数据速率高达3 Mbps
    - 每个发送和接收缓冲区256字节
    - 串行通信支持多种数据格式、停止位、奇偶校验选项
    - 工作条件与兼容性:
    - 电压范围:1.71 V 至 5.50 V
    - 工作温度范围:商业级0°C 至 70°C,工业级–40°C 至 85°C
    - 支持的操作系统包括Windows、Mac OS-X、Linux和Android
    - 提供Windows专用配置工具
    - 电源模式:自供电或总线供电
    - USB挂起模式,以降低功耗

    3. 产品特点和优势


    - 广泛的应用支持: 包括医疗设备、电池供电设备、POS终端及工业测试测量设备
    - 增强的功能: CY7C65213A 增加了对RS-485的支持,使得应用更加灵活
    - 易于配置: 配备专用的配置工具,可配置串口设置、充电检测和GPIO端口等
    - 兼容性强: 支持多种操作系统,并提供相应的驱动程序

    4. 应用案例和使用建议


    - 应用案例: 血糖仪、便携式设备、USB转串口电缆等
    - 使用建议: 在选择应用案例时,考虑温度范围和功耗需求。确保在系统设计时正确配置GPIO端口和串行通信参数以提高效率。

    5. 兼容性和支持


    - 兼容性: 与USB 2.0和USB 3.0主机控制器兼容
    - 支持: 提供软件驱动和配置工具,包括支持Windows、Linux、Mac OS-X和Android系统

    6. 常见问题与解决方案


    - 问题: 连接不稳定
    - 解决方案: 确保正确的硬件连接和适当的波特率设置
    - 问题: 设备无法识别
    - 解决方案: 更新驱动程序并检查设备管理器中的设置

    7. 总结和推荐


    总结: USB-UART LP Bridge Controller是为现有UART设备提供USB接口的理想选择,具备强大的功能和广泛的兼容性。
    推荐: 强烈推荐使用CY7C65213A版本,因其增加了对RS-485的支持,使应用范围更广。对于需要高可靠性和多样性的应用,这是最佳的选择。

CY7C65213-32LTXI参数

参数
长*宽*高 5mm*5mm*900μm
通用封装 QFN-32
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

CY7C65213-32LTXI厂商介绍

Cypress Semiconductor是一家全球领先的半导体公司,专注于提供高性能、可靠的解决方案,以满足汽车、工业、消费电子和计算等市场的多样化需求。公司主营产品包括微控制器、存储器、无线和USB连接解决方案、软件和服务等。

Cypress的产品广泛应用于汽车电子、工业控制、消费电子产品、移动通信设备、计算机及其周边设备等领域。例如,在汽车领域,Cypress提供用于车辆信息娱乐系统、车身控制、安全系统的微控制器和存储器解决方案;在工业控制领域,Cypress的产品被用于自动化设备、智能电网等。

Cypress的优势在于其创新的技术、广泛的产品线和强大的研发能力。公司不断推出新的技术,以满足市场对高性能、低功耗和高可靠性产品的需求。此外,Cypress还提供全面的软件和开发工具,帮助客户快速开发和部署产品。通过这些优势,Cypress在半导体行业中建立了强大的竞争力。

CY7C65213-32LTXI数据手册

厂牌 PDF简要描述 下载
CYPRESS SEMICONDUCTOR 其他接口芯片 CYPRESS SEMICONDUCTOR CY7C65213-32LTXI CY7C65213-32LTXI数据手册

CY7C65213-32LTXI封装设计

查看详情并下载
Symbol
Footprint
3D Model
