CY7C1069GN30-10BVXI

产品分类: 静态随机存储器(SRAM)
产品描述: 16Mb (2M x 8) 2 M x 8 2.2V 110mA 3.6V Parallel VFBGA-48 贴片安装
供应商型号: CY7C1069GN30-10BVXI
供应商: 国内现货
标准整包数: 4800

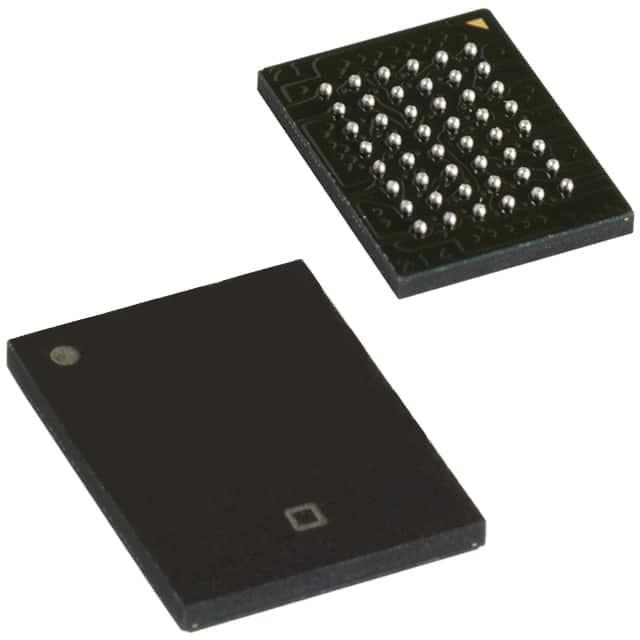

CYPRESS SEMICONDUCTOR 静态随机存储器(SRAM) CY7C1069GN30-10BVXI

CY7C1069GN30-10BVXI概述

    CY7C1069GN:高性能静态RAM技术手册

    1. 产品简介


    CY7C1069GN是一款由Cypress Semiconductor Corporation生产的高可靠性、高性能的静态随机存储器(SRAM)芯片。该芯片组织形式为2,097,152字×8位,适用于需要高速数据读写及低功耗操作的应用场景。产品广泛应用于各种计算设备、通信系统、工业控制设备等领域。

    2. 技术参数


    以下是CY7C1069GN的主要技术参数:
    - 存储容量:16-Mbit (2M × 8)
    - 最高访问时间:10 ns
    - 最大工作电流:110 mA
    - 最大CMOS待机电流:30 mA
    - 工作电压范围:2.2 V至3.6 V
    - 数据保持电压:1.0 V
    - 工作温度范围:工业级,-40°C 至 +85°C
    - 输出高电平:2.0 V至VCC
    - 输出低电平:0.4 V至VCC
    - 输入高电平:2.0 V至VCC + 0.3 V
    - 输入低电平:-0.3 V至0.6 V(2.2 V至2.7 V)
    - 典型工作电流:90 mA(100 MHz时)
    - 典型待机电流:20 mA(CMOS输入时)

    3. 产品特点和优势


    - 高效率:具有10 ns的快速访问时间和90 mA的工作电流,确保高效的数据处理能力。
    - 低功耗:自动电源关闭功能使得在非选择状态下减少能耗,CMOS输入时待机电流低至20 mA。
    - 数据保持能力:即使在低至1.0 V的情况下也能保证数据完整性。
    - 灵活的接口设计:兼容TTL输入和输出,方便与其他TTL设备连接。
    - 易于扩展:通过CE1和CE2引脚,可以实现简单的内存扩展。
    - 多样化的封装选择:提供无铅的54针TSOP II和48球VFBGA两种封装形式,适用于不同的应用需求。

    4. 应用案例和使用建议


    CY7C1069GN非常适合于那些对数据读写速度要求极高的应用场景,例如工业控制系统、数据记录仪、通信模块等。在这些应用场景中,可以利用其快速的响应能力和低功耗特性来提高系统的整体性能。
    - 数据采集系统:可快速存储和检索传感器收集的数据,提高系统的响应速度。
    - 网络路由器:高速缓存转发数据包,确保数据传输的连续性和稳定性。
    - 图像处理系统:快速存取图像数据,提高处理效率。
    建议在使用时,确保所有信号线的切换时间不超过3 ns,并参考文档中的电气特性和负载条件,以确保最佳的性能表现。

    5. 兼容性和支持


    CY7C1069GN的TTL兼容输入和输出使其能够轻松集成到现有的硬件系统中。厂商提供了详尽的技术支持和文档,用户可以在Cypress官网获取最新的技术资料和支持服务。

    6. 常见问题与解决方案


    - 问题1:无法读取数据
    - 解决方法:检查CE1和CE2的状态是否正确,确保输出使能OE处于有效状态(低电平),同时检查地址和数据引脚是否有正确的信号。

    - 问题2:功耗过高
    - 解决方法:确认供电电压是否在正常范围内,调整电源管理策略,如在非活动状态下使用自动关机功能。

    7. 总结和推荐


    总体来说,CY7C1069GN是一款性能卓越、低功耗的静态RAM芯片,非常适合对性能有高要求的应用场合。其出色的电气特性和多种封装选择使其成为市场上极具竞争力的产品。强烈推荐给需要高性能存储解决方案的设计工程师们。
    希望这篇技术手册能够帮助您更好地了解和使用CY7C1069GN。如果您有任何疑问或需要进一步的支持,请联系Cypress官方技术支持团队。

CY7C1069GN30-10BVXI参数

参数
最大供电电流 110mA
最大时钟频率 -
最大工作供电电压 3.6V
最小工作供电电压 2.2V
组织 2 M x 8
数据总线宽度 -
接口类型 Parallel
存储容量 16Mb (2M x 8)
通用封装 VFBGA-48
安装方式 贴片安装
零件状态 在售
包装方式 托盘

CY7C1069GN30-10BVXI厂商介绍

Cypress Semiconductor是一家全球领先的半导体公司,专注于提供高性能、可靠的解决方案,以满足汽车、工业、消费电子和计算等市场的多样化需求。公司主营产品包括微控制器、存储器、无线和USB连接解决方案、软件和服务等。

Cypress的产品广泛应用于汽车电子、工业控制、消费电子产品、移动通信设备、计算机及其周边设备等领域。例如,在汽车领域,Cypress提供用于车辆信息娱乐系统、车身控制、安全系统的微控制器和存储器解决方案;在工业控制领域,Cypress的产品被用于自动化设备、智能电网等。

Cypress的优势在于其创新的技术、广泛的产品线和强大的研发能力。公司不断推出新的技术,以满足市场对高性能、低功耗和高可靠性产品的需求。此外,Cypress还提供全面的软件和开发工具,帮助客户快速开发和部署产品。通过这些优势,Cypress在半导体行业中建立了强大的竞争力。

CY7C1069GN30-10BVXI数据手册

厂牌 PDF简要描述 下载
CYPRESS SEMICONDUCTOR 静态随机存储器(SRAM) CYPRESS SEMICONDUCTOR CY7C1069GN30-10BVXI CY7C1069GN30-10BVXI数据手册

CY7C1069GN30-10BVXI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4800+ $ 38.1 ¥ 320.04
库存: 24000
起订量: 4800 增量: 0
交货地:
最小起订量为:4800
合计: ¥ 1536192
