CY14V101QS-BK108XQ

产品分类: 静态随机存储器(SRAM)
产品描述: 1Mb (128K x 8) 128Kx8 2.7V 33mA 3.6V 108MHz SPI 8bit BGA 贴片安装
供应商型号: CY14V101QS-BK108XQ
供应商: 国内现货
标准整包数: 1
CYPRESS SEMICONDUCTOR 静态随机存储器(SRAM) CY14V101QS-BK108XQ

CY14V101QS-BK108XQ概述

    高质量技术文章:CY14V101QS 1-Mbit Quad SPI nvSRAM

    1. 产品简介


    CY14V101QS 是一款由Cypress半导体公司生产的1兆位(128K × 8)四线串行非易失性静态随机存取存储器(nvSRAM)。该产品广泛应用于工业控制、自动化系统和通信设备等领域,特别适合需要高可靠性数据存储和高速读写操作的应用场合。

    2. 技术参数


    - 密度:1 Mbit (128K × 8)
    - 带宽:
    - 最高时钟频率:108 MHz
    - 读写速度:54 Mbps
    - 串行外围接口:
    - 支持时钟极性和相位模式0和3
    - 支持单通道SPI、双通道SPI(DPI)和四通道SPI(QPI)
    - 高可靠性:
    - 无限次读写周期
    - 闪存量子陷阱单元提供1百万次STORE周期
    - 数据保留时间:在85°C环境下可达20年
    - 温度范围:
    - 扩展工业级:-40°C 至 105°C
    - 工业级:-40°C 至 85°C
    - 供电电压:
    - 核心供电电压(VCC):2.7 V至3.6 V
    - I/O供电电压(VCCQ):1.71 V至2.0 V
    - 封装:
    - 16引脚SOIC

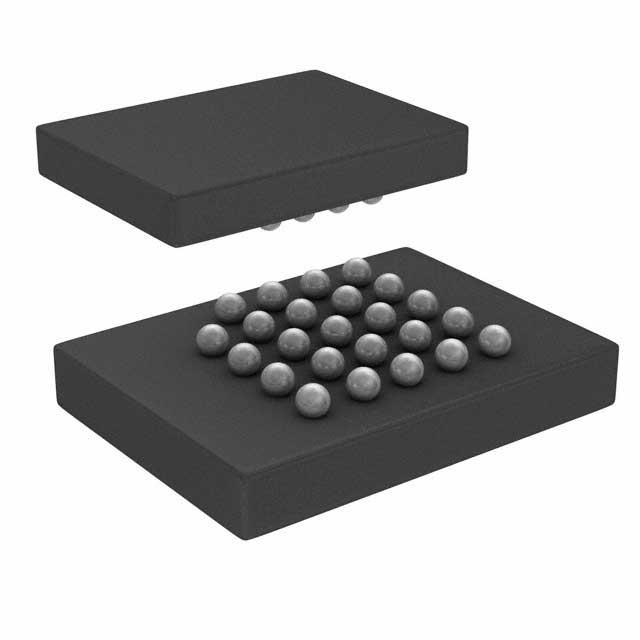

    - 24球FBGA

    3. 产品特点和优势


    - 高速度和高可靠性:108 MHz的高时钟频率使得读写操作能够达到54 Mbps的速度。其内部存储单元设计允许无限次数的读写操作。
    - 数据保护:支持硬件和软件写保护机制,通过WP引脚和WDI指令实现。此外,通过状态寄存器保护块提供额外的数据安全性。
    - 低功耗模式:支持睡眠和休眠模式,大大降低了功耗。
    - 灵活的操作模式:支持单通道SPI、双通道SPI和四通道SPI操作模式,提供了极大的灵活性。

    4. 应用案例和使用建议


    - 应用案例:CY14V101QS广泛应用于工业控制系统、自动化设备和通信模块。例如,在自动化设备中,它可用于实时数据记录和紧急情况下的数据保护。
    - 使用建议:
    - 确保正确连接VCC和VCCQ电源,以确保设备稳定运行。
    - 在进行STORE操作前,确保至少进行了一次写操作。
    - 在电源出现异常时,使用AutoStore功能自动保存数据,以防止数据丢失。

    5. 兼容性和支持


    - 兼容性:CY14V101QS支持标准SPI、DPI和QPI接口,易于与其他串行通信设备集成。
    - 支持:Cypress半导体公司提供了详尽的技术文档和支持资源,包括故障排除指南和用户手册。

    6. 常见问题与解决方案


    - 问题1:设备无法正常读取数据。
    - 解决方案:检查是否已执行正确的读取指令,确认时钟信号和地址信号正确无误。
    - 问题2:设备在进行STORE操作时出现问题。
    - 解决方案:确保AutoStore功能所需的外部电容已正确连接并充电,或者手动执行STORE指令。
    - 问题3:设备在进入休眠模式后无法正常唤醒。
    - 解决方案:检查设备的电源管理和唤醒信号配置是否正确。

    7. 总结和推荐


    CY14V101QS凭借其高可靠性、高速度和低功耗等特点,在许多工业和自动化应用中表现出色。如果您需要一种既可靠又高效的非易失性存储解决方案,CY14V101QS是一个值得考虑的选择。无论是用于数据记录还是系统安全,这款nvSRAM都能满足您的需求。强烈推荐使用CY14V101QS,尤其是在对数据完整性和可靠性要求较高的场合。

CY14V101QS-BK108XQ参数

参数
最大供电电流 33mA
最大时钟频率 108MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 128Kx8
数据总线宽度 8bit
接口类型 SPI
存储容量 1Mb (128K x 8)
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

CY14V101QS-BK108XQ厂商介绍

Cypress Semiconductor是一家全球领先的半导体公司,专注于提供高性能、可靠的解决方案,以满足汽车、工业、消费电子和计算等市场的多样化需求。公司主营产品包括微控制器、存储器、无线和USB连接解决方案、软件和服务等。

Cypress的产品广泛应用于汽车电子、工业控制、消费电子产品、移动通信设备、计算机及其周边设备等领域。例如,在汽车领域,Cypress提供用于车辆信息娱乐系统、车身控制、安全系统的微控制器和存储器解决方案;在工业控制领域,Cypress的产品被用于自动化设备、智能电网等。

Cypress的优势在于其创新的技术、广泛的产品线和强大的研发能力。公司不断推出新的技术,以满足市场对高性能、低功耗和高可靠性产品的需求。此外,Cypress还提供全面的软件和开发工具,帮助客户快速开发和部署产品。通过这些优势,Cypress在半导体行业中建立了强大的竞争力。

CY14V101QS-BK108XQ数据手册

厂牌 PDF简要描述 下载
CYPRESS SEMICONDUCTOR 静态随机存储器(SRAM) CYPRESS SEMICONDUCTOR CY14V101QS-BK108XQ CY14V101QS-BK108XQ数据手册

CY14V101QS-BK108XQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
