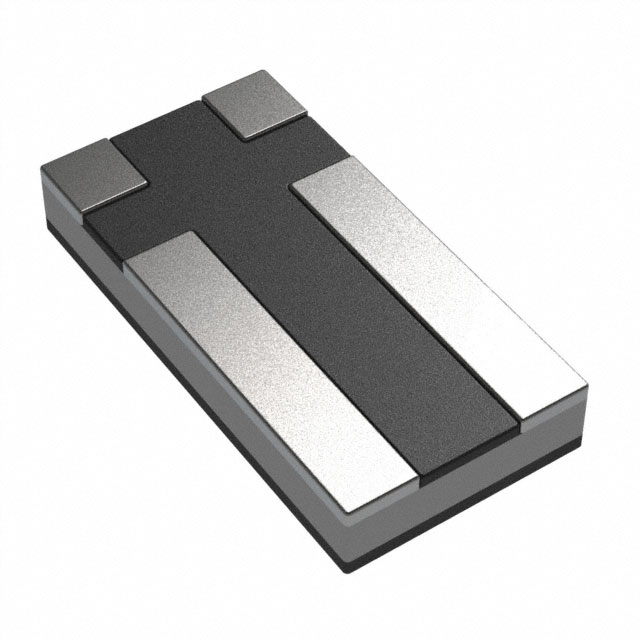

RL1632T4F-R001-FNH

产品分类: 贴片电阻
厂牌: CYNTEC/台湾乾坤科技
产品描述: 1mΩ ±1% 1W ±150ppm/℃ 0612 贴片安装 3.2mm*1.6mm*900μm
供应商型号: 2037-RL1632T4F-R001-FNHTR-ND
供应商: Digi-Key
标准整包数: 4000
CYNTEC/台湾乾坤科技 贴片电阻 RL1632T4F-R001-FNH

RL1632T4F-R001-FNH概述

    乾坤科技股份有限公司 SMH60000TFNH 技术手册

    产品简介


    乾坤科技股份有限公司的SMH60000TFNH是一款1W、0612封装、四终端低电阻贴片电阻器,具有无铅/无卤特性。适用于各类电子设备中的电流传感应用,如电源管理、信号处理等。该产品设计紧凑,能够承受严苛的工作环境,提供高精度和稳定性。

    技术参数


    - 尺寸:1.6mm x 3.2mm
    - 功率额定值:1W
    - 电阻值范围:0.5mΩ 至 5mΩ
    - 温度系数:±300ppm/℃(最低档)至 ±100ppm/℃(最高档)
    - 电阻容差:±1%, ±2%, ±3%, ±5%
    - 绝缘电阻:大于100MΩ
    - 额定电压:依据公式(PR)1/2计算
    - 操作温度范围:-55℃至+150℃
    - 存储温度范围:-55℃至+150℃
    - 电镀:锡镀层

    产品特点和优势


    - 高可靠性:通过多项严格测试,包括短时过载、热冲击、低温存储、负载寿命等测试。
    - 宽温度范围适应性:可在极端温度条件下正常工作。
    - 无铅/无卤特性:符合环保要求。
    - 精确度高:电阻值误差控制在±1%至±5%之间。
    - 高绝缘性:绝缘电阻大于100MΩ,确保良好的电气隔离。

    应用案例和使用建议


    - 应用案例:该电阻器广泛应用于电源管理、LED驱动电路、电流传感和信号调理等领域。
    - 使用建议:
    - 在焊接过程中,建议采用245℃±5℃的焊接温度,保持浸入时间为3秒±0.5秒。
    - 确保焊接过程中没有电路设计在焊盘之间,以避免电路短路。
    - 在高温环境下工作时,需要根据温度进行降额使用,参照图2所示的降额曲线。

    兼容性和支持


    - 兼容性:该产品与主流的PCB制造工艺兼容,适用于各种通用焊盘设计。
    - 支持和维护:乾坤科技股份有限公司提供全面的技术支持和售后服务,包括产品安装指导和技术咨询。

    常见问题与解决方案


    1. 问题:电阻器在高温环境中工作不稳定。
    - 解决方案:参考图2的降额曲线,适当降低负载功率,确保在安全温度范围内运行。
    2. 问题:焊接后发现电阻器出现开路现象。
    - 解决方案:检查焊接过程是否符合标准,特别是焊接时间和温度控制。
    3. 问题:电阻值测量结果不准确。
    - 解决方案:确保测量仪器的精度,并注意周围环境对测量的影响。

    总结和推荐


    综上所述,乾坤科技的SMH60000TFNH电阻器以其高可靠性、广泛的温度适应性、无铅/无卤特性和出色的绝缘性能,成为电流传感和信号调理的理想选择。无论是在苛刻的工业环境还是在消费电子产品中,这款电阻器都能表现出色。强烈推荐用于需要高精度和高可靠性的应用场合。

RL1632T4F-R001-FNH参数

参数
电阻值 1mΩ
精度 ±1%
额定功率 1W
温度系数 ±150ppm/℃
长*宽*高 3.2mm*1.6mm*900μm
通用封装 0612
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RL1632T4F-R001-FNH数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电阻 CYNTEC/台湾乾坤科技 RL1632T4F-R001-FNH RL1632T4F-R001-FNH数据手册

RL1632T4F-R001-FNH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1653 ¥ 1.3696
库存: 16000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 5478.4
