HBLE041B-100MSA

产品分类:
厂牌: CYNTEC/台湾乾坤科技
产品描述:
供应商型号: D-HBLE041B-100MSA
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技  HBLE041B-100MSA

HBLE041B-100MSA概述

    Power Choke Coil HBLE041B MSA 型号技术手册

    产品简介


    Power Choke Coil HBLE041B MSA 是一款高性能电感器,专为高效率和低功耗设计。这款电感器采用金属粉末芯材料,具有低轮廓、低损耗的特点,适用于笔记本电脑CPU的DC/DC转换器、板载电源模块及服务器的VRM(Voltage Regulator Module)等领域。

    技术参数


    | 参数 | HBLE041B-R47MSA | HBLE041B-R60MSA | HBLE041B-1R0MSA | HBLE041B-2R2MSA | HBLE041B-3R3MSA | HBLE041B-4R7MSA | HBLE041B-100MSA |

    | 电感量 (μH) | 0.47 | 0.60 | 1.0 | 2.2 | 3.3 | 4.7 | 10.0 |
    | 直流电阻 (mΩ) | 15 | 17 | 27 | 52 | 82 | 94 | 200 |
    | 饱和电流 (A) | 9.4 (max) | 6.5 (max) | 4.6 (max) | 4.0 (max) | 3.0 (max) | 2.5 (max) | 1.6 (max) |
    | 温升电流 (A) | 9.2 (max) | 7.65 (max) | 4.1 (max) | 3.8 (max) | 3.1 (max) | 2.9 (max) | 1.8 (max) |
    注:
    - 所有测试数据均参考25℃环境温度。
    - 测试条件:100KHz,1.0Vrms。
    - 测量温升条件:ΔT约为40℃。
    - 操作温度范围:-55℃至+125℃。

    产品特点和优势


    1. 高效率:采用金属粉末芯材料,能够实现高饱和电流和低损耗,从而提高电路的效率。
    2. 低轮廓设计:外形尺寸仅为4.3mm x 4.3mm x 1.2mm,适合紧凑型应用。
    3. 低直流电阻:低DCR有助于减少功率损耗。
    4. 环保材料:100%无铅设计,符合RoHS标准,对环境友好。

    应用案例和使用建议


    应用场景:
    - 笔记本电脑CPU的DC/DC转换器。
    - 薄型板载电源模块。
    - 服务器的VRM。
    使用建议:
    - 在设计电路时,确保电路中的电流不超过产品所标注的最大饱和电流和温升电流。
    - 由于产品的工作温度范围较广,需考虑散热措施以避免过热导致的性能下降。

    兼容性和支持


    - 该产品与各种主流CPU和电源模块兼容。
    - 乾坤科技股份有限公司提供详尽的技术支持和售后服务,确保客户能够在使用过程中得到必要的帮助。

    常见问题与解决方案


    1. Q:如何确定产品的工作温度?
    - A: 工作温度应控制在-55℃至+125℃之间,具体取决于电路设计、组件布局、PCB走线宽度和厚度等因素。

    2. Q:产品如何处理散热?
    - A: 在设计时应注意散热措施,如增加散热片、优化PCB布局等,确保产品温度不超过125℃。

    总结和推荐


    综合评估:
    - 优点:
    - 高效节能。
    - 小巧轻薄,适合紧凑型应用。
    - 环保无铅设计,符合RoHS标准。
    - 缺点:
    - 高电流条件下温升较大,需要注意散热设计。
    推荐:
    Power Choke Coil HBLE041B MSA 是一款非常适合笔记本电脑、服务器和其他需要高效能电感器的应用的理想选择。其卓越的性能和环保特性使其在市场上具有很强的竞争力。我们强烈推荐使用该产品。

HBLE041B-100MSA参数

参数
包装方式 卷带包装

HBLE041B-100MSA数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 CYNTEC/台湾乾坤科技 HBLE041B-100MSA HBLE041B-100MSA数据手册

HBLE041B-100MSA封装设计

查看详情并下载
Symbol
Footprint

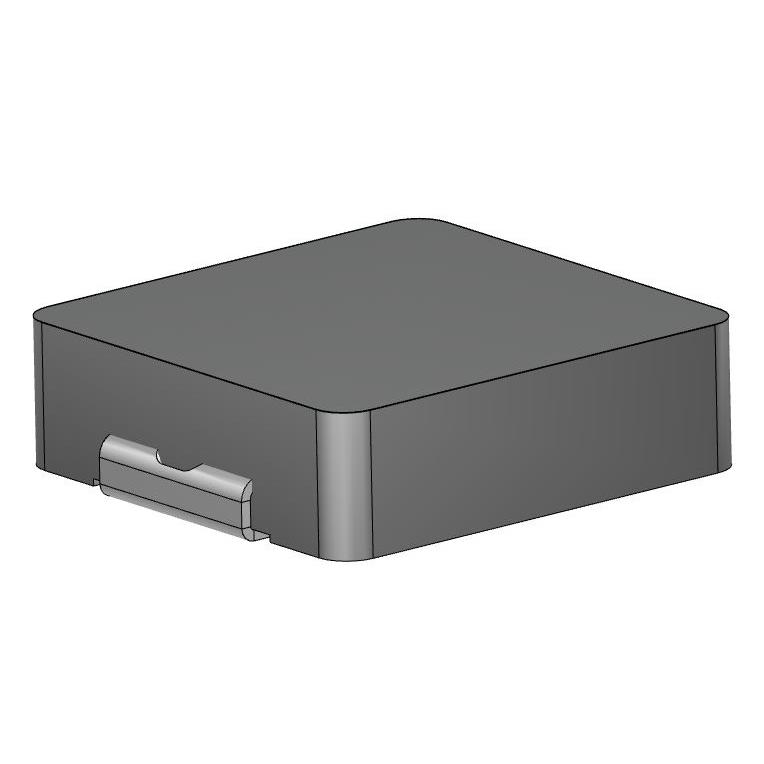

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 11.82
105+ ¥ 11.43
库存: 960
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 354.6
直接购买
加入购物车
