HBLE042A-1R0MS

产品分类:
厂牌: CYNTEC/台湾乾坤科技
产品描述:
供应商型号: D-HBLE042A-1R0MS
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技  HBLE042A-1R0MS

HBLE042A-1R0MS概述

    乾坤科技股份有限公司HBLE042A系列功率电感技术手册解析
    乾坤科技股份有限公司(CYNTEC CO., LTD.)近期推出了HBLE042A系列的金属粉末芯功率电感器。本文将详细介绍该产品的技术规格、特点及应用案例,以帮助用户更好地理解和使用这一高性能电感器。

    1. 产品简介


    HBLE042A系列功率电感是一种高效率的直流电感器,适用于多种电子设备。其主要功能是提供电源转换过程中的储能和滤波能力。该系列产品主要应用于笔记本电脑中的CPU电源管理、交换机模块的薄型板载电源系统以及服务器中的电压调节模块(VRM)。通过优化设计,这些电感器能够在较小的尺寸下提供更高的性能,特别适合空间受限的应用环境。

    2. 技术参数


    HBLE042A系列电感器的主要技术参数如下:
    - 类型:金属粉末芯功率电感
    - 尺寸:最大厚度2.1毫米
    - 电感值范围:0.24 μH 至 2.2 μH
    - 直流电阻 (Rdc):4.2 mΩ 至 28 mΩ
    - 饱和电流 (Isat):7.1 A 至 13.5 A
    - 温升:在40°C时,额定直流电流 (Idc) 为6.0 A 至 15.0 A
    - 电气特性:支持100kHz频率下的1.0Vrms测试条件
    - 工作温度范围:-55°C 至 +125°C

    3. 产品特点和优势


    HBLE042A系列电感器具有以下几个显著特点和优势:
    - 高效能:采用金属粉末芯设计,实现了较高的饱和电流(Isat)和低直流电阻(Rdc),保证了在各种应用环境中的稳定性能。
    - 低剖面:最大厚度仅为2.1毫米,适合于需要紧凑布局的设计。
    - 无铅环保:所有产品均符合RoHS标准,确保对环境友好。
    - 高可靠性:通过严格的质量控制和测试,确保了产品的长期可靠性和稳定性。

    4. 应用案例和使用建议


    HBLE042A系列电感器已在多个高性能电子设备中得到了应用。例如,在笔记本电脑的CPU电源管理中,它能够有效提升电源转换效率,减少能量损耗。而在服务器的VRM系统中,它则提供了稳定的电压输出,确保系统的正常运行。为了最大化其性能,建议在实际应用中结合具体需求选择合适的电感型号,并进行良好的散热设计以避免过热问题。

    5. 兼容性和支持


    HBLE042A系列电感器在设计上充分考虑了与其他电子元件的兼容性,可以在大多数现代电路板上直接使用。乾坤科技还提供了详尽的技术文档和支持服务,包括产品选型指南、安装指导和技术咨询,以确保客户能够顺利完成安装和调试。

    6. 常见问题与解决方案


    根据手册中的资料,以下是几个常见的问题及其解决方法:
    - 问题:电感器过热。
    - 解决方案:检查电路设计是否合理,确保电感器周围有足够的散热空间。
    - 问题:电流不稳定。
    - 解决方案:重新检查电感值和负载情况,确保与系统匹配良好。
    - 问题:性能不符合预期。
    - 解决方案:确认是否选择了正确的电感型号,并按照推荐的安装规范进行操作。

    7. 总结和推荐


    总体来看,HBLE042A系列功率电感器凭借其高效能、低剖面和绿色环保的特点,成为了市场上极具竞争力的产品。无论是对于消费类电子产品还是工业级设备,它都能提供可靠的性能支持。我们强烈推荐这款电感器给需要高性能、高效率电源管理解决方案的用户。
    通过本文的详细介绍,相信读者已经对HBLE042A系列功率电感器有了全面的了解。如果您有任何疑问或需要进一步的帮助,请联系乾坤科技获取更多支持。

HBLE042A-1R0MS参数

参数
包装方式 卷带包装

HBLE042A-1R0MS数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 CYNTEC/台湾乾坤科技 HBLE042A-1R0MS HBLE042A-1R0MS数据手册

HBLE042A-1R0MS封装设计

查看详情并下载
Symbol
Footprint

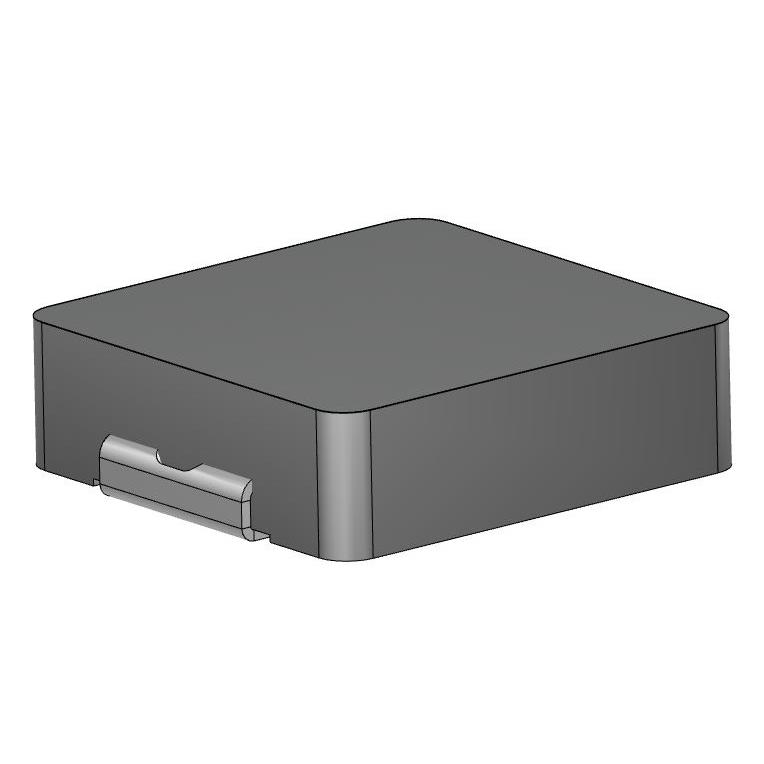

3D Model
