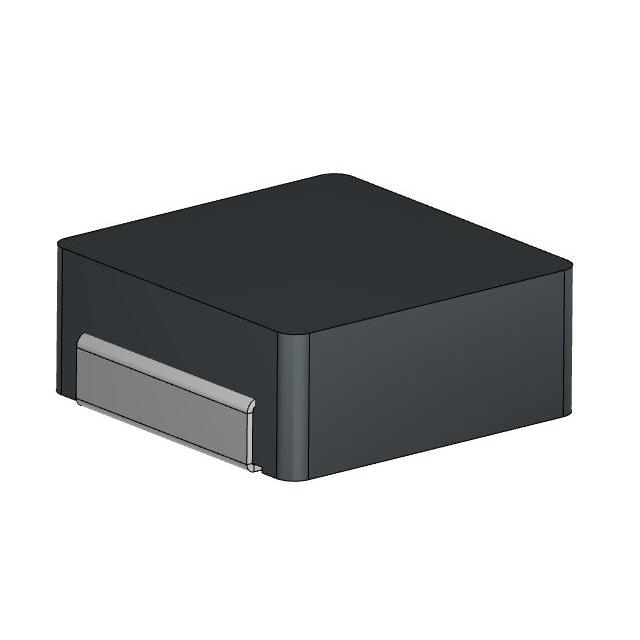

CMLB177T-220MS

产品分类: 贴片电感
厂牌: CYNTEC/台湾乾坤科技
产品描述: 100KHz 10.5A 8.7A 22μH 23mΩ ±20% 标准安装,贴片安装 17.15mm*17.15mm*7mm
供应商型号: D-CMLB177T-220MS
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 贴片电感 CMLB177T-220MS

CMLB177T-220MS概述

    # 电子元器件产品技术手册:CMLB177T 系列电感

    产品简介


    CMLB177T 系列是由乾坤科技股份有限公司生产的高性能功率电感器,主要用于高效率的电源转换。本系列产品具有金属磁粉芯材质,能够提供优异的性能(如高饱和电流 Isat)并适用于笔记本电脑、服务器等领域的电源模块和 VRM(Voltage Regulator Module)。其紧凑的设计和优良的电气特性使其成为现代电子设备的理想选择。
    主要功能:
    - 高饱和电流:通过金属粉末芯实现高 Isat。
    - 低功耗设计:低直流电阻(DCR),降低能量损耗。
    - 宽频带适用:适用于高达 1MHz 的高频应用。
    应用领域:
    - 笔记本电脑中的 CPU 电源转换。
    - 高效能交换机上的薄型板载电源模块。
    - 服务器中的 VRM(电压调节模块)。

    技术参数


    以下是 CMLB177T 系列的部分关键规格及参数:
    | 参数名称 | 描述 |

    | 尺寸 | 外形尺寸:17.15 × 17.15 mm |
    | 厚度范围 | 最大厚度:7.0 mm |
    | 温度范围 | 工作温度:-55°C 至 +125°C |
    | 阻抗公差 | ±20% |
    | 最高电流 | 饱和电流 Isat 及加热电流 Idc(见表格) |
    核心性能指标(典型值):
    | 规格型号 | 电感值(µH) | 额定电流(A) | 饱和电流(A) |
    ||
    | CMLB177T-2R2MS | 2.2 | 30.0 | 33.0 |
    | CMLB177T-3R3MS | 3.3 | 26.0 | 30.0 |
    | CMLB177T-4R7MS | 4.7 | 24.0 | 28.0 |
    | CMLB177T-6R8MS | 6.8 | 19.0 | 25.0 |
    | CMLB177T-8R2MS | 8.2 | 15.0 | 22.0 |
    | ... | ... | ... | ... |

    产品特点和优势


    特点:
    1. 高性能金属磁粉芯:有效提高饱和电流 Isat 和效率。
    2. 低热阻:低直流电阻(DCR)减少发热量,延长使用寿命。
    3. 小体积设计:最大厚度仅为 7.0 mm,适合紧凑型电路布局。
    4. 环保无铅设计:符合 RoHS 标准,适用于绿色电子产品制造。
    优势:
    - 在高温和高频环境下保持稳定性能。
    - 兼具高效能与小型化特性,适合轻薄便携式设备。
    - 具备出色的功率密度和散热能力。

    应用案例和使用建议


    应用场景:
    - 笔记本电脑电源模块:支持高频率运行,确保 CPU 供电的稳定性。
    - 服务器电源管理:应用于 VRM 模块,满足高功率需求。
    - 通信设备:作为电感滤波元件,提升信号质量。
    使用建议:
    - 优化 PCB 布局:合理规划电路板布线,避免不必要的热源影响。
    - 热管理:在高负载条件下,需要良好的空气流通或外部散热装置来辅助降温。
    - 匹配测试:根据具体应用需求调整电感值(通过不同型号选择合适的 L0 值)。

    兼容性和支持


    兼容性:
    - CMLB177T 系列电感广泛兼容各类主流的 SMD 焊接工艺,与主流母板材料(FR-4、陶瓷基板等)无缝对接。
    厂商支持:
    - 提供详细的用户手册和技术资料。
    - 专业技术支持团队可解答客户疑问,协助解决技术难题。
    - 定制化服务:对于特殊规格需求,可联系公司定制开发。

    常见问题与解决方案


    问题 1:温升过高如何处理?
    解决方案:增加散热片或优化 PCB 散热路径,降低局部热积累。
    问题 2:电流不稳定怎么办?
    解决方案:检查输入电源是否符合规格要求;重新确认电感值与实际需求匹配度。
    问题 3:安装后出现噪音?
    解决方案:排查是否因装配不当导致接触不良,确保焊接牢固。

    总结和推荐


    CMLB177T 系列电感凭借其卓越的性能和紧凑的结构,在多种应用中展现出极高的可靠性与效率。无论是笔记本电脑、服务器还是通信设备,这款产品都能提供稳定且高效的电力支持。建议在需要高性能电感的应用场景中优先选用 CMLB177T 系列。
    推荐指数:⭐⭐⭐⭐⭐

    以上是关于 CMLB177T 系列电感的技术分析与解读,如有进一步需求或疑问,欢迎随时联系乾坤科技官方客服!

CMLB177T-220MS参数

参数
电感值 22μH
饱和电流(LSAT) 10.5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 23mΩ
额定电流 8.7A
Q值 -
测试频率 100KHz
长*宽*高 17.15mm*17.15mm*7mm
安装方式 标准安装,贴片安装
包装方式 卷带包装

CMLB177T-220MS数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电感 CYNTEC/台湾乾坤科技 CMLB177T-220MS CMLB177T-220MS数据手册
