HMLQ25201B-3R3MSR

产品分类: 贴片电感
厂牌: CYNTEC/台湾乾坤科技
产品描述: 1MHz 1.95A 1.55A 3.3μH 144mΩ ±20% 1008 贴片安装 2.5mm*2mm*1.2mm
供应商型号: D-HMLQ25201B-3R3MSR
供应商: 期货订购
标准整包数: 1

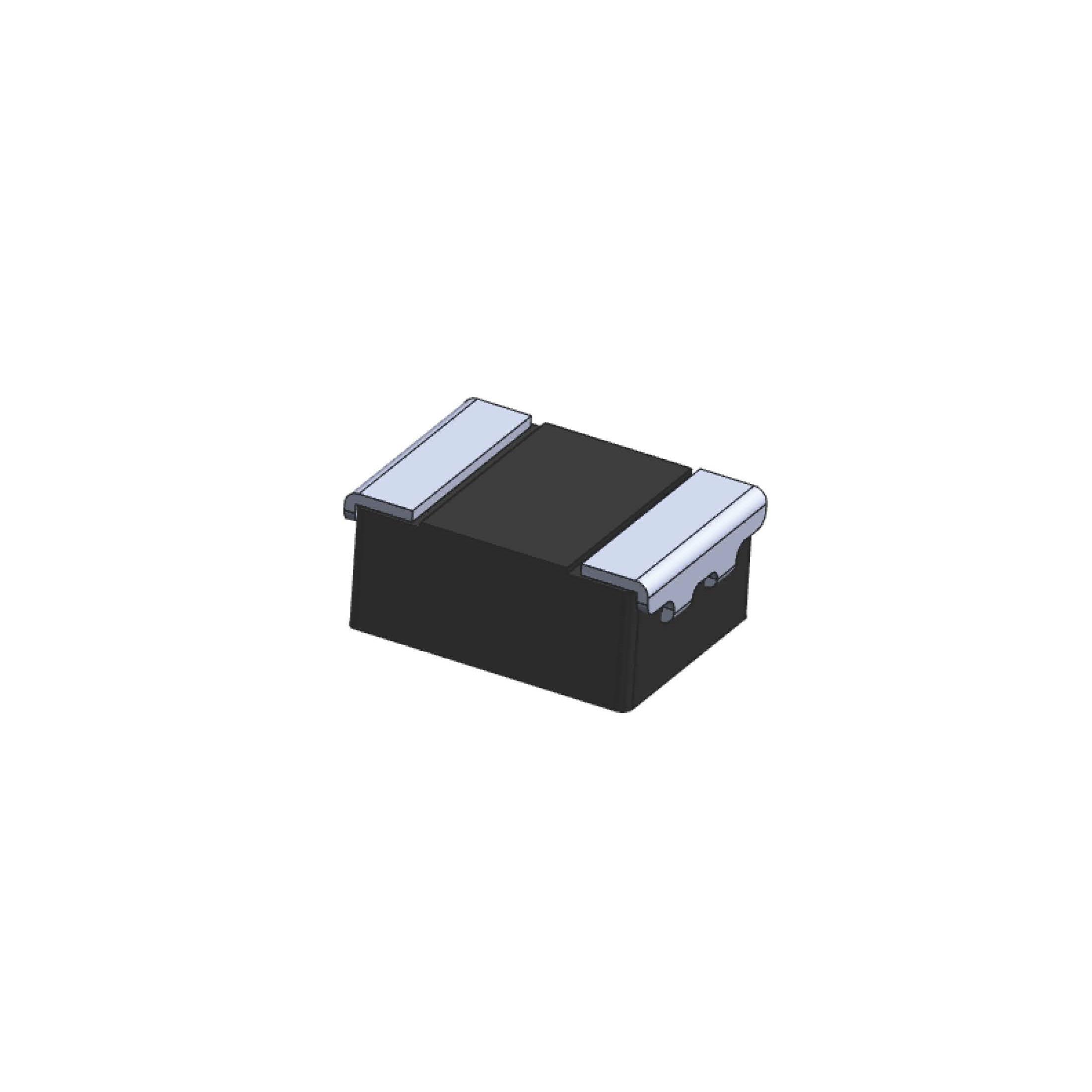

CYNTEC/台湾乾坤科技 贴片电感 HMLQ25201B-3R3MSR

HMLQ25201B-3R3MSR概述

    # 高效电源电感器HMLQ25201B系列技术手册

    产品简介


    乾坤科技股份有限公司(CYNTEC CO., LTD.)推出的HMLQ25201B系列电源电感器,是一款高性能的金属粉末芯电感器。该产品以其高效率、低损耗和低功耗特性,在多种电子设备中得到广泛应用。这些特性使其成为笔记本电脑、手机、LCD显示器、硬盘驱动器、数码摄像机、数码相机、个人数字助理等设备的理想选择。此外,该电感器还适用于服务器的VRM和交换器上的薄型板载电源模块。

    技术参数


    HMLQ25201B系列电源电感器的技术规格如下:
    - 尺寸:2.5mm x 2.0mm x 1.2mm
    - 标称电感值:从0.22μH到3.3μH不等,具体型号不同而有所差异
    - 直流电阻(Rdc):从8mΩ到144mΩ不等
    - 饱和电流(Isat):根据电感值的不同,饱和电流范围从1.75A到7.70A不等
    - 热稳定性电流(Idc):允许的最大电流为2.70A至7.40A
    - 温度范围:工作温度范围为-55℃至+125℃
    - RoHS合规性:符合RoHS标准,无铅

    产品特点和优势


    1. 高效率:采用金属粉末芯设计,显著提高性能。
    2. 低损耗:通过低直流电阻实现了低损耗。
    3. 紧凑设计:仅2.5mm x 2.0mm x 1.2mm的尺寸,适用于空间受限的设计。
    4. 环保材料:完全无铅且符合RoHS标准,符合绿色环保要求。

    应用案例和使用建议


    应用案例
    HMLQ25201B系列电感器广泛应用于多种设备中:
    - 笔记本电脑CPU的DC/DC转换器
    - 智能手机和其他便携式设备
    - 计算机服务器的VRM
    使用建议
    1. 电路设计:确保充分考虑电感器的工作温度范围,避免过热。
    2. 放置位置:注意电感器的风冷散热需求,合理规划组件位置以保证良好的空气流通。
    3. 连接方式:确保正确连接电感器,以避免过大的电流引起的问题。

    兼容性和支持


    HMLQ25201B系列电感器可与其他标准电子元件兼容,适用于大多数现有的PCB设计。乾坤科技提供了详细的技术支持文档,包括产品选型指南和安装手册。如有任何技术问题,可以通过联系厂商获取支持。

    常见问题与解决方案


    问题一:电感器发热严重
    解决方案:检查电路设计,确保电感器周围的散热设计足够有效,必要时增加散热片。
    问题二:电感器电感值波动大
    解决方案:确保所选电感器型号适合当前应用条件,如果需要更高的稳定性,请选择更高级别的电感器。
    问题三:电感器性能不稳定
    解决方案:确保电源电压稳定,并遵循所有相关电气规范,定期进行测试和维护。

    总结和推荐


    综上所述,HMLQ25201B系列电感器具有高性能、低损耗和紧凑设计等显著优点。在多种应用场合中表现出色,特别是在电源管理和高频开关电源方面。它不仅符合绿色环保要求,还具备良好的性价比。因此,我们强烈推荐HMLQ25201B系列电感器用于各类电子设备,特别是那些需要高效、可靠的电源管理解决方案的应用场合。

HMLQ25201B-3R3MSR参数

参数
测试频率 1MHz
电感值 3.3μH
饱和电流(LSAT) 1.95A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 144mΩ
额定电流 1.55A
Q值 -
长*宽*高 2.5mm*2mm*1.2mm
通用封装 1008
安装方式 贴片安装
包装方式 卷带包装

HMLQ25201B-3R3MSR数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电感 CYNTEC/台湾乾坤科技 HMLQ25201B-3R3MSR HMLQ25201B-3R3MSR数据手册

HMLQ25201B-3R3MSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 3.57
105+ ¥ 3.46
库存: 680
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 107.1
