PFR05S-220-FNH

产品分类: 贴片电阻
厂牌: CYNTEC/台湾乾坤科技
产品描述: 22Ω ±1% 62.5mW ±200ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: D-PFR05S-220-FNH
供应商: 期货订购
标准整包数: 1

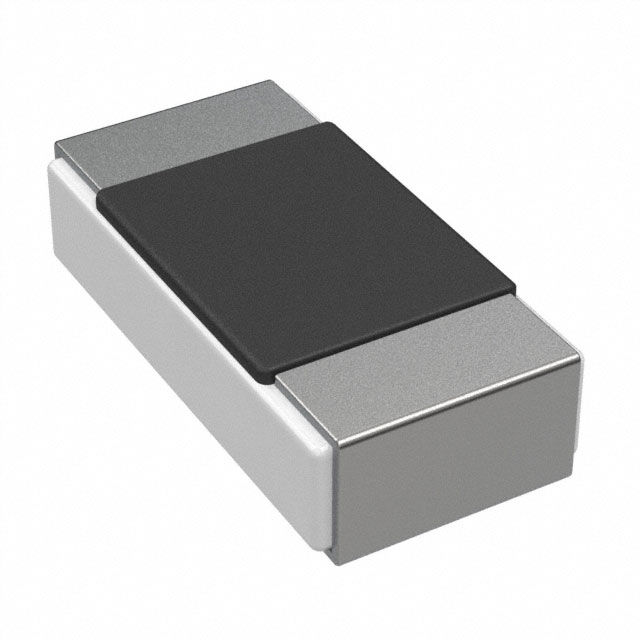

CYNTEC/台湾乾坤科技 贴片电阻 PFR05S-220-FNH

PFR05S-220-FNH概述

    高精度厚膜芯片电阻器技术手册解析

    1. 产品简介


    高精度厚膜芯片电阻器是一种用于电子设备的固定金属片式电阻器,尺寸为1.0mm x 0.5mm(0402)。这款电阻器具备高精度、高可靠性等特点,适用于广泛的电子设备,如消费电子产品、工业控制系统和通信设备等。

    2. 技术参数


    本产品的主要技术参数如下:
    - 功率等级:1/16W
    - 阻值范围:
    - E-24系列:10Ω ~ 10MΩ
    - E-96系列:1.0Ω ~ 9.1Ω
    - 电阻公差:
    - ±0.1%
    - ±0.5%
    - ±1.0%
    - ±5.0%
    - 温度系数(ppm/℃):
    - ±100(代码R)
    - ±50(代码Q)
    - ±200(代码S)
    - 工作温度范围:-55℃ ~ +125℃
    - 最大工作电压:50V

    3. 产品特点和优势


    这款高精度厚膜芯片电阻器具有以下显著特点:
    - 高精度:支持±0.1%至±5.0%的不同精度级别,满足不同应用场景的需求。
    - 宽阻值范围:涵盖从10Ω到10MΩ的广泛阻值范围,适合多种电路设计。
    - 良好的环境适应性:能够在-55℃至+125℃的极端温度范围内稳定工作,保证了设备在恶劣环境下的可靠运行。
    - 抗冲击和振动能力:通过了严格的机械性能测试,确保在恶劣环境中的稳定性。

    4. 应用案例和使用建议


    该电阻器可以应用于各种电子设备中,例如:
    - 消费电子产品:如智能手机、平板电脑等设备中的电源管理电路。
    - 工业控制系统:用于电机控制、传感器信号处理等场合。
    - 通信设备:网络设备、无线通信模块中的精密测量和信号调节。
    使用建议:
    - 在安装过程中要特别注意防止物理应力对电阻器的损害。
    - 要定期检查电阻器的工作温度,避免过载导致损坏。
    - 严格按照制造商的指导书进行操作,特别是在高脉冲电压或冲击电压的应用中。

    5. 兼容性和支持


    - 兼容性:与市场上主流的电路板设计兼容,可轻松集成到现有系统中。
    - 支持服务:CYNTEC提供详尽的技术文档和支持服务,帮助客户解决问题和优化使用体验。

    6. 常见问题与解决方案


    - 问题:如何确保电阻器的焊接质量?
    - 解决方案:在焊锡过程中使用合适的助焊剂,并确保焊锡温度和时间控制得当。

    - 问题:如何预防高温环境对电阻器的影响?
    - 解决方案:在设计电路时,确保电阻器远离热源,并采用适当的散热措施,如加装散热片或优化电路布局。

    7. 总结和推荐


    综上所述,CYNTEC公司的1/16W, 0402尺寸的高精度厚膜芯片电阻器凭借其高精度、宽阻值范围、良好的环境适应性和强大的机械性能,在众多应用场景中表现出色。它适用于需要高精度电阻的多种电子设备,并能提供稳定的性能和长久的使用寿命。因此,强烈推荐使用此款电阻器。

PFR05S-220-FNH参数

参数
电阻值 22Ω
精度 ±1%
额定功率 62.5mW
温度系数 ±200ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PFR05S-220-FNH数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电阻 CYNTEC/台湾乾坤科技 PFR05S-220-FNH PFR05S-220-FNH数据手册

PFR05S-220-FNH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 0.99
105+ ¥ 0.96
库存: 2
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 0
