首页  >  产品百科  >  VSML3923S9-0M50F

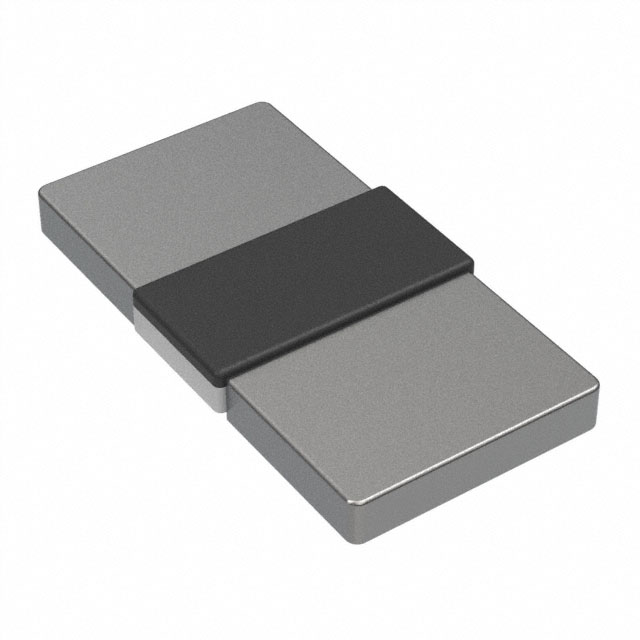

VSML3923S9-0M50F

产品分类: 其它固定电阻
厂牌: CYNTEC/台湾乾坤科技
产品描述: ±1% ±75ppm/℃ 500μΩ 9W 标准安装 10mm*5.75mm*1.25mm
供应商型号: 2037-VSML3923S9-0M50FDKR-ND
供应商: Digi-Key
标准整包数: 1
CYNTEC/台湾乾坤科技 其它固定电阻 VSML3923S9-0M50F

VSML3923S9-0M50F概述

    # VSML3923S9系列电流传感器电阻技术手册

    产品简介


    VSML3923S9系列电流传感器电阻是一种高功率、低电感和低热电势的产品。该系列电流传感器电阻主要用于汽车应用和电流传感,可承受高达9W的功率,拥有低至0.2mΩ的电阻值,非常适合安装在DBC/IMS基板上。此产品符合RoHS标准,并通过了AEC-Q200认证。

    技术参数


    电气特性
    - 额定功率:9W
    - 电阻值:0.2到1mΩ
    - 温度系数(TCR):25℃时为±50ppm/℃
    - 工作温度范围:-65℃到+170℃
    - 电阻容差:±1%
    - 最大工作电压:随电阻值不同而不同(具体参考表页3)
    测试方法
    - 短时过载测试:电阻变化量不超过±0.5%,无闪络、火花、电弧、烧伤或击穿
    - 静电放电(ESD)测试:电阻变化量不超过±1%,无损坏现象
    - 焊接强度测试:终端浸入焊料的表面至少覆盖95%

    产品特点和优势


    VSML3923S9系列电流传感器电阻具有如下显著优势:
    - 高功率处理能力:最高可达9W,适用于高负载环境
    - 低电感:<3nH,适合高频应用
    - 低热电势:<3μV/℃,适用于精密测量
    - 稳定性好:焊接结构保证长期稳定性能
    - 环保合规:符合RoHS标准,环保无铅无卤
    - 认证资格:通过AEC-Q200认证,满足汽车行业要求

    应用案例和使用建议


    应用案例
    - 汽车应用:用于汽车电池管理系统、电机驱动系统和LED照明控制等。
    - 工业应用:适用于电力转换系统、变频器、太阳能逆变器等。
    使用建议
    - 环境条件:确保在规定的工作温度范围内使用,避免高温操作导致过载。
    - 机械应力保护:在组装过程中要注意避免机械应力损伤。
    - 电流限制:避免长时间加载超出规定的脉冲电流或冲击电流。

    兼容性和支持


    VSML3923S9系列电流传感器电阻可以与其他适合的DBC/IMS基板及电路板兼容。制造商提供了详细的技术支持和售后服务,用户可以随时联系技术支持以获得帮助。

    常见问题与解决方案


    常见问题
    1. 如何确定合适的电阻值?
    - 参考表页3提供的P/N列表选择符合要求的电阻值。
    2. 如何进行正确的焊接?
    - 遵循推荐的焊接曲线进行焊接,避免焊接温度过高导致损害。
    3. 如何储存和操作?
    - 在存储和操作过程中遵循推荐的注意事项,避免湿度和机械应力的影响。
    解决方案
    - 错误处理:按照表页8提供的操作和处理注意事项进行,特别是环境湿度和机械应力的管理。

    总结和推荐


    VSML3923S9系列电流传感器电阻凭借其高性能和广泛的应用范围,在汽车和工业领域有着出色的市场表现。其高可靠性、低电感和低热电势特性使其成为精确电流测量的理想选择。综合考虑以上各方面因素,我强烈推荐该系列产品用于需要高精度和高可靠性的场合。

VSML3923S9-0M50F参数

参数
引脚数量 -
电阻值 500μΩ
温度系数 ±75ppm/℃
精度 ±1%
额定功率 9W
电阻个数 -
长*宽*高 10mm*5.75mm*1.25mm
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VSML3923S9-0M50F数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 其它固定电阻 CYNTEC/台湾乾坤科技 VSML3923S9-0M50F VSML3923S9-0M50F数据手册

VSML3923S9-0M50F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.645 ¥ 22.3503
10+ $ 1.4623 ¥ 12.3566
25+ $ 1.2014 ¥ 10.1518
50+ $ 1.0413 ¥ 8.7993
100+ $ 0.8741 ¥ 7.3153
250+ $ 0.7359 ¥ 6.1583
500+ $ 0.6509 ¥ 5.4468
1000+ $ 0.5796 ¥ 4.8506
库存: 2031
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 22.35
