首页  >  产品百科  >  PFR02S-301-FNH

PFR02S-301-FNH

产品分类: 贴片电阻
厂牌: CYNTEC/台湾乾坤科技
产品描述: 300Ω ±1% 31.25mW ±200ppm/℃ 01005 贴片安装 400μm*200μm*150μm
供应商型号: D-PFR02S-301-FNH
供应商: 期货订购
标准整包数: 1

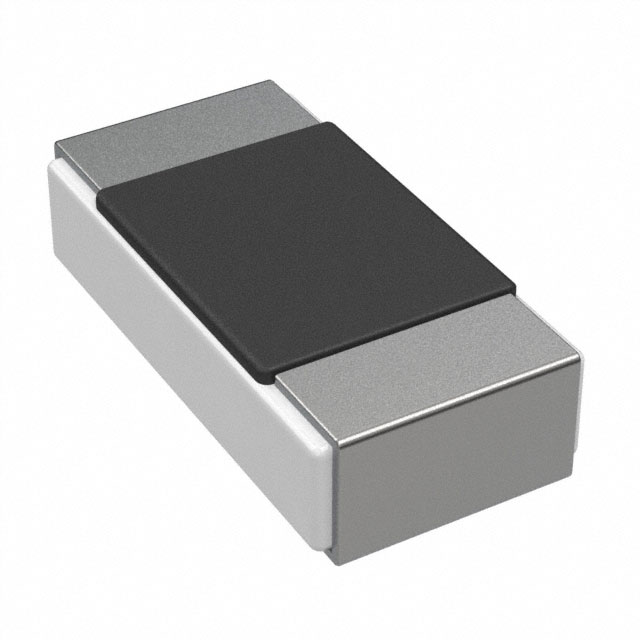

CYNTEC/台湾乾坤科技 贴片电阻 PFR02S-301-FNH

PFR02S-301-FNH概述

    高品质电子元器件产品技术手册解析

    1. 产品简介


    乾坤科技股份有限公司生产的这款电阻为一款0.2mm x 0.4mm(01005)尺寸的固定金属薄膜贴片电阻,属于矩形结构,主要用于电子设备。它符合RoHS和无卤素标准,适用于多种应用场景。

    2. 技术参数


    - 功率等级:1/32W
    - 阻值范围:1.0 Ω ~ 9.76 Ω(E-24系列),10 Ω ~ 91 Ω(E-24系列),100 Ω ~ 1.62MΩ(E-24系列)
    - 阻值精度:± 1.0%,± 5.0%,± 2.0%
    - 温度系数:± 300 ppm/℃,± 200 ppm/℃,+600 ~ -200 ppm/℃
    - 操作温度范围:-55℃至+125℃
    - 最大工作电压:15V
    - 焊接兼容性:95%以上表面需被新的焊料覆盖
    - 振动耐久性:频率10Hz到55Hz,历时2小时,在每个垂直方向循环3次

    3. 产品特点和优势


    - 高精度阻值:提供多种精度选择(± 1.0%,± 5.0%,± 2.0%),适用于对阻值精度要求高的电路设计。
    - 广泛的工作温度范围:能够适应极端环境下的温度变化,确保可靠性能。
    - 符合RoHS和无卤素标准:环保材料,降低环境污染风险。
    - 优越的机械强度:出色的抗震和抗冲击能力,确保长时间稳定运行。

    4. 应用案例和使用建议


    - 应用案例:在便携式医疗设备、移动通信设备等需要小型化、高性能电子元件的应用场合中表现优异。
    - 使用建议:
    - 在进行贴片工艺时,注意控制焊接时间和温度,避免因焊接不当导致阻值变化。
    - 长时间高负载条件下,要定期检测电阻温度,防止因过热造成损坏。

    5. 兼容性和支持


    - 兼容性:适用于各种标准印刷电路板(PCB)制造流程,与其他主流元件具有良好的兼容性。
    - 厂商支持:乾坤科技提供详细的技术支持和售后服务,涵盖产品使用指导、故障排查等方面。

    6. 常见问题与解决方案


    - 问题1:阻值在高温环境下发生漂移。
    - 解决方案:在高温环境下使用时,适当降低负载电流,确保不会超过最大允许工作电压。
    - 问题2:电阻器表面涂覆层受损。
    - 解决方案:在运输和安装过程中尽量避免物理损伤,采用适当的包装和搬运方式。

    7. 总结和推荐


    乾坤科技生产的这款0.2mm x 0.4mm(01005)尺寸的固定金属薄膜贴片电阻,以其高精度、宽工作温度范围和优良的机械强度,成为诸多高端应用的理想选择。建议在需要高精度阻值且环境条件苛刻的应用场合中使用。同时,其完善的售后服务也为用户提供了有力保障。

PFR02S-301-FNH参数

参数
电阻值 300Ω
精度 ±1%
额定功率 31.25mW
温度系数 ±200ppm/℃
长*宽*高 400μm*200μm*150μm
通用封装 01005
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PFR02S-301-FNH数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电阻 CYNTEC/台湾乾坤科技 PFR02S-301-FNH PFR02S-301-FNH数据手册

PFR02S-301-FNH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 0.99
105+ ¥ 0.96
库存: 2
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 0
直接购买
加入购物车
