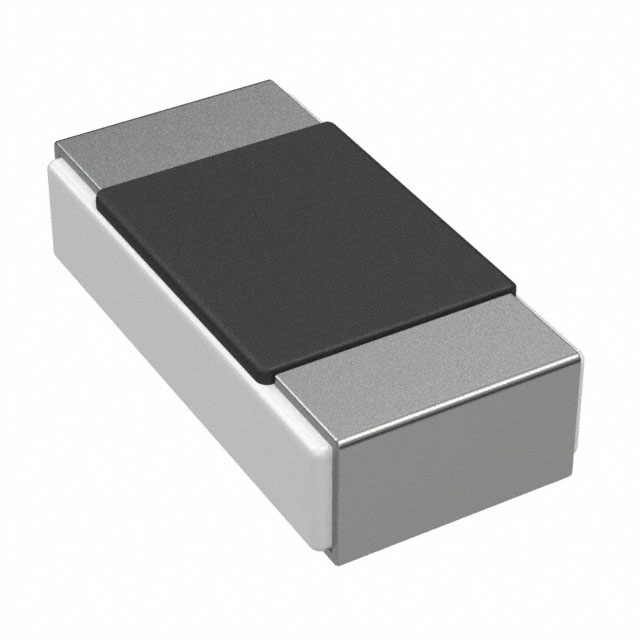

PFR02S-241-FNH

产品分类: 贴片电阻
厂牌: CYNTEC/台湾乾坤科技
产品描述: 240Ω ±1% 31.25mW ±200ppm/℃ 01005 贴片安装 400μm*200μm*150μm
供应商型号: D-PFR02S-241-FNH
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 贴片电阻 PFR02S-241-FNH

PFR02S-241-FNH概述


    产品简介


    CYNTEC CO., LTD.(乾坤科技股份有限公司)生产的RQ000000NH系列0.2mm x 0.4mm(01005尺寸)固定金属膜芯片电阻器,是一种适用于电子设备中的高精度、高可靠性的电阻元件。该产品采用无铅无卤素材料制造,具有广泛的电气特性和良好的工作稳定性。

    技术参数


    - 功率等级:1/32瓦
    - 阻值范围(E-24系列):1.0 Ω 至 9.76 Ω,10 Ω 至 91 Ω,100 Ω 至 1.62M Ω
    - 阻值范围(E-96系列):1.0 Ω 至 9.1 Ω,10 Ω 至 91 Ω,100 Ω 至 10M Ω
    - 阻值容差:±1.0%(F),±2.0%(G),±5.0%(J)
    - 温度系数:±200 ppm/℃
    - 工作温度范围:-55°C 至 +125°C
    - 最大工作电压:15V

    产品特点和优势


    1. 高精度阻值:该系列电阻器提供精确的阻值范围和低容差,确保了其在精密电路中的可靠性。
    2. 宽工作温度范围:-55°C至+125°C的工作温度范围使其适用于各种恶劣环境。
    3. 无铅无卤素材料:符合环保标准,减少了对环境的影响。
    4. 高抗冲击性和抗振动性:通过严格的机械测试验证,能够在极端条件下稳定工作。

    应用案例和使用建议


    该系列产品广泛应用于消费电子、工业控制、通讯设备等领域。例如,在智能手机、平板电脑、汽车电子系统中作为精密电路中的关键元件。
    使用建议:
    1. 工作条件选择:根据应用需求选择合适的阻值和容差等级,避免超负荷工作。
    2. 电路布局:在印刷电路板(PCB)设计时,合理布置电阻器以减少热影响和电磁干扰。
    3. 维护与检查:定期检测电阻器的阻值变化,以确保电路正常运行。

    兼容性和支持


    该产品与市场上主流的电路板和电子设备高度兼容,且厂商提供详细的使用说明和技术支持。对于用户在使用过程中遇到的技术问题,CYNTEC公司设有专门的技术支持团队进行解答和帮助。

    常见问题与解决方案


    1. 问题:电路中的电阻器阻值出现变化。
    - 解决方案:检查环境温度和电压是否超出工作范围,必要时更换合适型号的电阻器。
    2. 问题:焊接后电阻器的焊点不牢固。
    - 解决方案:确保焊接工艺符合规范,检查焊接温度和时间,重新焊接。

    总结和推荐


    综上所述,CYNTEC CO., LTD.的RQ000000NH系列0.2mm x 0.4mm固定金属膜芯片电阻器是一款高性能、高可靠性的电子元件,适用于多种复杂环境下的精密电路应用。其独特的无铅无卤素材料、高精度阻值和宽工作温度范围使其在市场上具有很强的竞争优势。因此,我们强烈推荐此产品用于各种需要高精度和稳定性的应用场景。

PFR02S-241-FNH参数

参数
电阻值 240Ω
精度 ±1%
额定功率 31.25mW
温度系数 ±200ppm/℃
长*宽*高 400μm*200μm*150μm
通用封装 01005
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PFR02S-241-FNH数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电阻 CYNTEC/台湾乾坤科技 PFR02S-241-FNH PFR02S-241-FNH数据手册

PFR02S-241-FNH封装设计

查看详情并下载
Symbol
Footprint
3D Model
