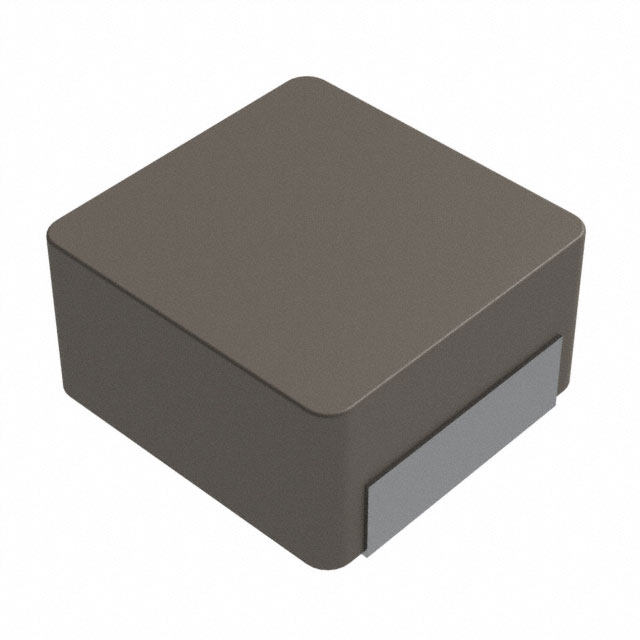

VCHA042A-100MS6

产品分类: 电源配件
厂牌: CYNTEC/台湾乾坤科技
产品描述: Power Choke Coil VCHA042A MS6 type
供应商型号: D-VCHA042A-100MS6
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 电源配件 VCHA042A-100MS6

VCHA042A-100MS6概述


    产品简介


    CYNTEC CO., LTD.(乾坤科技股份有限公司)推出的VCHA042A系列金属磁粉芯电感器(Power Choke Coil),适用于汽车应用及其他高可靠性要求的应用场景。这些电感器采用高性能金属磁粉芯材料,具备出色的饱和电流特性(Isat),在多种电流和温度条件下表现优异。主要类型包括R10、R22、R33、R40、R47、R60、R68、1R0、1R5、2R2、3R3、4R7、5R6、6R8、8R2和100等多种型号。

    技术参数


    VCHA042A系列电感器的技术规格如下表所示:
    | 型号 | 电感值(μH) @ (0A) | 直流电阻(mΩ) | 热额定电流(DC Amps Idc) | 饱和电流(DC Amps Isat) | 额定电压(V) |
    |
    | VCHA042A-R10MS6 | 0.10 | 1.90 | 21.0 | 18.9 | 50 |
    | VCHA042A-R22MS6 | 0.22 | 5.3 | 11.4 | 10.3 | 50 |
    | VCHA042A-R33MS6 | 0.33 | 5.8 | 10.9 | 9.8 | 50 |
    | VCHA042A-R40MS6 | 0.40 | 6.0 | 10.7 | 9.6 | 50 |
    | VCHA042A-R47MS6 | 0.47 | 6.3 | 10.6 | 9.5 | 50 |
    | VCHA042A-R60MS6 | 0.60 | 8.1 | 12.1 | 10.9 | 50 |
    | VCHA042A-R68MS6 | 0.68 | 8.6 | 9.1 | 8.2 | 50 |
    | VCHA042A-1R0MS6 | 1.0 | 9.1 | 8.9 | 8.0 | 50 |
    | VCHA042A-1R5MS6 | 1.5 | 13.4 | 7.3 | 6.5 | 50 |
    | VCHA042A-2R2MS6 | 2.2 | 20.9 | 5.8 | 5.3 | 50 |
    | VCHA042A-3R3MS6 | 3.3 | 33.4 | 4.6 | 4.1 | 50 |
    | VCHA042A-4R7MS6 | 4.7 | 48.6 | 4.0 | 3.6 | 40 |
    | VCHA042A-5R6MS6 | 5.6 | 61.8 | 3.4 | 3.0 | 40 |
    | VCHA042A-6R8MS6 | 6.8 | 80.5 | 2.9 | 2.6 | 40 |
    | VCHA042A-8R2MS6 | 8.2 | 103.0 | 2.6 | 2.3 | 40 |
    | VCHA042A-100MS6 | 10.0 | 112.0 | 2.5 | 2.2 | 40 |
    此外,这些电感器的工作温度范围为-55℃至+165℃,符合RoHS和无卤素标准,并通过了AEC-Q200认证。

    产品特点和优势


    - 高性能:采用金属磁粉芯材料,实现了高饱和电流(Isat)性能。
    - 低损耗:低直流电阻(Rdc),显著降低了能耗。
    - 紧凑设计:厚度最大为2.1毫米,适合空间受限的应用场景。
    - 环境友好:符合RoHS和无卤素标准,有助于环境保护。
    - 高温稳定性:额定工作温度高达165℃,适应极端环境。
    - 高可靠性:通过AEC-Q200认证,满足汽车工业的严格要求。

    应用案例和使用建议


    VCHA042A系列电感器广泛应用于汽车电子、工业控制及通信设备等领域。例如,在车载充电系统中,这些电感器能够有效管理电能转换,确保高效稳定运行。在工业自动化控制系统中,它们能够提高电源系统的可靠性和效率。
    使用建议:
    - 在高电流应用中,注意散热,防止过热导致性能下降。
    - 在清洗过程中,避免使用可能影响性能的清洁剂。
    - 设计电路时,考虑元件的布局和冷却措施,确保长期稳定运行。

    兼容性和支持


    VCHA042A系列电感器设计为与大多数电子系统兼容。制造商提供全面的技术支持和维护服务,包括产品选型指导、技术咨询和售后维修服务。客户可以随时联系技术支持团队获取帮助。

    常见问题与解决方案


    问题1:如何清洁这些电感器?
    解决方案:请勿使用对性能有负面影响的清洁剂,如甲苯、二甲苯、酮类和醚类溶剂。建议采用物理清洁方法,如软布擦拭。
    问题2:如何确保电感器在高温环境下的性能?
    解决方案:选择合适型号的产品,并采取适当的散热措施,确保电感器温度不超过额定范围。
    问题3:如何测试电感器的饱和电流(Isat)?
    解决方案:使用专业测试设备,按照规定的测试条件进行测量。具体步骤可参考产品手册。

    总结和推荐


    VCHA042A系列电感器以其出色的性能和高度可靠性,成为汽车和工业应用的理想选择。它们具有优秀的热稳定性和低损耗特性,非常适合需要长时间稳定工作的应用场景。总体来说,强烈推荐这款产品给寻求高品质电子元件的专业人士和企业。

VCHA042A-100MS6参数

参数
类型 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VCHA042A-100MS6数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 电源配件 CYNTEC/台湾乾坤科技 VCHA042A-100MS6 VCHA042A-100MS6数据手册

VCHA042A-100MS6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 13.31
105+ ¥ 12.87
库存: 1
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 0
