首页  >  产品百科  >  VCHA105D-150MS6

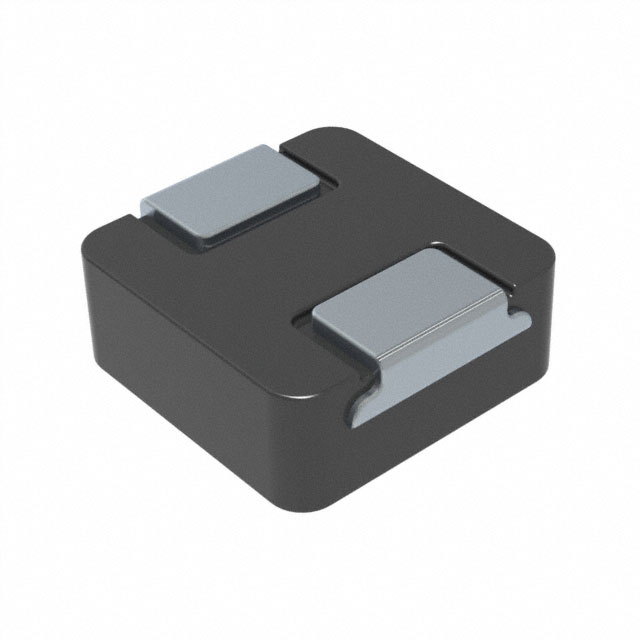

VCHA105D-150MS6

产品分类: 电源配件
厂牌: CYNTEC/台湾乾坤科技
产品描述: Power Choke 15uH 20% 100KHz Metal Dust 6.8A 0.0313Ohm DCR 4040 T/R
供应商型号: 2037-VCHA105D-150MS6DKR-ND
供应商: Digi-Key
标准整包数: 1
CYNTEC/台湾乾坤科技 电源配件 VCHA105D-150MS6

VCHA105D-150MS6概述

    高性能功率电感VCHA105D MS6系列技术手册

    产品简介


    VCHA105D MS6系列是乾坤科技股份有限公司生产的一款高性能金属磁粉芯功率电感。这款电感主要用于汽车和其他需要高性能、高可靠性的电子设备中。其核心材料和技术确保了产品在高温、高电流环境下的稳定性和可靠性,使其成为现代电子系统不可或缺的一部分。

    技术参数


    以下是VCHA105D MS6系列的部分技术规格:
    - 尺寸(毫米):长度 L:10.85±0.35;宽度 W:10.0±0.3;厚度 T:5.2±0.2;脚长 A1:2.2±0.5;引脚间距 B:4.5±0.3;焊接面积 B1:6.5±0.3;孔间距 H:0~+0.15;焊盘尺寸 A:5.00;B:4.90;C:12.88
    - 阻抗 (mΩ):最大阻抗随电感值变化而不同,例如R68型号的直流电阻为1.85 mΩ
    - 额定电流 (A):饱和电流和加热电流取决于具体型号,如R68型号的最大加热电流为28.8 A,饱和电流为39.4 A
    - 工作电压 (V):最高工作电压为80 V
    - 环境温度范围: -55℃至+165℃
    - 温度上升范围: 最大温度上升需根据具体应用场景进行验证

    产品特点和优势


    VCHA105D MS6系列具有以下特点和优势:
    - 高饱和电流:利用金属粉末磁芯技术,实现了优异的饱和电流性能
    - 低损耗:通过低直流电阻设计,实现低损耗,提高了效率
    - 超薄设计:厚度最大仅为5.4毫米,适合空间受限的应用
    - 环保:符合RoHS标准及无卤素要求
    - 行业认证:通过AEC-Q200汽车级标准认证,适用于汽车工业

    应用案例和使用建议


    VCHA105D MS6系列电感广泛应用于汽车电子系统,如电源模块、电池管理系统、车载充电器等。为了充分发挥其性能,在使用过程中应注意以下几点:
    - 在高温环境中使用时,应严格监控电感温度,避免超过最大温度上升限制
    - 安装时遵循推荐的焊盘尺寸和布局,确保良好的热传导和机械稳定性
    - 清洁处理时避免使用可能损坏电感的清洁剂,如建议使用温和的溶剂清洗

    兼容性和支持


    VCHA105D MS6系列电感与多种电子系统兼容,且乾坤科技提供了完善的技术支持服务,包括产品定制、应用咨询和售后支持,确保客户能够充分利用产品性能并解决使用过程中的问题。

    常见问题与解决方案


    - 问题1:电感在长时间高电流运行后温度过高
    解决办法:增加散热措施,如加装散热片或优化电路布局以提高散热效率。
    - 问题2:电感在某些清洁操作后性能下降
    解决办法:避免使用对电感有害的清洁剂,采用厂家推荐的温和溶剂清洗。

    总结和推荐


    VCHA105D MS6系列功率电感凭借其优异的性能和高可靠性,成为了汽车及其他工业应用中的理想选择。对于需要高性能电感的项目,强烈推荐使用该系列产品。乾坤科技的专业技术和全面支持确保了产品的最佳应用效果,值得信赖。

VCHA105D-150MS6参数

参数
类型 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VCHA105D-150MS6数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 电源配件 CYNTEC/台湾乾坤科技 VCHA105D-150MS6 VCHA105D-150MS6数据手册

VCHA105D-150MS6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.3 ¥ 19.435
10+ $ 1.6751 ¥ 14.1544
25+ $ 1.5146 ¥ 12.7983
50+ $ 1.351 ¥ 11.3058
100+ $ 1.2513 ¥ 10.4721
250+ $ 1.1303 ¥ 9.459
库存: 558
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.43
直接购买
加入购物车
