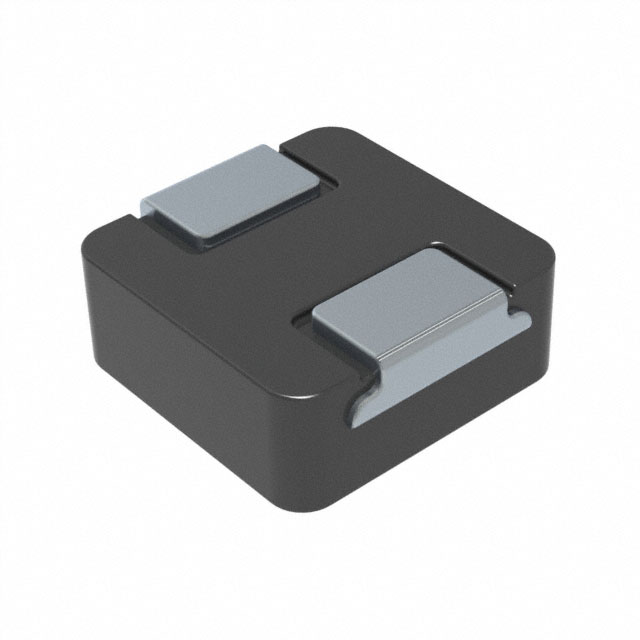

VCMT136E-150MN5

产品分类: 贴片电感
厂牌: CYNTEC/台湾乾坤科技
产品描述: 100KHz 7.2A 8.5A 15μH 28.2mΩ ±20% 标准安装,贴片安装 13.45mm*12.6mm*6.5mm
供应商型号: D-VCMT136E-150MN5
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 贴片电感 VCMT136E-150MN5

VCMT136E-150MN5概述

    高性能金属粉末芯电感器——VCMT136E系列

    产品简介


    VCMT136E系列是乾坤科技股份有限公司推出的一款高性能金属粉末芯电感器,广泛应用于汽车领域。该系列电感器采用金属粉末芯设计,实现了高效率和低损耗,并且符合RoHS和无卤素标准,通过了AEC-Q200认证,确保了在严苛环境下的可靠性。

    技术参数


    以下是VCMT136E系列各型号的主要技术参数:
    | 型号 | 电感量 (µH) | 直流电阻 (mΩ) | 饱和电流 (A) | 热稳定性电流 (A) |

    | VCMT136E-1R0MN5 | 1.0 | 1.9 | 20.0 | 32.0 |
    | VCMT136E-1R5MN5 | 1.5 | 2.7 | 18.0 | 26.0 |
    | VCMT136E-2R2MN5 | 2.2 | 4.0 | 17.5 | 21.0 |
    | VCMT136E-3R3MN5 | 3.3 | 5.0 | 17.0 | 18.3 |
    | VCMT136E-4R7MN5 | 4.7 | 8.0 | 13.5 | 15.0 |
    | VCMT136E-5R6MN5 | 5.6 | 9.3 | 12.0 | 14.0 |
    | VCMT136E-6R8MN5 | 6.8 | 9.8 | 10.5 | 13.5 |
    | VCMT136E-100MN5 | 10.0 | 15.2 | 9.2 | 11.0 |
    | VCMT136E-150MN5 | 15.0 | 24.5 | 7.2 | 8.5 |
    | VCMT136E-220MN5 | 22.0 | 35.5 | 6.3 | 7.0 |
    | VCMT136E-330MN5 | 33.0 | 60.0 | 4.3 | 5.5 |
    | VCMT136E-470MN5 | 47.0 | 90.0 | 3.8 | 4.2 |
    这些型号在不同的应用需求下,提供了多种电感值的选择。此外,电感器的工作温度范围为-55°C至+155°C,符合汽车领域的严苛要求。

    产品特点和优势


    1. 高效率:金属粉末芯设计显著提高了饱和电流能力。
    2. 低轮廓:厚度最大为6.5毫米,适合空间受限的应用场合。
    3. 低损耗:通过低直流电阻实现低损耗,有助于提高能效。
    4. 高频适应性:最高可适应1MHz频率。
    5. 环保:符合RoHS和无卤素标准,减少了环境污染。
    6. 认证:通过了AEC-Q200认证,适用于汽车领域。

    应用案例和使用建议


    VCMT136E系列广泛应用于汽车电子系统,如发动机控制单元(ECU)、电池管理系统(BMS)以及电源管理模块。为了更好地发挥电感器的性能,建议在安装时保持适当的通风和散热措施,避免过热导致性能下降。
    例如,在设计电路时,可以考虑使用更大的PCB铜箔面积来帮助散热;同时,在布局时应注意电感器与其他发热元件的距离,避免热集聚。

    兼容性和支持


    VCMT136E系列具有良好的通用性,能够与其他常见的电子元器件和设备兼容。乾坤科技股份有限公司提供全面的技术支持和售后服务,包括产品咨询、技术指导和售后维护等。

    常见问题与解决方案


    1. 清洗问题:避免使用某些有机溶剂清洗电感器,因为这可能会影响其性能。
    2. 超声波清洗:不推荐使用高功率超声波清洗设备,因为它可能损坏电感器结构。
    3. 焊接温度:严格遵守焊接温度曲线,确保在255~260°C范围内,以避免损坏电感器。

    总结和推荐


    VCMT136E系列凭借其出色的性能、可靠性和广泛的应用范围,成为汽车电子领域不可或缺的关键元件。我们强烈推荐使用这款电感器,特别是在需要高效率、低损耗和良好热稳定性的应用场景中。无论是研发阶段还是批量生产,这款电感器都是您值得信赖的选择。

VCMT136E-150MN5参数

参数
容差 ±20%
直流电阻(DCR) 28.2mΩ
额定电流 8.5A
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 7.2A
自谐振频率(SRF) -
长*宽*高 13.45mm*12.6mm*6.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
