首页  >  产品百科  >  VCHA075D-4R7MS6

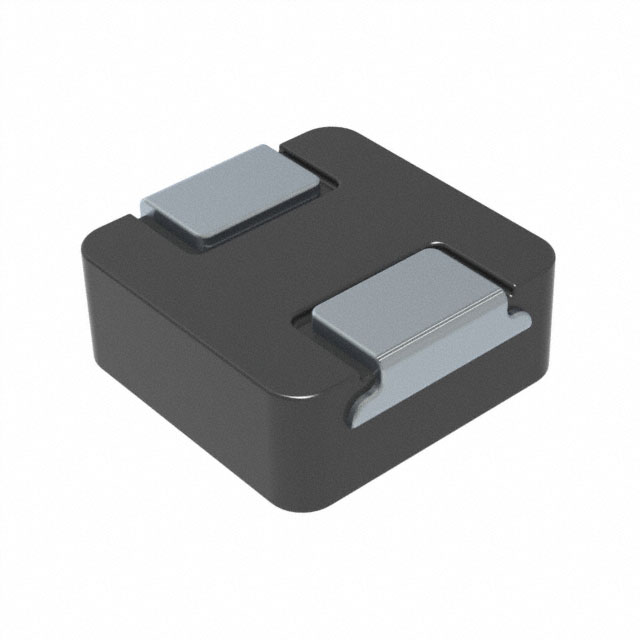

VCHA075D-4R7MS6

产品分类: 电源配件
厂牌: CYNTEC/台湾乾坤科技
产品描述: Power Choke Coil VCHA075D MS6 type
供应商型号: D-VCHA075D-4R7MS6
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 电源配件 VCHA075D-4R7MS6

VCHA075D-4R7MS6概述

    乾坤科技Power Choke Coil VCHA075D MS6型电感器技术手册解析

    1. 产品简介


    乾坤科技的Power Choke Coil VCHA075D MS6型电感器是一款高性能金属粉末芯电感器,专为汽车应用设计。该电感器采用金属粉末核心,具有低损耗、低直流电阻(DCR)和高饱和电流等特点。符合RoHS标准且不含卤素,通过了AEC-Q200认证。

    2. 技术参数


    - 型号:VCHA075D-1R5MS6, VCHA075D-2R2MS6, VCHA075D-3R3MS6, VCHA075D-4R7MS6, VCHA075D-5R6MS6, VCHA075D-6R8MS6, VCHA075D-8R2MS6, VCHA075D-100MS6, VCHA075D-150MS6, VCHA075D-220MS6, VCHA075D-330MS6, VCHA075D-470MS6, VCHA075D-680MS6
    - 额定电感量:1.5 μH至680 μH
    - 直流电阻(DCR):6.1 mΩ至255 mΩ
    - 额定饱和电流:10.3 A至16.3 A
    - 热额定电流:8.0 A至16.3 A
    - 工作温度范围:-55℃ 至 +165℃
    - 尺寸:长7.70 mm ± 0.35 mm,宽7.2 mm ± 0.3 mm,厚5.2 mm ± 0.2 mm
    - 兼容性:符合RoHS和Halogen-Free标准,适用于汽车应用
    - 日期码格式:年代码+周代码+卷带编号(001-ZZZ)

    3. 产品特点和优势


    - 高性能:采用金属粉末核心,实现高电感量和低损耗。
    - 低厚度:最大厚度5.4 mm,适合空间受限的应用。
    - 低DCR:实现低损耗,提高效率。
    - 高可靠性:通过AEC-Q200认证,确保在恶劣环境下仍能稳定运行。
    - 环保:符合RoHS标准且不含卤素,适用于绿色应用。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于汽车电子系统,如车载充电器、DC/DC转换器、滤波器等。
    - 使用建议:根据不同的应用场景选择合适的电感器型号,注意电感器的温升特性,在高电流应用中应适当降低电流以避免温升过高导致的性能下降。对于复杂电路设计,需要考虑PCB布局对散热的影响。

    5. 兼容性和支持


    - 兼容性:与现有的汽车电子系统和其他符合RoHS标准的电子元器件高度兼容。
    - 技术支持:乾坤科技提供详尽的技术文档和支持服务,包括产品选型指导、安装和调试建议等。

    6. 常见问题与解决方案


    - Q:如何确认电感器的安装方向?
    - A:电感器顶面标记代表线圈绕向,按照标记方向安装即可。
    - Q:如何清洗电感器?
    - A:避免使用强溶剂和超声波清洗机,以免影响性能,如有需要请咨询制造商。
    - Q:电感器的温升如何控制?
    - A:参考数据表中的温升曲线,合理设置电流和散热措施,避免超过165℃的工作温度限制。

    7. 总结和推荐


    总体而言,乾坤科技的Power Choke Coil VCHA075D MS6型电感器在汽车电子领域的应用中表现出色,其高性能、低损耗和高可靠性使其成为同类产品中的佼佼者。针对不同的应用场景,该系列电感器提供了多种规格选择,能够满足不同需求。鉴于其优秀的特性和广泛的适用性,我们强烈推荐此款电感器用于汽车电子系统的设计中。

VCHA075D-4R7MS6参数

参数
类型 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VCHA075D-4R7MS6数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 电源配件 CYNTEC/台湾乾坤科技 VCHA075D-4R7MS6 VCHA075D-4R7MS6数据手册

VCHA075D-4R7MS6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 17.68
105+ ¥ 17.1
库存: 960
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 530.4
