VSRP1206S1-R150J

产品分类: 电源配件
厂牌: CYNTEC/台湾乾坤科技
产品描述:
供应商型号: D-VSRP1206S1-R150J
供应商: 期货订购
标准整包数: 1

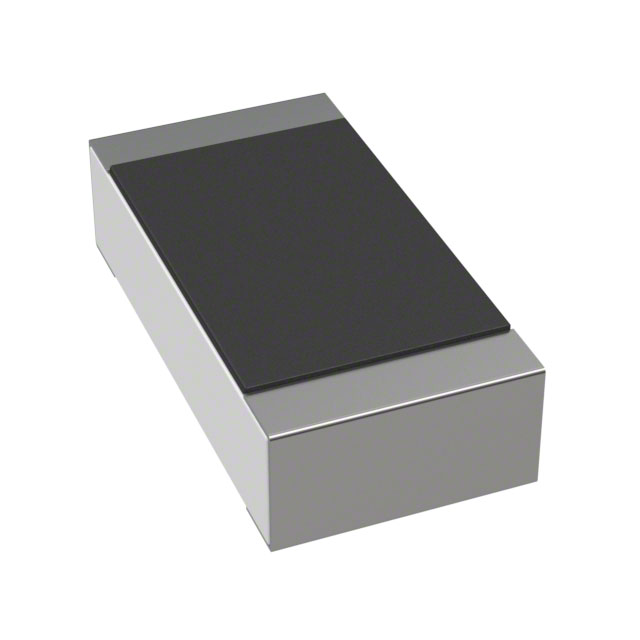

CYNTEC/台湾乾坤科技 电源配件 VSRP1206S1-R150J

VSRP1206S1-R150J概述

    VSRP1206S1系列电流感应电阻

    产品简介


    VSRP1206S1系列电流感应电阻是一种适用于电源、电机电路等领域的高精度电阻元件。这些电阻采用无铅/无卤素材料制造,符合RoHS标准并经过AEC-Q200认证。其设计适合回流焊接工艺,因此在现代电子产品中广泛应用于各种复杂环境下的电流监测和控制。

    技术参数


    | 特征 | 规格 |

    | 功率等级 | 1 W |
    | 电阻范围 | 0.01Ω~0.015Ω,0.016Ω~1Ω |
    | 电阻温度系数(ppm/℃) | ±200,±100 |
    | 电阻容差 | ±1% (F),±2% (G),±5% (J) |
    | 工作温度范围 | -55℃ ~ +155℃ |

    产品特点和优势


    VSRP1206S1系列电流感应电阻的主要优势包括:
    - 高功率等级:高达1瓦特,能够承受较高电流。
    - 高精度:多种电阻值可选,容差为±1%至±5%,确保精确测量。
    - 环境适应性强:适用于极端温度条件(-55℃到+155℃),具有良好的热稳定性。
    - 符合国际标准:RoHS认证和AEC-Q200认证,保证安全可靠。

    应用案例和使用建议


    VSRP1206S1系列电流感应电阻适用于多种应用场合,如电源管理和电机驱动等。为了更好地利用这一产品,建议遵循以下使用建议:
    - 在高环境温度下使用时,应根据手册中的降额曲线调整最大负载。
    - 选择合适的焊盘图案以提高焊接质量,建议使用符合标准的尺寸进行焊接。

    兼容性和支持


    该产品适合用于各种电路板上,并且与其他主流电子元件具有良好的兼容性。制造商提供了全面的技术支持,包括详细的测试报告和维修服务,以确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    以下是用户在使用过程中可能遇到的一些问题及其解决方案:
    | 问题 | 解决方案 |

    | 高温环境下性能下降 | 根据手册中的降额曲线调整最大负载 |
    | 焊接过程中损坏 | 使用符合要求的焊盘图案,并遵循正确的焊接工艺 |
    | 机械应力导致损坏 | 尽量避免在安装过程中对电路板施加过大的机械应力 |

    总结和推荐


    VSRP1206S1系列电流感应电阻以其高功率等级、高精度和宽温度范围,成为电源管理、电机控制等领域的重要组件。综合考虑其优异的性能和可靠性,我们强烈推荐使用这一产品。

VSRP1206S1-R150J参数

参数
类型 -
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSRP1206S1-R150J数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 电源配件 CYNTEC/台湾乾坤科技 VSRP1206S1-R150J VSRP1206S1-R150J数据手册

VSRP1206S1-R150J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 5.66
105+ ¥ 5.48
库存: 960
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 169.8
