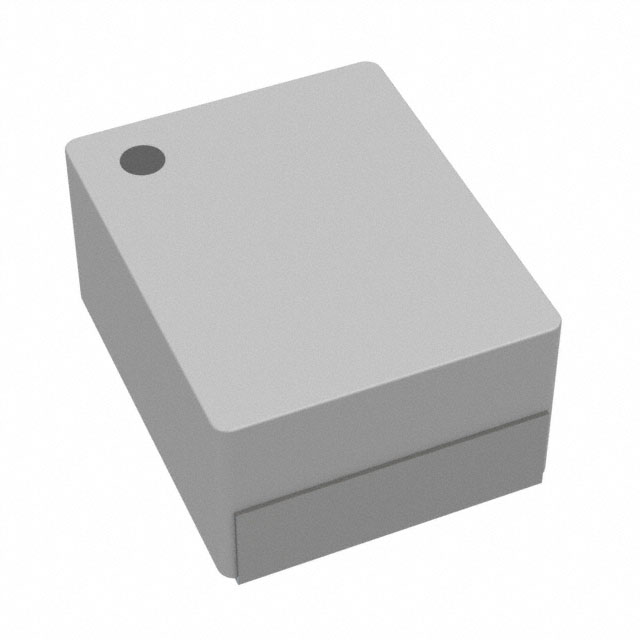

HMLB25201B-2R2MSR

产品分类: 贴片电感
厂牌: CYNTEC/台湾乾坤科技
产品描述: 1MHz 2.6A 2.3A 2.2μH 95mΩ ±20% 1008 贴片安装 2.5mm*2mm*1.2mm
供应商型号: D-HMLB25201B-2R2MSR
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 贴片电感 HMLB25201B-2R2MSR

HMLB25201B-2R2MSR概述

    Power Choke Coil HMLB25201B-000 技术手册解析

    产品简介


    HMLB25201B 系列电感器是乾坤科技股份有限公司(CYNTEC)推出的一款高性能电感器,专为低功耗、高效率的应用设计。这类电感器采用金属磁粉芯技术,具有较高的饱和电流和较低的直流电阻(DCR),特别适用于便携式设备及小型化电路板设计中。其核心材料确保了优异的电气性能和稳定性,可广泛应用于消费类电子产品如笔记本电脑、手机、平板显示器等设备的电源模块中。

    技术参数


    | 参数名称 | 规格范围 |

    | 外形尺寸 | 2.5 mm × 2.0 mm × 1.2 mm |
    | 感应值(µH) | 0.22~2.2 |
    | 直流电阻(mΩ) | 8.4~79 |
    | 饱和电流(A) | 2.3~10.5 |
    | 温升电流(A) | 2.7~6.6 |
    | 工作温度范围 | -55℃ 至 +125℃ |
    该系列电感器符合RoHS标准,采用无铅工艺制造,适合现代环保需求。其独特的散热设计能够在高温环境下保持稳定的性能表现。

    产品特点和优势


    HMLB25201B 系列电感器的主要特点是体积小巧且性能卓越。得益于金属磁粉芯技术,这些电感器不仅具备出色的饱和电流能力,还拥有较低的能量损耗,从而提升了整体效率。此外,它们的紧凑结构使其非常适合空间受限的设计方案。特别是对于需要高效能转换器的应用场景,如CPU供电模块、服务器VRM等,这款电感器提供了可靠的选择。

    应用案例和使用建议


    HMLB25201B 系列电感器已经在多种实际应用中得到了验证,包括但不限于笔记本电脑中的DC/DC转换器、移动电话的充电电路、以及液晶显示屏的背光驱动等。在这些应用中,客户反馈显示该产品能够有效地减少电磁干扰,并提高系统的稳定性和可靠性。
    为了最大化发挥HMLB25201B的优势,在使用过程中应注意以下几点:
    1. 确保正确的安装位置以避免不必要的热量积累;
    2. 根据具体应用调整PCB布局;
    3. 定期检查电路板上的温度变化情况。

    兼容性和支持


    CYNTEC公司为客户提供全面的技术支持服务,涵盖从初步选型到最终部署的所有阶段。如果您对现有的型号不满足需求,也可以联系公司定制其他规格的产品。同时,所有产品都经过严格的质量控制流程,保证出厂前达到高标准要求。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高 | 调整PCB设计或增加散热措施 |
    | 性能下降 | 检查是否超过了额定电流值 |
    | 输出不稳定 | 检查输入电压是否符合规定范围 |

    总结和推荐


    综上所述,HMLB25201B 系列电感器凭借其卓越的技术指标和广泛的应用前景成为市场上极具竞争力的产品之一。无论是从性能还是成本角度来看,它都是值得信赖的理想选择。因此,我们强烈推荐此款产品用于各类需高效能转换的应用场合。

HMLB25201B-2R2MSR参数

参数
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 2.6A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 95mΩ
额定电流 2.3A
Q值 -
长*宽*高 2.5mm*2mm*1.2mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMLB25201B-2R2MSR数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电感 CYNTEC/台湾乾坤科技 HMLB25201B-2R2MSR HMLB25201B-2R2MSR数据手册

HMLB25201B-2R2MSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
