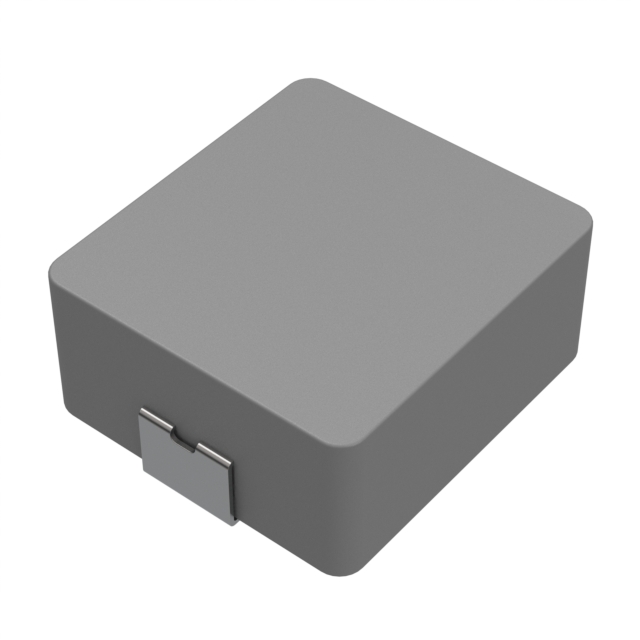

CMLB104T-330MS

产品分类: 贴片电感
厂牌: CYNTEC/台湾乾坤科技
产品描述: 100KHz 5A 4.4A 33μH 91mΩ ±20% 4040 标准安装,贴片安装 10.85mm*10mm*4mm
供应商型号: D-CMLB104T-330MS
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 贴片电感 CMLB104T-330MS

CMLB104T-330MS概述

    Power Choke Coil CMLB104T 型号技术手册解析

    1. 产品简介


    CMLB104T 是由乾坤科技股份有限公司(CYNTEC CO., LTD.)生产的一款高性能功率扼流圈。该产品以其金属粉芯材料的应用实现了高饱和电流(Isat),同时具备低剖面设计(最大厚度4.0mm)、低损耗(通过低电阻实现)以及适用于高频(1MHz)操作的特点。此外,该产品符合RoHS标准且无铅(100% 铅(Pb)free)。它广泛应用于笔记本电脑CPU的DC/DC转换器、板载电源模块和服务器的电压调节模块(VRM)。

    2. 技术参数


    CMLB104T 型号的具体技术规格如下:
    | 零件编号 | 电感值 (µH) | 直流电阻 (mΩ) | 热降额电流 (A) | 饱和电流 (A) |

    | CMLB104T-R15MS | 0.15 | 0.45 | 41.0 | 64.0 |
    | CMLB104T-R22MS | 0.22 | 0.82 | 36.0 | 59.0 |
    | CMLB104T-R36MS | 0.36 | 1.05 | 33.0 | 42.0 |
    | ... | ... | ... | ... | ... |
    备注:
    - 所有测试数据均参考在25°C环境下。
    - 测试条件:100KHz, 1.0Vrms。
    - 工作温度范围:-55°C 至 +125°C。

    3. 产品特点和优势


    CMLB104T 的主要优势包括:
    - 高饱和电流:采用金属粉芯材料实现的高饱和电流(Isat)能够满足各种高电流需求的应用。
    - 低剖面设计:最大的厚度仅为4.0mm,非常适合需要紧凑空间的设计要求。
    - 低损耗:通过低直流电阻(Rdc)实现低损耗,从而提高整体效率。
    - 高频适用:适用于高达1MHz的工作频率,适合现代高频电路需求。
    - 环保:符合RoHS标准,且100%无铅,满足环保要求。

    4. 应用案例和使用建议


    CMLB104T 主要应用于以下几个领域:
    - 笔记本电脑:用于CPU的DC/DC转换器。
    - 板载电源模块:特别适合交流转换器中的薄型设计。
    - 服务器:作为电压调节模块(VRM)的一部分,确保稳定供电。
    使用建议:
    - 在选择具体型号时,需根据实际应用中的电流需求来选择合适的电感值和饱和电流。
    - 确保散热设计良好,以避免超过最大工作温度(125°C)。

    5. 兼容性和支持


    CMLB104T 具有良好的兼容性,可以轻松集成到现有系统中。制造商提供全面的技术支持和售后服务,包括产品定制和技术咨询。

    6. 常见问题与解决方案


    常见问题:
    - 过热问题:确保适当的散热设计和电流限制,以避免过热。
    - 电感值漂移:由于温度变化引起的电感值漂移可以通过选型时考虑温漂特性来解决。
    解决方案:
    - 使用合理的电路设计和散热措施,避免过热。
    - 选择具有适当温漂特性的型号,以适应不同的工作环境。

    7. 总结和推荐


    CMLB104T 是一款高性能、多功能的功率扼流圈,适用于多种高电流、高频应用场景。其独特的优势使其在市场上具有较高的竞争力。对于需要高可靠性和高效能的电子设备制造商而言,CMLB104T 是一个非常值得推荐的产品。
    综上所述,推荐使用 CMLB104T,特别是在那些对体积和性能有严格要求的应用场合。

CMLB104T-330MS参数

参数
额定电流 4.4A
Q值 -
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 91mΩ
长*宽*高 10.85mm*10mm*4mm
通用封装 4040
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
