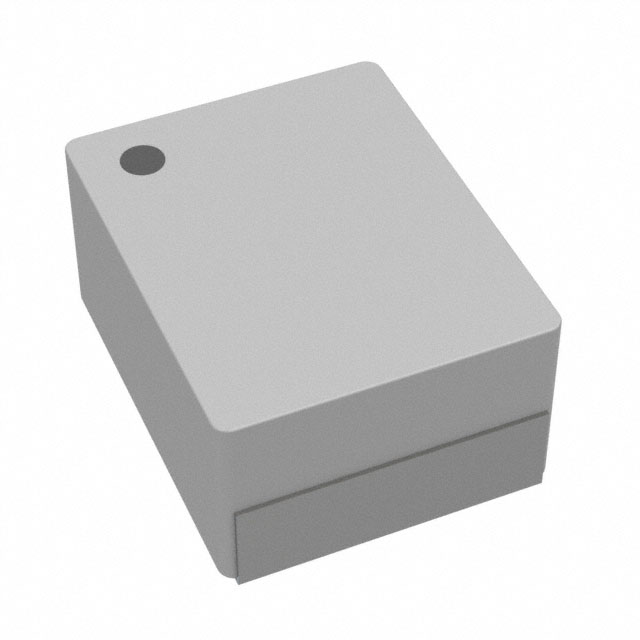

HMLB25201T-2R2MSR

产品分类: 贴片电感
厂牌: CYNTEC/台湾乾坤科技
产品描述: 1MHz 2.35A 1.9A 2.2μH 112mΩ ±20% 1008 贴片安装 2.5mm*2mm*1mm
供应商型号: D-HMLB25201T-2R2MSR
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 贴片电感 HMLB25201T-2R2MSR

HMLB25201T-2R2MSR概述

    Power Choke Coil HMLB25201T MSR Type 技术手册概述

    1. 产品简介


    乾坤科技股份有限公司的Power Choke Coil HMLB25201T MSR型是一款专为高性能电子设备设计的电感器。该产品以金属磁芯为核心材料,实现了高饱和电流和低直流电阻(DCR),确保在各种应用中的高效能表现。该电感器广泛应用于笔记本电脑的CPU DC/DC转换器、手机、液晶显示屏、硬盘驱动器、数字摄像机、数码相机、个人数字助理(PDA)等领域。此外,它还适用于薄型电路板上的电源模块及服务器中的VRM(电压调节模块)。

    2. 技术参数


    - 型号:HMLB25201T-R22MSR, HMLB25201T-R24MSR, HMLB25201T-R47MSR, HMLB25201T-1R0MSR, HMLB25201T-1R5MSR, HMLB25201T-2R2MSR
    - 外形尺寸:长2.5mm ± 0.2mm,宽2.0mm ± 0.2mm,厚1.0mm最大
    - 电气特性:
    - 饱和电流(Isat):取决于型号,范围在1.9A至7.0A之间
    - 直流电阻(Rdc):低至9.4mΩ
    - 工作温度范围:-55°C 至 +125°C
    - 温度上升ΔT:当电流增加时,温度上升不超过40°C
    - 电感值(L0):范围从0.22μH到2.2μH不等
    - 热特性:
    - 热电流(DC Amps):Idc范围从2.45A到55A
    - 认证与标准:100%无铅,符合RoHS标准

    3. 产品特点和优势


    - 高饱和电流:金属磁芯设计确保在大电流下的稳定性能,适合需要大功率输出的应用。
    - 低直流电阻:减少功率损耗,提高效率。
    - 超薄封装:尺寸仅为2.5mm x 2.0mm x 1.0mm,适合空间有限的设计。
    - 环保设计:无铅制造,符合国际环保标准。

    4. 应用案例和使用建议


    - 笔记本电脑CPU DC/DC转换器:利用其低损耗和高饱和电流特性,实现高效能电源管理。
    - 手机及消费电子:为高密度电路提供可靠的电感解决方案。
    - 工业和通信设备:在严苛环境下保证稳定的电力供应。
    - 建议使用:根据具体应用需求选择合适的电感值和电流等级,确保设计的稳定性和可靠性。

    5. 兼容性和支持


    - 兼容性:该电感器可与各类标准SMT生产设备兼容,确保高效的生产流程。
    - 技术支持:厂商提供详尽的技术文档和应用指南,支持客户进行定制化开发。

    6. 常见问题与解决方案


    - 问题:电感器在高电流下出现过热现象
    - 解决方案:检查电路设计是否合理,确认电感器的额定电流是否满足要求;适当增加散热措施,如加大PCB走线厚度或采用外部散热器。
    - 问题:电感器温度超出安全范围
    - 解决方案:检查电路设计和安装位置,确保电感器周围的空气流通,避免过热。

    7. 总结和推荐


    Power Choke Coil HMLB25201T MSR型电感器以其卓越的性能和可靠性,在多种应用场景中表现出色。其独特的金属磁芯设计和低直流电阻使得该产品在高功率和高密度电路中具有显著的优势。推荐用于需要高性能电源管理的设备,如笔记本电脑、智能手机和其他高端消费电子产品。同时,厂商提供的全面技术支持也使得该产品成为研发工程师的理想选择。

HMLB25201T-2R2MSR参数

参数
额定电流 1.9A
Q值 -
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 2.35A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 112mΩ
长*宽*高 2.5mm*2mm*1mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMLB25201T-2R2MSR数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电感 CYNTEC/台湾乾坤科技 HMLB25201T-2R2MSR HMLB25201T-2R2MSR数据手册

HMLB25201T-2R2MSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 2.28
105+ ¥ 2.21
库存: 960
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 68.4
直接购买
加入购物车
