首页  >  产品百科  >  VCHA042A-4R7MS6

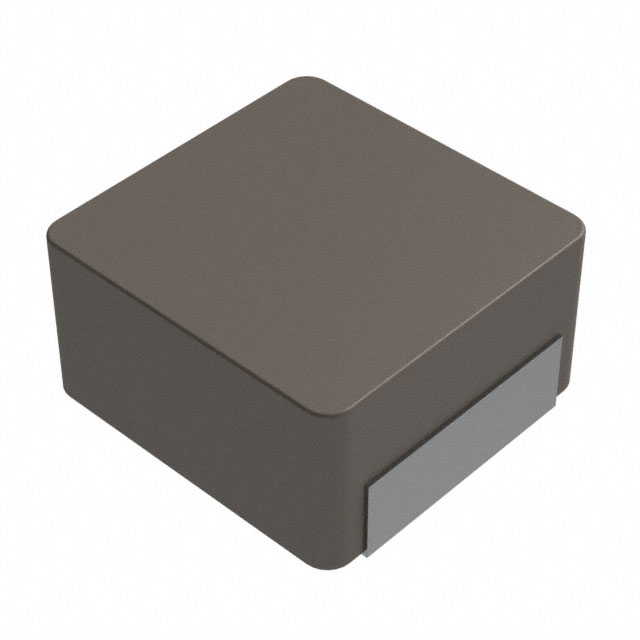

VCHA042A-4R7MS6

产品分类: 电源配件
厂牌: CYNTEC/台湾乾坤科技
产品描述: Power Choke Coil VCHA042A MS6 type
供应商型号: VCHA042A-4R7MS6
供应商: 国内现货
标准整包数: 2000
CYNTEC/台湾乾坤科技 电源配件 VCHA042A-4R7MS6

VCHA042A-4R7MS6概述


    产品简介


    产品名称:VCHA042A 系列 Power Choke Coil(电感器)
    制造商:CYNTEC CO., LTD. (乾坤科技股份有限公司)
    产品类型:电感器是一种能够存储电能并在需要时释放电能的无源电子元件。VCHA042A 系列电感器采用金属粉芯材料,具备高性能、低损耗等特点,适用于各种电路中,特别是汽车电子、通信设备和工业自动化控制等领域。

    技术参数


    | 规格 | VCHA042A-R10MS6 | VCHA042A-R22MS6 | VCHA042A-R33MS6 | VCHA042A-R40MS6 | VCHA042A-R47MS6 | VCHA042A-R60MS6 | VCHA042A-R68MS6 | VCHA042A-1R0MS6 | VCHA042A-1R5MS6 | VCHA042A-2R2MS6 | VCHA042A-3R3MS6 | VCHA042A-4R7MS6 | VCHA042A-5R6MS6 | VCHA042A-6R8MS6 | VCHA042A-8R2MS6 | VCHA042A-100MS6 |

    | 电感量(μH) @0A | 0.10 | 0.22 | 0.33 | 0.40 | 0.47 | 0.60 | 0.68 | 1.0 | 1.5 | 2.2 | 3.3 | 4.7 | 5.6 | 6.8 | 8.2 | 10.0 |
    | 直流电阻(mΩ)典型值 | 1.90 | 5.30 | 5.80 | 6.00 | 6.30 | 8.10 | 8.60 | 9.10 | 13.40 | 20.90 | 33.40 | 48.60 | 61.80 | 80.50 | 103.00 | 112.00 |
    | 饱和电流(A)典型值 | 21.0 | 11.4 | 10.9 | 10.7 | 10.6 | 12.1 | 9.1 | 8.9 | 7.3 | 5.8 | 4.6 | 4.0 | 3.4 | 2.9 | 2.6 | 2.5 |
    | 额定电压(V) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 40 | 40 | 40 | 40 | 40 |
    | 外形尺寸(mm) | 4.2±0.3 × 4.0±0.3 × 2.1(最大) | 4.2±0.3 × 4.0±0.3 × 2.1(最大) | 4.2±0.3 × 4.0±0.3 × 2.1(最大) | 4.2±0.3 × 4.0±0.3 × 2.1(最大) | 4.2±0.3 × 4.0±0.3 × 2.1(最大) | 4.2±0.3 × 4.0±0.3 × 2.1(最大) | 4.2±0.3 × 4.0±0.3 × 2.1(最大) | 4.2±0.3 × 4.0±0.3 × 2.1(最大) | 4.2±0.3 × 4.0±0.3 × 2.1(最大) | 4.2±0.3 × 4.0±0.3 × 2.1(最大) | 4.2±0.3 × 4.0±0.3 × 2.1(最大) | 4.2±0.3 × 4.0±0.3 × 2.1(最大) | 4.2±0.3 × 4.0±0.3 × 2.1(最大) | 4.2±0.3 × 4.0±0.3 × 2.1(最大) | 4.2±0.3 × 4.0±0.3 × 2.1(最大) | 4.2±0.3 × 4.0±0.3 × 2.1(最大) |

    产品特点和优势


    1. 高饱和电流:不同型号的 VCHA042A 系列电感器能够承受不同的饱和电流,确保在高压环境下也能稳定运行。
    2. 低直流电阻(DCR):低 DCR 意味着更低的能量损耗,提升了整体效率。
    3. 宽泛的工作温度范围:-55℃至+165℃,使得电感器在极端条件下仍能可靠工作。
    4. AEC-Q200 认证:符合汽车行业严格的质量标准,适用于汽车电子应用。
    5. 低外形设计:厚度最大为 2.1mm,适合空间受限的应用环境。
    6. 环保材料:符合 RoHS 和卤素自由标准,对环境友好。

    应用案例和使用建议


    应用案例:
    - 车载信息娱乐系统:电感器广泛应用于车载信息娱乐系统的电源管理模块中,提供稳定的直流电源。
    - 通信基站:通信设备中的滤波电路也需要高性能的电感器来减少干扰,提高信号质量。
    - 工业控制设备:用于工业自动化控制设备中的开关电源模块,以提高系统的效率和稳定性。
    使用建议:
    - 在高温环境中使用时,需要特别注意电感器的温升,确保不超过最大工作温度。
    - 为了延长使用寿命,应避免长时间处于饱和状态。如果预计负载变化较大,建议选择饱和电流稍高的型号。

    兼容性和支持


    - 兼容性:VCHA042A 系列电感器与现有的 SMT 工艺兼容,可直接焊接在 PCB 上。
    - 厂商支持:CYNTEC 提供详细的技术文档和支持服务,如需其他型号或定制需求,可随时联系技术支持团队。

    常见问题与解决方案


    1. 问题:如何清洁电感器?
    - 解决方案:避免使用可能损害电感器性能的清洁剂(如甲苯、二甲苯等),也不要使用超声波清洗机。如果需要专业清洗,请联系厂商获取支持。
    2. 问题:电感器在高温下使用时温度上升明显怎么办?
    - 解决方案:可以通过改进电路设计、增加散热片、优化 PCB 设计等方式来降低温度上升幅度。如果需要更详细的建议,可联系 CYNTEC 的技术支持团队。

    总结和推荐


    综合评估:
    VCHA042A 系列电感器凭借其高饱和电流、低直流电阻、低外形设计和广泛的适用温度范围,在汽车电子、通信设备和工业控制领域具有显著的优势。其通过 AEC-Q200 认证,保证了在严苛环境下的稳定性和可靠性。
    推荐:
    我们强烈推荐 VCHA042A 系列电感器给寻求高性能、高可靠性的电子设备制造商和设计师。无论是车载信息娱乐系统、通信基站还是工业自动化设备,VCHA042A 系列电感器都是您不可或缺的选择。

VCHA042A-4R7MS6参数

参数
类型 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VCHA042A-4R7MS6数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 电源配件 CYNTEC/台湾乾坤科技 VCHA042A-4R7MS6 VCHA042A-4R7MS6数据手册

VCHA042A-4R7MS6封装设计

查看详情并下载
Symbol
Footprint
3D Model
