首页  >  产品百科  >  HMLQ20161T-R47MDR

HMLQ20161T-R47MDR

产品分类: 贴片电感
厂牌: CYNTEC/台湾乾坤科技
产品描述: 1MHz 4.5A 4.4A 470nH 32mΩ ±20% 0806 贴片安装 2mm*1.6mm*1mm
供应商型号: UNP-HMLQ20161T-R47MDR
供应商: 海外现货
标准整包数: 1

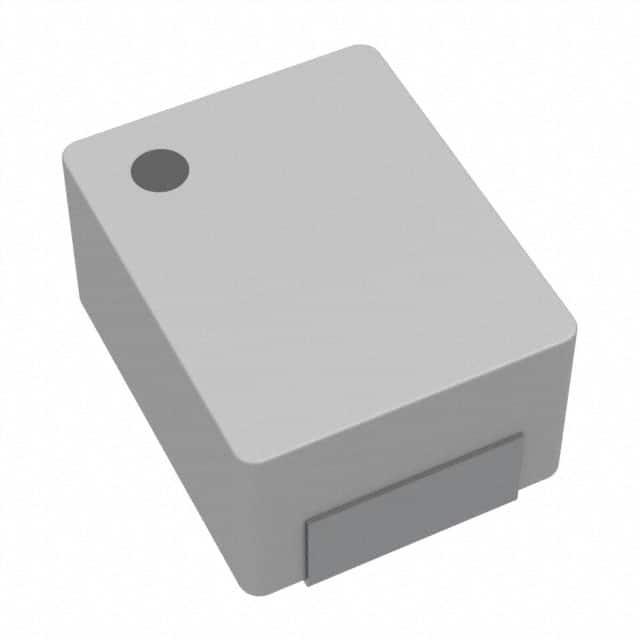

CYNTEC/台湾乾坤科技 贴片电感 HMLQ20161T-R47MDR

HMLQ20161T-R47MDR概述

    乾坤科技 HMLQ20161T-MDR 电源扼流圈产品概述

    产品简介


    乾坤科技的HMLQ20161T-MDR 是一款高性能金属磁芯扼流圈(电感),专为满足现代电子设备小型化、高效能的需求而设计。这类产品广泛应用于笔记本电脑、智能手机、LCD 显示器、硬盘驱动器、数字摄像机、数字相机、个人数码助理等消费电子领域。同时,它也适用于服务器VRM(Voltage Regulator Module)和薄型板载电源模块。

    技术参数


    该产品的具体技术参数如下:
    - 型号:HMLQ20161T-R33MDR, HMLQ20161T-R47MDR, HMLQ20161T-R68MDR, HMLQ20161T-1R0MDR, HMLQ20161T-1R5MDR, HMLQ20161T-2R2MDR
    - 外形尺寸:长2.0mm ± 0.1mm,宽1.6mm ± 0.1mm,高1.0mm最大值
    - 引脚间距:0.5mm ± 0.2mm
    - 耐热温度范围:-55°C 至 +125°C
    - 额定电流(饱和电流或加热电流):根据型号不同,饱和电流在2.20A至5.70A之间,加热电流在2.05A至4.80A之间
    - 阻抗直流电阻(Rdc):范围在21mΩ至150mΩ
    - 电感量:在0A时,从0.33μH到2.2μH
    - RoHS合规性:无铅,符合RoHS标准

    产品特点和优势


    1. 高能效:金属磁芯设计,实现了出色的饱和电流性能。
    2. 紧凑设计:低轮廓设计仅为2.0mm x 1.6mm x 1.0mm,非常适合空间受限的应用。
    3. 低损耗:低直流电阻确保了高效的能量转换和较低的工作温度。
    4. 环保材料:100%无铅,符合严格的RoHS标准,适合绿色电子产品的生产。

    应用案例和使用建议


    1. 笔记本电脑CPU DC/DC转换器:该扼流圈可以有效地滤除电源纹波,提供稳定可靠的电力供应。
    2. 智能手机及其他便携设备:低轮廓设计使其易于集成到紧凑的电路板上,适用于多种应用场景。
    3. 电源管理模块:特别适合于服务器VRM,能够有效减少因电流波动引起的功率损失。

    使用建议:
    - 在选择型号时,根据系统要求和电流需求进行合理选型,确保其能够满足设备的特定需求。
    - 确保电路设计考虑热管理,通过合理的散热设计避免温度过高影响设备寿命。


    兼容性和支持


    - 兼容性:适用于大多数现有的SMT制造工艺,且可与其他相关组件无缝集成。
    - 支持:乾坤科技提供了详尽的技术文档和支持服务,客户可以根据需要联系技术支持获取更多帮助。

    常见问题与解决方案


    1. Q: 是否可以在高温环境下正常工作?
    - A: 可以,在-55°C 至 +125°C 的温度范围内均可正常工作。但需注意实际应用中的散热情况,避免超过最大耐受温度。
    2. Q: 饱和电流如何定义?
    - A: 饱和电流是指导致电感量下降约30%的电流水平。具体数值请参阅规格表。
    3. Q: 如何优化电路中的热管理?
    - A: 通过合理布局元件、增加散热片、改善电路板的散热设计等措施来降低工作温度,避免器件过热。

    总结和推荐


    综上所述,乾坤科技的HMLQ20161T-MDR 电源扼流圈凭借其优异的能效表现、紧凑的设计和良好的环保特性,在多个关键领域都有着出色的表现。对于追求高性能、高可靠性的电子设备制造商来说,该系列产品是一个极佳的选择。因此,强烈推荐在合适的项目中选用这款扼流圈。

HMLQ20161T-R47MDR参数

参数
Q值 -
测试频率 1MHz
电感值 470nH
饱和电流(LSAT) 4.5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 32mΩ
额定电流 4.4A
长*宽*高 2mm*1.6mm*1mm
通用封装 0806
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMLQ20161T-R47MDR数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电感 CYNTEC/台湾乾坤科技 HMLQ20161T-R47MDR HMLQ20161T-R47MDR数据手册

HMLQ20161T-R47MDR封装设计

查看详情并下载
Symbol
Footprint
3D Model
