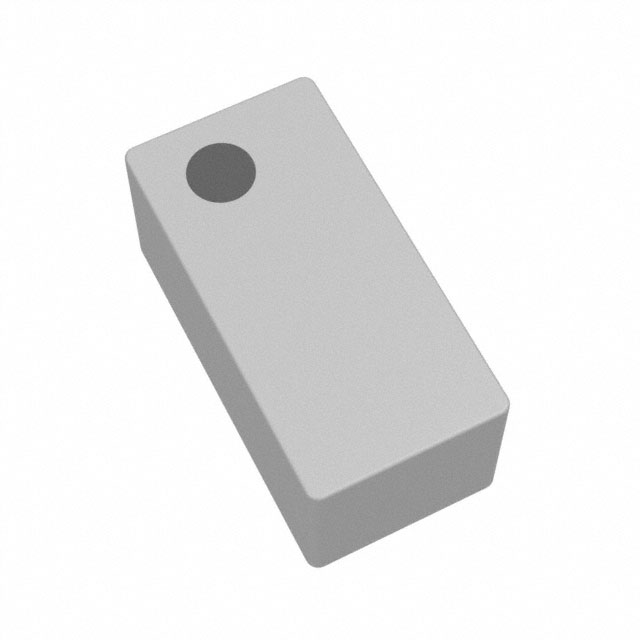

HTEB16080F-1R0MSR

产品分类: 电源配件
厂牌: CYNTEC/台湾乾坤科技
产品描述: Power Choke 1uH 20% 1MHz Metal Dust 0.9A 0.318Ohm DCR 0603
供应商型号: D-HTEB16080F-1R0MSR
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 电源配件 HTEB16080F-1R0MSR

HTEB16080F-1R0MSR概述

    乾坤科技股份有限公司 HTEB16080F Power Choke Coil 产品技术手册

    产品简介


    乾坤科技股份有限公司的HTEB16080F系列金属磁芯电感器是专为高性能要求的DC/DC转换器设计的,广泛应用于笔记本电脑CPU、手机、液晶显示器、硬盘驱动器、数码摄像机、数码相机和掌上电脑等领域。此外,它也适用于薄型板载电源模块和服务器中的VRM(Voltage Regulator Module)。

    技术参数


    | 规格 | 型号 HTEB16080F-1R0MSR | 型号 HTEB16080F-1R5MSR |
    |
    | 电感量(μH) @ 0A | 1.0 | 1.5 |
    | 直流电阻(mΩ) | 283~318 | 420~480 |
    | 电流等级 - 额定电流(A) | 1.0 | 0.8 |
    | 电流等级 - 饱和电流(A) | 1.50 | 1.00 |
    | 工作温度范围 | -55°C 至 +125°C | -55°C 至 +125°C |
    注释:
    - 电感量容差:±20%
    - 测试条件:1MHz,1.0Vrms
    - 直流电流值会导致约40°C 温度上升
    - 饱和电流值会导致约30% 电感下降

    产品特点和优势


    - 高电感性能:采用金属粉末磁芯,能够在大电流下保持稳定的电感性能。
    - 低损耗:低直流电阻设计,显著降低损耗,提高效率。
    - 超薄设计:高度仅1.6mm x 0.8mm x 0.6mm,非常适合空间受限的应用。
    - 环保无铅:完全符合RoHS标准,绿色环保。
    - 广泛应用:适应于多种电子设备和系统,具有良好的市场竞争力。

    应用案例和使用建议


    HTEB16080F系列广泛应用于各类电源模块和DC/DC转换器中,尤其适用于笔记本电脑和服务器中的电源管理。在实际应用中,需要特别注意电路设计和散热条件,确保在极端条件下电感器的工作温度不超过125°C。
    使用建议:
    - 在设计时应考虑组件的放置和PCB的导线宽度和厚度,以保证良好的散热。
    - 根据具体应用场景调整供电路径的设计,避免因电流过大导致温升过高。

    兼容性和支持


    该产品与市面上大多数标准的DC/DC转换器和其他电子设备兼容,可无缝集成到现有系统中。乾坤科技提供详尽的技术文档和支持,确保客户能够高效地进行产品设计和集成。

    常见问题与解决方案


    1. 问题:如何确定最佳的电路布局?
    - 解答:参考产品手册中的热管理指南,根据实际应用场景调整布局设计。

    2. 问题:饱和电流和额定电流有何区别?
    - 解答:额定电流是指长期运行下的最大安全电流,而饱和电流则是指达到特定电感下降程度时的电流阈值。

    总结和推荐


    HTEB16080F系列电感器凭借其卓越的性能和广泛的适用性,在市场上具有较强的竞争力。其出色的电感稳定性、低损耗和紧凑的尺寸使其成为电源管理系统的理想选择。我们强烈推荐使用这款产品,尤其是在对空间和性能都有较高要求的应用场合。
    通过以上分析,可以看出乾坤科技的HTEB16080F系列电感器在诸多方面都表现出色,无论是从技术参数还是实际应用来看,都是值得信赖的选择。

HTEB16080F-1R0MSR参数

参数
类型 -
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HTEB16080F-1R0MSR数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 电源配件 CYNTEC/台湾乾坤科技 HTEB16080F-1R0MSR HTEB16080F-1R0MSR数据手册

HTEB16080F-1R0MSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
