首页  >  产品百科  >  HTEX25201T-100MSR

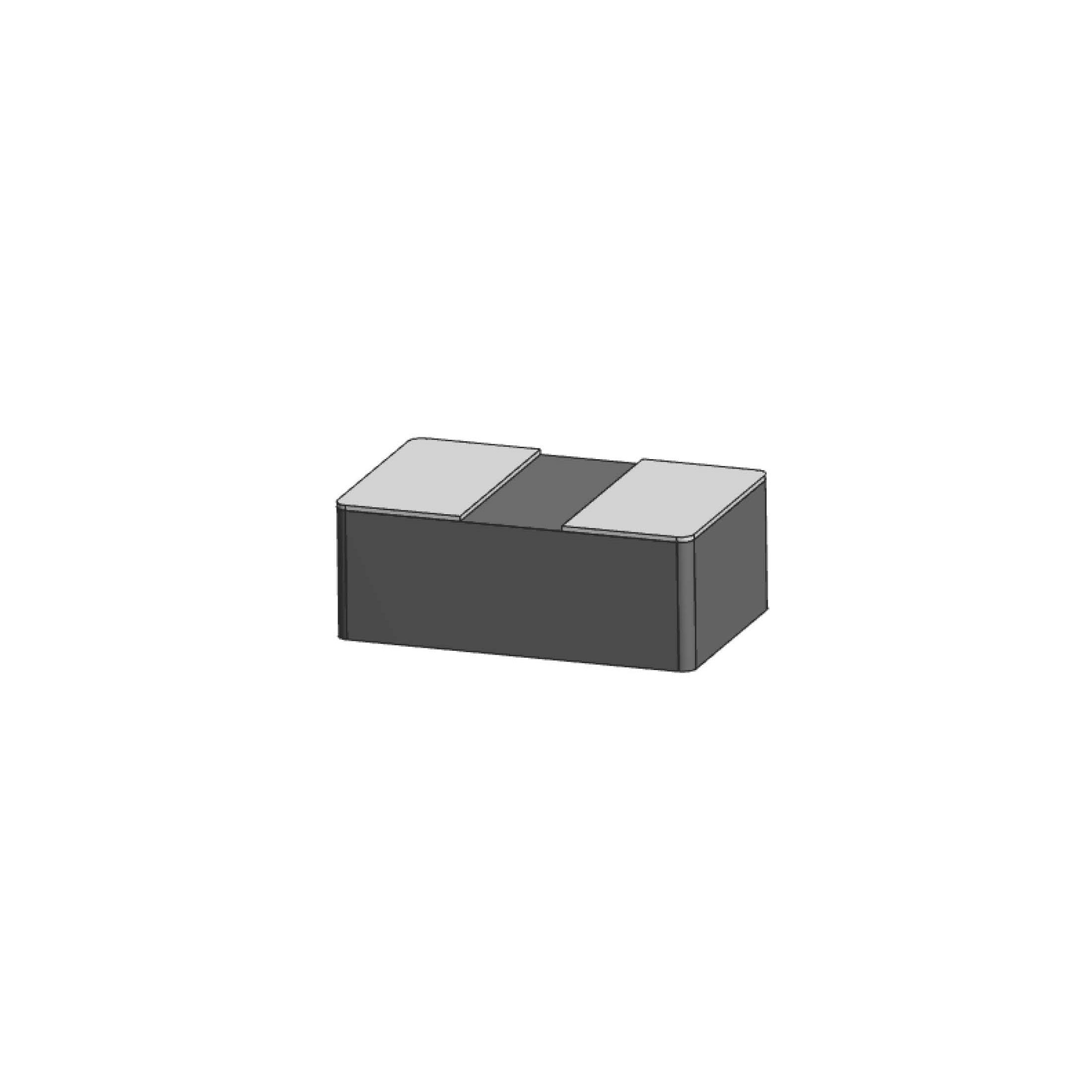

HTEX25201T-100MSR

产品分类: 电源配件
厂牌: CYNTEC/台湾乾坤科技
产品描述:
供应商型号: D-HTEX25201T-100MSR
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 电源配件 HTEX25201T-100MSR

HTEX25201T-100MSR概述

    HTEX25201T-100MSR Power Choke Coil 技术手册概述

    1. 产品简介


    HTEX25201T-100MSR 是一款高性能金属粉末芯电感器,专为各种直流电源转换应用设计。该产品广泛应用于笔记本电脑的CPU DC/DC转换器、手机、液晶显示器、硬盘驱动器(HDD)、数码摄像机(DVC)、数码相机(DSC)、个人数字助理(PDAs)等领域。此外,它还适用于服务器VRM和薄型板载电源模块等高端电子产品中。

    2. 技术参数


    - 产品型号:HTEX25201T-100MSR
    - 尺寸:2.5mm x 2.0mm x 1.0mm
    - 电感值:10.0μH(±20%)
    - 直流电阻(Rdc):典型值500mΩ,最大值575mΩ
    - 饱和电流(Isat):在电流下降约30%时,典型值1.40A,最大值1.30A
    - 温升:在40℃温度变化下可承受的最大直流电流(Idc)为1.05A
    - 工作环境:温度范围从-55℃到+125℃,环境温度与温升总和不应超过125℃
    - 认证:符合RoHS标准,无铅

    3. 产品特点和优势


    - 高性能:采用金属粉末芯材料,实现高电感性能。
    - 低损耗:低直流电阻确保低能量损耗。
    - 低外形尺寸:2.5mm x 2.0mm x 1.0mm的紧凑设计适合空间受限的应用。
    - 环保:无铅,符合RoHS标准。

    4. 应用案例和使用建议


    HTEX25201T-100MSR 在多种应用中表现出色,例如笔记本电脑的CPU供电系统。考虑到其高可靠性,建议在设计电路时留有足够的余量以防止过热。例如,在高温环境下使用时,应确保良好的散热措施。此外,选择合适的PCB布局和适当的电感值可以提高效率并减少热应力。

    5. 兼容性和支持


    该电感器可以与其他标准电子元件和电路板兼容。制造商提供了详细的技术支持和维护信息,确保客户能够顺利进行安装和测试。如果需要其他规格的产品,可以直接联系制造商。

    6. 常见问题与解决方案


    - Q:如何处理电感器的温升问题?
    - A:确保良好的散热设计,如增加散热片或采用有效的散热材料。
    - Q:电感器在极端条件下的可靠性如何?
    - A:在-55℃至+125℃的宽广温度范围内,电感器仍能保持稳定的性能,但在实际应用中需监测温度上升情况。
    - Q:电感器是否有防水功能?
    - A:不防水,使用过程中避免接触水或其他液体。

    7. 总结和推荐


    HTEX25201T-100MSR是一款高性能、紧凑且可靠的电感器,适用于多种高性能电子产品。它的低损耗、高稳定性以及广泛的温度适应能力使其成为DC/DC转换器和电源模块的理想选择。强烈推荐在各类电源管理电路中使用此产品,特别是对体积和效率有较高要求的应用场景。

HTEX25201T-100MSR参数

参数
类型 -
零件状态 在售
包装方式 卷带包装

HTEX25201T-100MSR数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 电源配件 CYNTEC/台湾乾坤科技 HTEX25201T-100MSR HTEX25201T-100MSR数据手册

HTEX25201T-100MSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 3.57
105+ ¥ 3.46
库存: 2
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 0
直接购买
加入购物车
