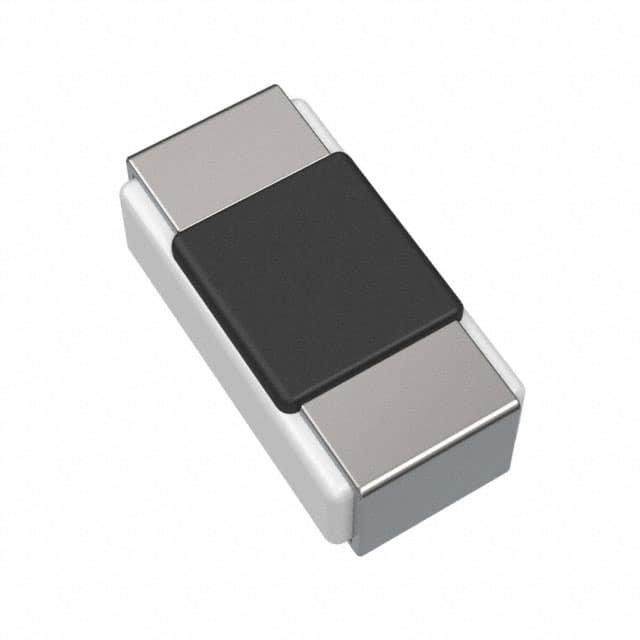

PFR03S-103-FNH

产品分类: 贴片电阻
厂牌: CYNTEC/台湾乾坤科技
产品描述: 10KΩ ±1% 50mW ±200ppm/℃ 0201 贴片安装 600μm*300μm*260μm
供应商型号: D-PFR03S-103-FNH
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 贴片电阻 PFR03S-103-FNH

PFR03S-103-FNH概述


    产品简介


    乾坤科技股份有限公司生产的0.3mm x 0.6mm(0201)系列厚膜片式电阻是一款专为电子设备设计的固定金属膜电阻器。该系列产品具有极小尺寸和高可靠性,适用于多种电子产品中。

    技术参数


    电气规格
    - 额定功率: 1/20W
    - 阻值范围:
    - E-24系列: 100Ω ~ 100KΩ
    - E-96系列: 1.0Ω ~ 9.1Ω,10Ω ~ 91Ω,100Ω ~ 10MΩ
    - 电阻容差: ±0.5%,±1.0%,±2.0%,±5.0%
    - 温度系数: ±200ppm/℃
    - 工作温度范围: -55℃ 至 +125℃
    - 最大工作电压: 25V
    物理规格
    - 尺寸: 0.6mm x 0.3mm x 0.23mm
    - 标记: 无保护涂层上的标记
    - 焊锡润湿性: 最少95%的终端表面应被新的助焊剂覆盖

    产品特点和优势


    - 小型化设计: 0.3mm x 0.6mm的尺寸使其成为高度集成电路的理想选择。
    - 高可靠性: 经过严格的寿命测试和热冲击测试,确保在极端条件下的稳定表现。
    - 广泛的应用范围: 可以应用于消费电子、通讯设备、工业控制等领域。
    - 环保材料: 使用无铅、无卤素材料,符合RoHS标准。

    应用案例和使用建议


    应用场景:
    - 消费电子中的印刷电路板
    - 工业控制系统的传感器和调节器
    - 通信设备中的信号处理模块
    使用建议:
    - 在安装过程中避免对电阻器施加机械应力,以防止损坏。
    - 确保电路板在使用时温度不超出规定范围,特别是在负载较大的情况下,应根据负载减少曲线调整功率。

    兼容性和支持


    兼容性:
    - 本产品与常见的PCB组装工艺兼容,如回流焊接和波峰焊接。
    - 支持自动化生产流程,可采用高速贴片机进行组装。
    支持:
    - 厂商提供详细的技术文档和支持,包括安装指南、应用手册等。

    常见问题与解决方案


    问题1: 安装后电阻器失效
    - 解决办法: 检查焊接过程,确保焊接质量良好,没有虚焊或短路。
    问题2: 温度上升导致电阻值变化
    - 解决办法: 按照负载减少曲线操作,降低功耗,确保温度不超过规定范围。

    总结和推荐


    乾坤科技的这款0201系列厚膜片式电阻具备高可靠性和稳定性,特别适合在高温、低温和高湿度环境下使用。其小型化设计和广泛的适用范围使其成为现代电子设备的理想选择。通过严格的测试和验证,这款电阻在工业应用中表现出色。强烈推荐给需要高可靠性和小型化的电子设备制造商和工程师。

PFR03S-103-FNH参数

参数
电阻值 10KΩ
精度 ±1%
额定功率 50mW
温度系数 ±200ppm/℃
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PFR03S-103-FNH数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 贴片电阻 CYNTEC/台湾乾坤科技 PFR03S-103-FNH PFR03S-103-FNH数据手册

PFR03S-103-FNH封装设计

查看详情并下载
Symbol
Footprint
3D Model
