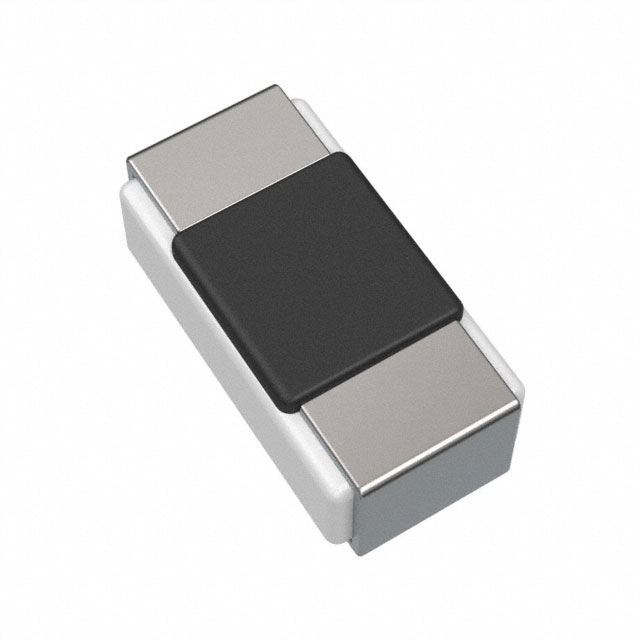

RLT0306-C-1R00-FNH

产品分类: 电源配件
厂牌: CYNTEC/台湾乾坤科技
产品描述:
供应商型号: 2037-RLT0306-C-1R00-FNHTR-ND
供应商: Digi-Key
标准整包数: 10000
CYNTEC/台湾乾坤科技 电源配件 RLT0306-C-1R00-FNH

RLT0306-C-1R00-FNH概述


    产品简介


    产品名称:乾坤科技低阻值片式电阻
    类型: 固定厚膜低阻值芯片电阻,矩形形状
    型号标识: RLT0306-C-□□□□-□NH
    产品规格: 0.6mm x 0.3mm 尺寸,1/10W 功率等级,铅/卤素自由
    主要功能: 适用于需要低阻值、高精度的应用场景,例如消费电子产品、通信设备和汽车电子系统等。

    技术参数


    - 尺寸:0.60 ± 0.03 mm (长) x 0.30 ± 0.03 mm (宽) x 0.29 ± 0.03 mm (厚度)
    - 额定功率:1/10W
    - 阻值范围:0.5Ω ~ <1.0Ω 和 1.0Ω ~ 2.0Ω
    - 阻值公差:±1.0%(F)、±2.0%(G)、±5.0%(J)
    - 温度系数:±300 ppm/℃ 或 ±200 ppm/℃
    - 额定电压:根据 \(V = \sqrt{P \times R}\) 计算(V:额定电压,P:额定功率,R:标称阻值)
    - 工作温度范围:-55℃ 至 +125℃
    - 储存温度范围:-55℃ 至 +125℃

    产品特点和优势


    特点:
    1. 高可靠性:具有优异的机械和电气性能,适用于苛刻环境下的长期使用。
    2. 耐温性强:可以在-55℃至+125℃的极端环境下稳定工作。
    3. 高精度:提供多种阻值公差选项,满足不同应用需求。
    4. 环保材料:采用无铅无卤素材料,符合RoHS标准。
    优势:
    1. 出色的耐热性:能承受高电流冲击而不损坏。
    2. 适应性强:适用于各种电子设备,特别是对温度和湿度要求较高的场合。
    3. 耐用性好:通过严格的机械测试和环境测试,确保长时间使用的稳定性。

    应用案例和使用建议


    应用案例:
    - 消费电子:手机、平板电脑、笔记本电脑等内部电路板。
    - 通信设备:路由器、交换机等网络设备。
    - 汽车电子:汽车导航系统、车载音响等。
    使用建议:
    1. 严格遵循额定参数:不要超过规定的电压和电流负载,以免损坏电阻。
    2. 注意散热:在高功率应用场景下,确保良好的散热条件。
    3. 存放环境:存放在温度和湿度受控的环境中,避免阳光直射和有害气体接触。

    兼容性和支持


    - 兼容性:适用于所有需要低阻值电阻的应用,特别适合表面贴装技术(SMT)。
    - 支持和服务:乾坤科技提供详细的技术手册和使用指南,同时有专业客服团队解答用户疑问。

    常见问题与解决方案


    常见问题:
    1. 过载烧毁:长时间超负荷工作导致电阻烧毁。
    2. 焊接不良:焊接过程中出现虚焊或假焊现象。
    解决方案:
    1. 避免过载:严格按照产品手册中的额定参数使用,避免过载。
    2. 提高焊接质量:确保焊接过程中的助焊剂和焊接温度合适,必要时可重新焊接。

    总结和推荐


    综上所述,乾坤科技的这款低阻值片式电阻在多个方面表现优异,特别是在机械强度和电气特性上的表现尤为突出。它的高可靠性、广泛的温度适应性以及卓越的耐用性使其成为众多电子设备的理想选择。强烈推荐此款电阻用于对精度和稳定性有高要求的应用场景,尤其是消费电子、通信设备和汽车电子等领域。

RLT0306-C-1R00-FNH参数

参数
类型 -
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RLT0306-C-1R00-FNH数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 电源配件 CYNTEC/台湾乾坤科技 RLT0306-C-1R00-FNH RLT0306-C-1R00-FNH数据手册

RLT0306-C-1R00-FNH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.078 ¥ 0.6528
库存: 20000
起订量: 10000 增量: 0
交货地:
最小起订量为:10000
合计: ¥ 6528
