DBR71210

产品分类: 磁簧开关
厂牌: CYNERGY3
产品描述:
供应商型号: DBR71210
供应商: Master
标准整包数: 1

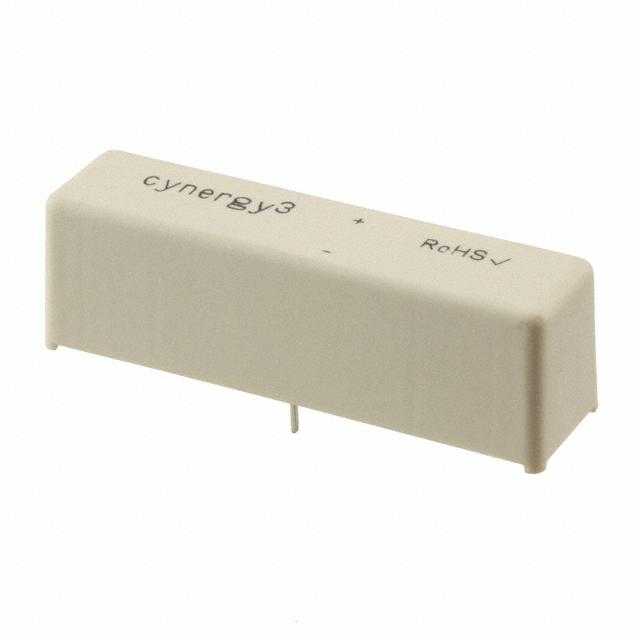

CYNERGY3 磁簧开关 DBR71210

DBR71210概述

    D系列高压继电器技术手册

    产品简介


    Cynergy3 Components有限公司的D系列高压继电器设计用于实现高达15kV的极高的隔离电压。这些继电器采用高真空重簧开关(接触材料为铑或钨),适用于需要高可靠性的应用场合,如心脏除颤器、测试设备和高压电源。它们可选配PCB或面板安装,并提供多种连接选项。

    技术参数


    | 参数 | 10kV SPNO | 10kV SPNC | 10kV SPNO (Rhodium) | 10kV SPNC (Rhodium) | 15kV SPNO (Tungsten) |
    |
    | 接触材料 | 铑 | 钨 | 铑 | 铑 | 钨 |
    | 隔离电压(DC或AC峰值) | 10 kV | 10 kV | 10 kV | 10 kV | 15 kV |
    | 最大切换功率 | 50 W | 50 W | 50 W | 50 W | 50 W |
    | 最大切换电压 | 1000 V | 7000 V | 1000 V | 7000 V | 10000 V |
    | 最大切换电流 | 3 A | 2 A | 3 A | 2 A | 2 A |
    | 最大载流能力 | 4 A | 3 A | 4 A | 3 A | 2 A |
    | 电容(线圈到屏接地) | <0.2 pF | <0.2 pF | <0.2 pF | <0.2 pF | <0.2 pF |

    产品特点和优势


    - 高隔离电压:可达15kV,适合对安全要求极高的应用。
    - 低接触电阻:铑材质接触,保证信号传输的质量。
    - 高切换电压和电流:钨材质接触能处理更高电压和电流。
    - 多种安装方式:可选择PCB或面板安装,方便灵活应用。
    - 多种连接选项:包括飞线、焊塔(线绕)、端子等多种连接方式,满足不同需求。

    应用案例和使用建议


    - 心脏除颤器:D系列继电器的高可靠性使其成为心脏除颤器的理想选择。
    - 测试设备:可用于各种高精度的测量仪器。
    - 高压电源:适用于需要高电压控制的应用。
    使用建议:
    - 在高温环境中使用时,需注意散热以确保长期稳定运行。
    - 选用合适的安装方式,以避免机械应力导致损坏。
    - 使用合适的连接方式,确保良好的电气接触。

    兼容性和支持


    - 与其他电子元件或设备兼容,可通过多种连接方式进行灵活集成。
    - Cynergy3公司提供详尽的技术支持,包括电路设计指南和故障排查支持。

    常见问题与解决方案


    1. 问题:如何正确安装D系列继电器?
    - 解决方案:参照技术手册,根据所需的应用选择正确的安装方式和连接方式。
    2. 问题:继电器出现切换不稳定现象?
    - 解决方案:检查接触面是否有氧化或脏污,清理后重新测试。
    3. 问题:继电器的隔离电压未达到预期?
    - 解决方案:确认使用的电压是否在手册规定的范围内,同时检查接线是否正确。

    总结和推荐


    D系列高压继电器以其高隔离电压、低接触电阻和多种安装连接选项成为高可靠性应用的首选。其出色的性能和广泛的适用范围使其在市场上具有很强的竞争力。推荐用于需要高电压和高可靠性的应用场合。尽管价格相对较高,但考虑到其性能和稳定性,投资是值得的。

DBR71210参数

参数
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

DBR71210厂商介绍

Cynergy3是一家提供创新解决方案的公司,专注于为各种行业提供定制化的产品和服务。以下是对Cynergy3公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
Cynergy3致力于通过技术创新和卓越的客户服务,为客户提供高质量的解决方案。公司不断追求技术进步,以满足不断变化的市场需求。

2. 主营产品分类:
- 软件解决方案:包括企业资源规划(ERP)系统、客户关系管理(CRM)软件、数据分析工具等。
- 硬件产品:涉及服务器、网络设备、存储解决方案等。
- 咨询服务:提供业务流程优化、IT战略规划、项目管理等服务。

3. 应用领域:
Cynergy3的产品和解决方案广泛应用于金融、医疗、教育、制造业等多个行业,帮助这些领域的企业提高效率、降低成本、增强竞争力。

4. Cynergy3的优势:
- 技术领先:拥有强大的研发团队,不断推出创新技术。
- 定制服务:根据客户需求提供个性化解决方案。
- 客户至上:以客户为中心,提供优质的客户服务和支持。
- 行业经验:在多个行业积累了丰富的实施和运营经验。

Cynergy3通过其多元化的产品线和专业的服务,为客户提供全面的技术支持和业务解决方案,以实现业务增长和优化。

DBR71210数据手册

厂牌 PDF简要描述 下载
CYNERGY3 磁簧开关 CYNERGY3 DBR71210 DBR71210数据手册

DBR71210封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 62.7295 ¥ 521.5699
5+ $ 59.0998 ¥ 491.3904
20+ $ 54.0688 ¥ 442.7693
40+ $ 53.2564 ¥ 436.1169
60+ $ 52.4546 ¥ 429.551
100+ $ 51.6634 ¥ 423.0714
260+ $ 51.6634 ¥ 423.0714
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 521.56
